Генеральный план – специальный элемент сценария, который предназначен для определения взаимного расположение зданий относительно друг друга, а также относительно сторон света. На генеральном плане также можно разместить строительные конструкции и другие необходимые для расчетов элементы, которые логически не относятся к зданиям. Например, стены, автомобили на близлежащих автостоянках, близлежащие зеленые насаждения (леса) и другие.
Взаимное расположение зданий необходимо знать для выполнения расчетов по обоснованию противопожарных расстояний между зданиями. В работе над проектом такого типа мы также рекомендуем использовать источник пожара, заданный через свойство предмета “В огне”.

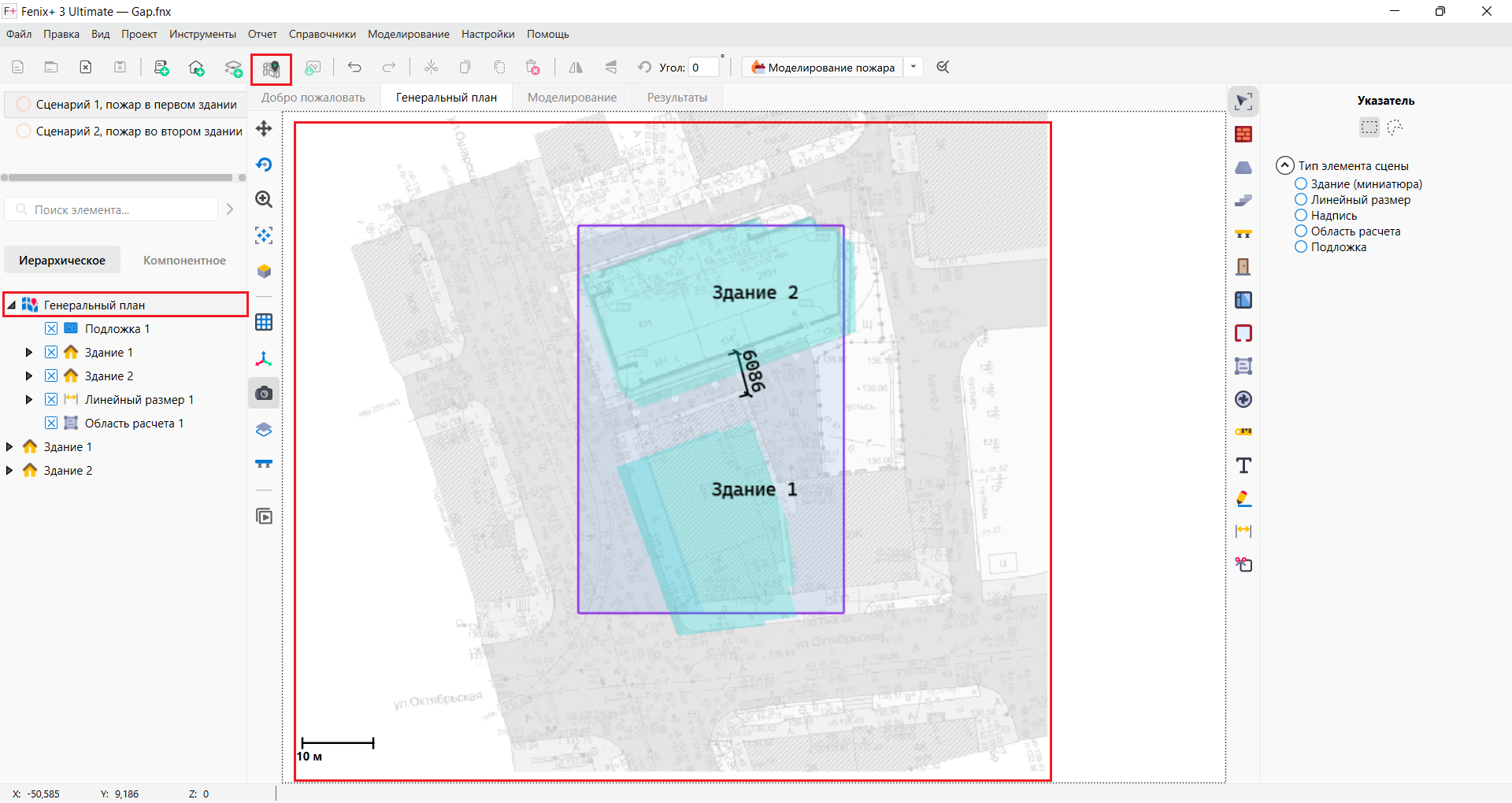

На генеральном плане здания отображены в виде миниатюр. Миниатюра здания состоит из набора полигонов, количество которых соответствует числу его этажей, на которых размещены материальные объекты. Контур каждого полигона совпадает с контуром всех объектов на этаже. Миниатюра не отображает всех деталей здания.
Добавить генеральный план в сценарий
Чтобы добавить генеральный план в сценарий, нажмите кнопку
в панели инструментов. В дереве сценария появится элемент Генеральный план.
Если перед добавлением в сценарий генерального плана в сценарии уже были здания, то в генеральный план будут добавлены их миниатюры.
Добавить миниатюру здания на генеральный план

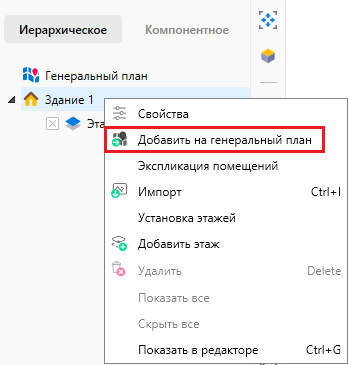

Чтобы добавить миниатюру здания на генеральный план, в контекстном меню для здания выберите пункт Добавить на генеральный план.
Скорректировать расположение зданий на генеральном плане
Чтобы скорректировать расположение зданий на генеральном плане, выполните следующие действия:
- При необходимости, импортируйте подложку, выполнив щелчок правой кнопкой мыши по генеральному плану в дереве сценария и выбрав соответствующую опцию (подробнее в разделе Импорт изображения в качестве подложки для этажа).
- В дереве сценария разверните пункт Генеральный план и выберите желаемое здание.
- Измените расположение миниатюры одного здания относительно миниатюры другого здания при помощи инструмента Указатель
. При изменении расположения миниатюры здания используйте маркеры редактирования выделнного объекта и ориентируйтесь на подложку. - При необходимости, поверните миниатюры здания при помощи инструмента Поворот.
