Общие настройки программы

Чтобы изменить общие настройки программы, перейдите из панели меню в раздел Настройки | Настройки программы.

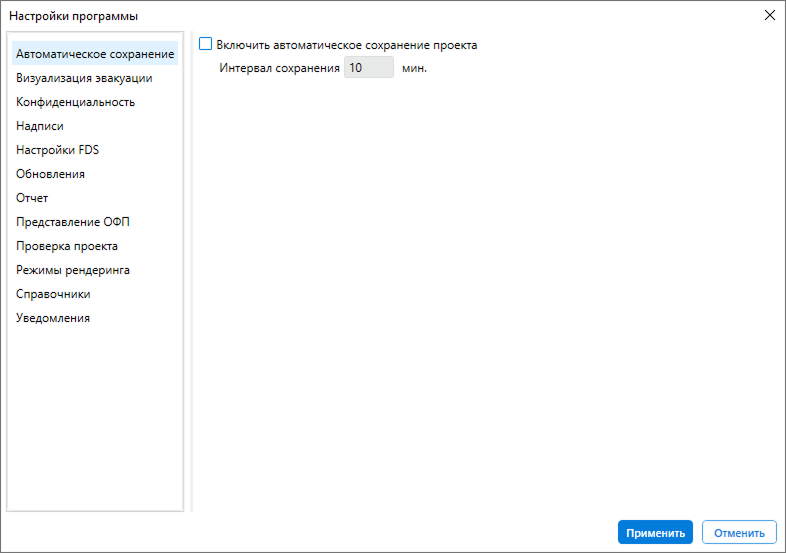

Автоматическое сохранение

{width=80%}

Если установлен флажок Включить автоматическое сохранение проекта, Fenix+ будет автоматически сохранять находящийся в работе проект с заданным интервалом времени (Интервал сохранения).

Для сохранения проекта большого размера требуется некоторое время. В течение этого времени проект будет недоступен для редактирования. Поэтому при работе с большими проектами не рекомендуется устанавливать короткие интервалы времени сохранения.

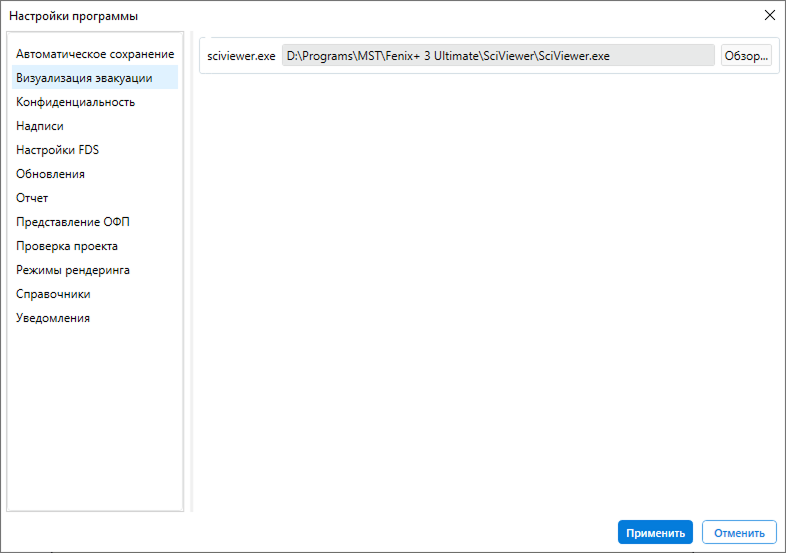

Визуализация эвакуации

{width=80%}

На данной вкладке выберите расположение exe-файла нашей встроенной программы SciViewer, которая будет производить визуализацию эвакуации. Подробнее: Средство воспроизведения результатов в 3D и VR.

Конфиденциальность

{width=80%}

Секция Сбор данных содержит включённую по умолчанию опцию Разрешить сбор статистики, для улучшения качества продукции.

При включённой опции команда MST будет получать базовые данные о работе программы на вашем компьютере, такие как факт создания отчёта или проекта, данные о производительности — время открытия проекта, время моделирования, а также данные о системных ошибках приложения при их возникновении.

Мы не собираем данные о содержании проектов или отчётов.

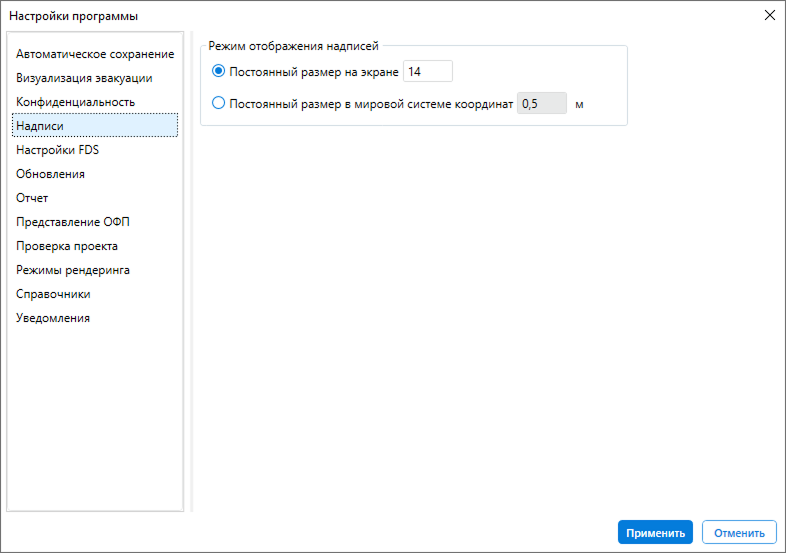

Надписи

{width=80%}

В Fenix+ существует два режима отображения надписей:

1. Постоянный размер на экране (используется по умолчанию). При изменении масштаба сцены, размер текста на экране (в пикселях) останется неизменным. В ячейке напротив данной опции задаётся размер надписей по умолчанию, в pt (типографических пунктах).
2. Постоянный размер в мировой системе координат. В этом случае размер надписи в мировой системе координат постоянный, но размер на экране меняется в зависимости от масштаба сцены. В ячейке напротив данной опции задаётся размер надписей по умолчанию, в метрах.

Размер надписей в программе используется для:

• Элементов с включённым параметром С подписью. См. Твёрдое тело.
• При создании автоматических надписей при формировании отчета. Например, подписей регистраторов для опции Подписывать регистраторы на изображениях на вкладке Создание отчёта | Изображения.
• Для элементов, созданных с инструментом Надпись. В зависимости от выбранного режима отображения надписей в общих настройках, свойство Размер элемента будет трактоваться по-разному: для постоянного размера будет использован на экране “традиционный” размер шрифта, принятый в текстовых редакторах, а во втором — максимальная высота символов шрифта в метрах.
• Для элементов, созданных с инструментом Линейный размер.

Режим отображения надписей сохраняется не для отдельного сценария или проекта, а применяется при работе с любым проектом в установленной версии программы. Возможна ситуация, когда при открытии одного проекта на разных компьютерах надписи отображаются по-разному. Это происходит, если на компьютере, где был создан проект, режим отображения отличается от того, который установлен на компьютере, где открыли проект. В этом случае достаточно просто изменить режим отображения на данной вкладке настроек.

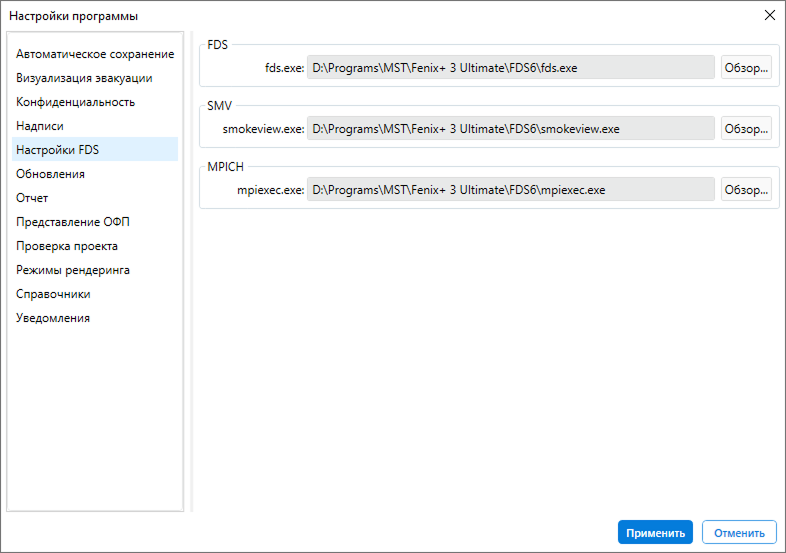

Настройки FDS

{width=80%}

Для того чтобы было возможным проводить Моделирование динамики развития пожара, необходимо корректно указать расположение исполняемых файлов (exe-файлы) программы FDS.

При первом запуске приложения Fenix+ происходит инициализация параметров, необходимых для работы FDS — определяются пути к исполняемым файлам FDS.

В некоторых случаях, например, при нестандартных путях установки программы параметрам может быть присвоено некорректное значение. Поэтому перед запуском моделирования динамики развития пожара рекомендуется проверить необходимые параметры и, если необходимо, скорректировать их. Если некоторые значения не указаны, то вы можете указать их вручную. Для этого нажмите кнопку Обзор… напротив соответствующего параметра и укажите путь к требуемому файлу.

Значения параметров:

FDS:

• fds.exe — путь к исполняемому файлу программы FDS.

  Для моделирования в однопоточном и многопоточном режимах с помощью FDS используется один и тот же исполняемый файл.

SMV:

• smokeview.exe — путь к исполняемому файлу программы Smokeview (требуется для визуализации результатов моделирования).

MPICH:

• mpiexec.exe — путь к исполняемому файлу библиотеки MPICH2 (требуется для многопоточного режима моделирования динамики развития пожара). Fenix+ использует исполняемый файл mpiexec.exe для моделирования динамики развитии пожара в многопоточном режиме (см. раздел Настройка параметров моделирования динамики развития пожара).

Кроме указания путей к исполняемым файлам fds.exe и mpiexec.exe, возможно, их потребуется внести в список разрешений брандмауэра Windows и установленной антивирусной программы. Добавить разрешения в брандмауэр можно двумя способами:

1. Запустить брандмауэр и вручную создать правило для программ fds6_mpi.exe, fds.exe и mpiexec.exe, указанных в окне настроек FDS.
2. Разрешить доступ в всплывающем окне “Оповещение системы безопасности Windows”, которое появится при первом запуске моделирования динамики развития пожара в многопоточном режиме, нажав для каждого из исполняемых файлов кнопку “Разрешить доступ” .

Обновления

{width=80%}

Если установлен флажок Автоматически проверять наличие обновлений при запуске программы, то при каждом запуске приложения Fenix+ 3 будет отправляться запрос на сайт mst.su для проверки наличия официального обновления программы. По умолчанию флажок установлен. Отключение этой функции позволяет сократить время необходимое на запуск программы, если доступ в сеть Интернет отсутствует или очень медленный.

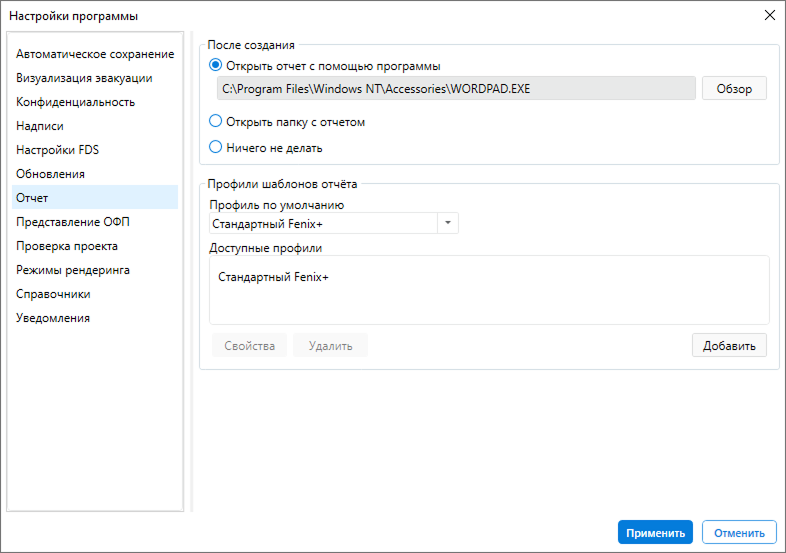

Отчет

{width=80%}

Вы можете выбрать одно из следующих действий, которое программа будет выполнять после создания отчета:

• Открыть отчет с помощью программы (по умолчанию указан путь к исполняемому файлу программы, которая выбрана в системе по умолчанию для открытия файлов в формате DOCX);
• Открыть папку с отчетом;
• Ничего не делать.

В разделе Профили шаблонов отчета в поле Профиль по умолчанию можно выбрать профиль, который программа будет использовать по умолчанию при создании отчета. Профиль шаблона отчета представляет собой набор файлов в формате DOCX с подготовленным оформлением и содержанием. Каждый файл определяет отображение некоторой части отчета. Вы можете изменить форматирование и содержание этих файлов, чтобы внести изменения в отчет.

По умолчанию при создании отчета программа использует профиль шаблона отчета Стандартный Fenix+. Файлы этого профиля расположены в папке C:\Program Files\MST\Редакция_программы_Fenix+3\ReportTemplates. Эти файлы недоступны для редактирования. Чтобы внести изменения в отчет, нужно скопировать эти файлы в другую папку, отредактировать текст и/или изменить форматирование и затем создать новый профиль с этими файлами.

Чтобы добавить новый профиль шаблона отчета, нажмите кнопку Добавить, в окне Профиль шаблона отчета укажите наименование шаблона и папку, в которой расположены файлы нового шаблона. В поле Файлы отображается список всех файлов шаблона, которые расположены в выбранной папке. Для завершения нажмите кнопку Создать.

Чтобы посмотреть информацию о профиле шаблона отчета, выберите нужный профиль в списке Доступные профили и нажмите кнопку Свойства. В открывшемся окне отобразится информация о расположении папки, в которой хранятся файлы этого шаблона отчета, а также полный список всех файлов шаблона.

Чтобы удалить профиль шаблона отчета, в поле Доступные профили выберите нужный профиль и нажмите кнопку Удалить. Профиль шаблона отчета Стандартный Fenix+ удалить нельзя.

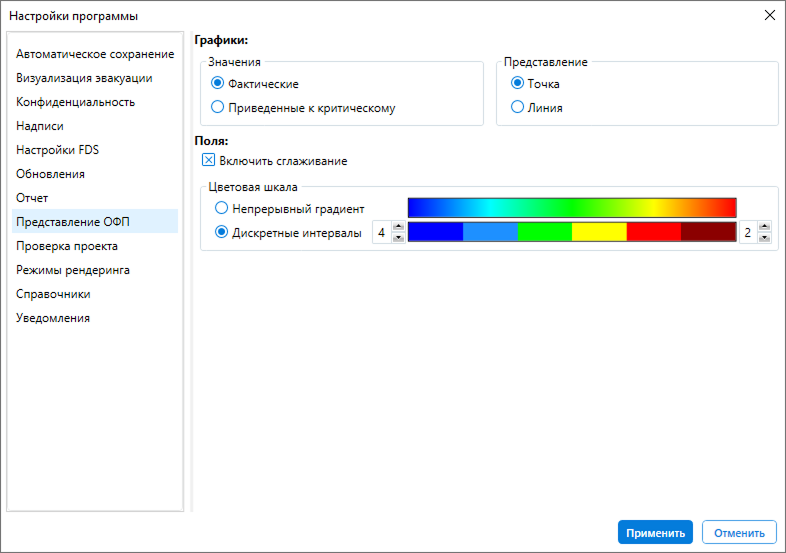

Представление ОФП

{width=80%}

Измените представление опасных факторов пожара (ОФП) при просмотре Результатов моделирования динамики развития пожара, при помощи Панели воспроизведения результатов или в Отчёте.

Подраздел Значения содержит настройки шкалы значений ОФП:

• Режим Фактические. На графике будут отображены фактические значения выбранного опасного фактора пожара, а красная линия покажет его критическое значение.

• Режим Приведенные к критическому. Отображаемые значения выбранного опасного фактора пожара будут приведены к критическому значению, которое на графике соответствует значению «1».

  При выборе разных опасных факторов пожара (например, температуры и видимости) отображаемые на графике значения всегда будут приведены к критическому значению.

Подраздел Представление. Доступный внешний вид ряда значений на графике:

• Точка;
• Линия.

Подраздел Поля. Для полей ОФП можно использовать следующие представления:

• Опция Включить сглаживание. При включённой опции, поля ОФП будут отображены с плавной сменой цветового градиента, отображая все переходные значения выбранного ОФП. При выключенной опции каждый цвет градиента будет отображён строго внутри границ ячеек Области расчёта.

• Непрерывный градиент — поля ОФП представят собой изображение, на котором цвет каждой точки соответствует значению ОФП. Все значения ОФП, которые превышают критическое значение, обозначаются красным цветом. Безопасные значения ОФП отображаются синим цветом. Все используемые цвета, а также верхняя и нижняя границы диапазона значений ОФП представлены на шкале величин в правой части редактора топологии.

  {width=60%}

• Дискретные интервалы (используется по умолчанию) — поле ОФП представит собой изображение, на котором различные диапазоны значений ОФП обозначаются разными цветами без градиента. Критическому значению соответствует граница, на которой происходит переход между интервалами, в которых ОФП превышает и не превышает критическое значение. Все используемые цвета, а также соответствующие им диапазоны значений представлены на шкале величин.

  {width=60%}

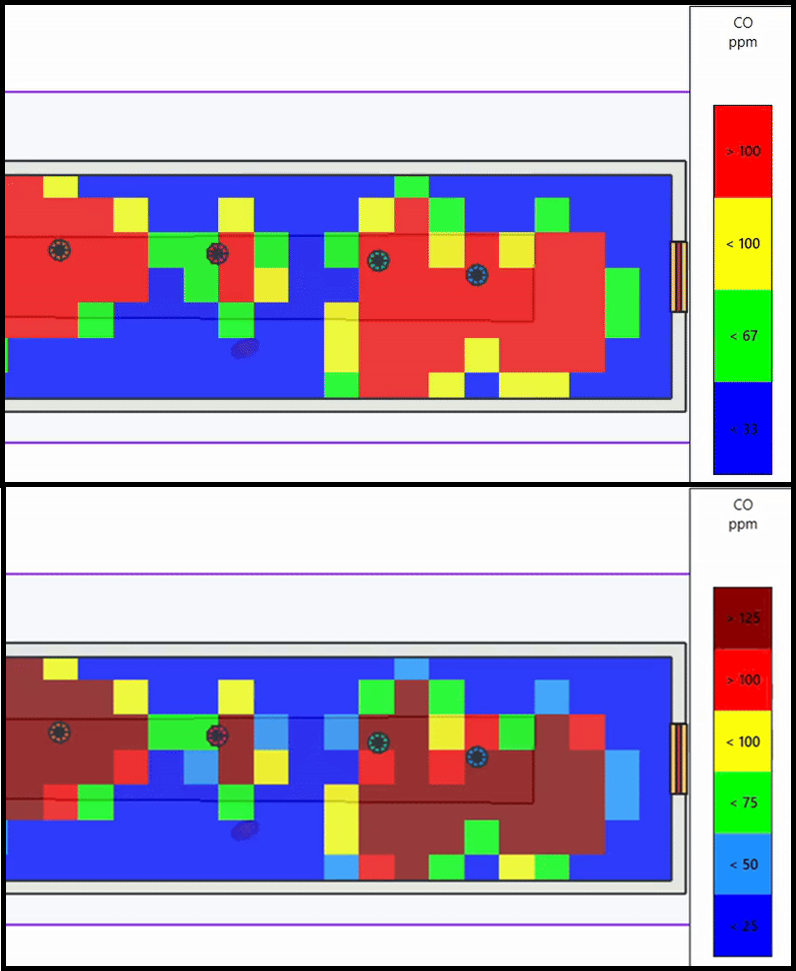

  Набор дискретных интервалов. Измените количество отображаемых дискретных интервалов с помощью счётчиков с правой и левой стороны шкалы настроек. Число слева от шкалы отображает количество интервалов до достижения контролируемым фактором критического значения (от 1 до 4: Синий, голубой, зеленый, желтый), число справа — количество интервалов после достижения критического значения (от 1 до 2: Красный, Темно-красный). С этой функцией можно четко увидеть границу между ячейками, где достигнуто критическое значение, а где нет

  {width=60%}

  Используйте эту функцию, если вы хотите более выражено отобразить зону перехода к критическим значениям, с меньшим количеством цветовых градации с одной или другой стороны перехода.

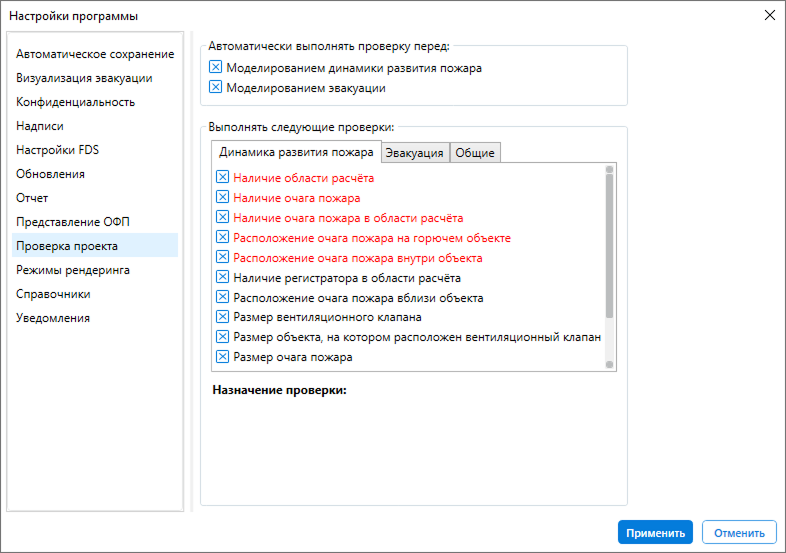

Проверка проекта

{width=80%}

Данный раздел предназначен для настройки инструмента Проверка проекта.

Автоматически выполнять проверку перед…. Выбор процесса, при запуске которого Fenix+ будет выполнять включенные проверки. По умолчанию, проверка проводится при запуске моделирования эвакуации, динамики развития пожара, а также перед созданием отчёта для типов проектов “Производственный объект” и “Метрополитен”.

Выполнять следующие проверки. В данном разделе можно указать, какие именно проверки программа будет выполнять. Проверки для поиска ошибок в окне настроек выделены красным цветом — эти проверки нельзя отключить. Вне зависимости от того, включена ли проверка перед моделированием, проверки на наличие ошибок будут выполняться всегда перед проведением моделирования. Проверки типа предупреждение не препятствуют запуску моделирования, в отличие от критических, но могут негативно сказаться на его процессе или результатах. Такие проверки выполнятся только в том случае, если включена соответствующая проверка.

Назначение проверки. При наведении курсора мыши на название проверки отображается краткое описание ошибок или потенциальных ошибок, которые эта проверка должна обнаружить.

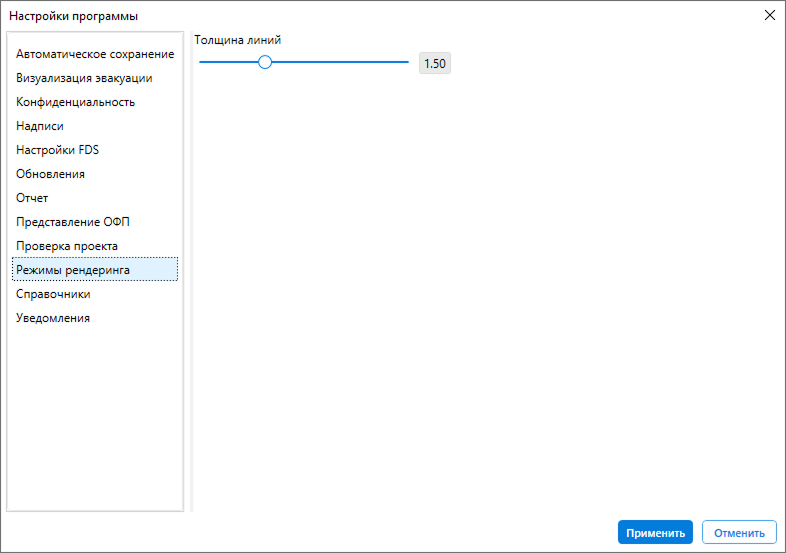

Режимы рендеринга

{width=80%}

Данный раздел предназначен для настройки толщины линий, которые используются при отображении объектов.

Толщину линий можно изменять в диапазоне от 0,10 до 5 пикселей. По умолчанию толщина линий составляет 1,5 пикселя.

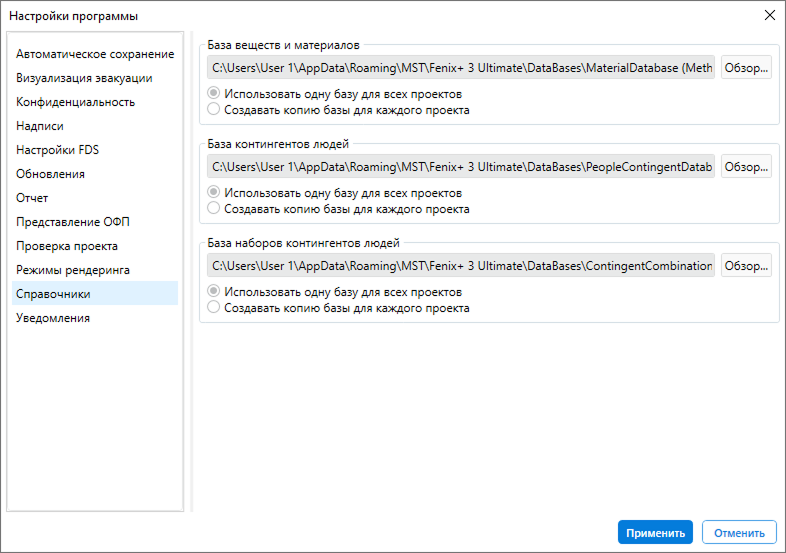

Справочники

{width=80%}

Чтобы задать базу материалов и контингентов, материалы и контингенты из которых будут использоваться в проекте (База пользователя), нажмите кнопку Обзор и укажите путь к необходимой базе. По умолчанию, в качестве баз пользователя используются базы, расположенные в папке C:\Users\<ИМЯ ПОЛЬЗОВАТЕЛЯ>\AppData\Roaming\MST\<РЕДАКЦИЯ ПРОГРАММЫ>\DataBases.

Существует два режима использования базы пользователя:

1. Использовать одну базу для всех проектов. В этом случае для всех проектов используется одна и та же база. В случае если в одном из проектов меняются параметры материалов и контингентов, то они будут изменены и во всех других проектах, где были использованы те же материалы и контингенты. Это изменение произойдет в момент открытия другого проекта. Этот режим используется по умолчанию.
2. Создавать копию базы для каждого проекта. В этом случае при создании проекта в папке проекта (см. раздел Структура директории проекта на жестком диске) будет создана папка DataBases, в которую поместится копия базы пользователя. В дальнейшем все изменения свойств материалов или контингентов будут только в этих базах и не будут распространяться на другие проекты.

Для сохранения произведенных изменений нажмите на кнопку Применить.

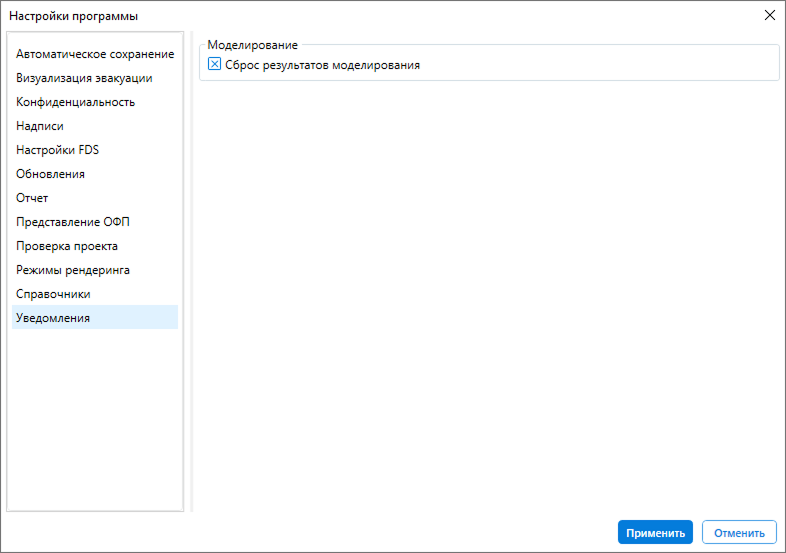

Уведомления

{width=80%}

Раздел, в котором вы можете настроить поведение некоторых всплывающих окон в программе.

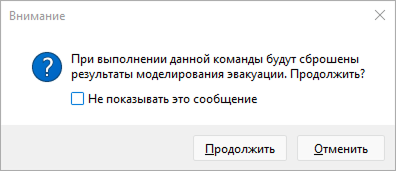

Доступна настройка уведомлений при действиях, связанных с процессами Моделирования. При включённой опции Сброс результатов моделирования в программе всегда будет отображаться уведомление при попытке изменить составляющие, влияющие на моделирование эвакуации или динамики развития пожара.

{width=80%}
