Инструмент Твердое тело позволяет поместить на сцену твердое тело (произвольный геометрический объект). С помощью данного инструмента можно создавать предметы мебели, указывать расположение оборудования, а также других различных препятствий на сцене.
В соответствии с п. 4.3.7 СП 1.13130.2020 в коридорах на путях эвакуации не допускается размещать оборудование, которое выступает из плоскости стен на высоте менее 2 м за исключением шкафов для коммуникаций и пожарных кранов.
Активация инструмента
Чтобы активировать инструмент Твердое тело, используйте одну из следующих опций:
- Нажмите кнопку
на панели инструментов. - Выберите пункт меню Инструменты | Черчение | Твердое тело.
- Используйте сочетание клавиш Alt + U.
{width=45%}
Способ размещения
Для отрисовки твёрдого тела используйте шаги отрисовки примитива “полигон”, задавая опорные точки — места в редакторе топологии, к которому становится закреплена часть рисуемой фигуры. Для этого выполните следующие действия:
- Нажмите левую кнопку мыши в редакторе топологии, чтобы задать первую опорную точку.
- Нажимайте левую кнопку повторно, чтобы задать каждую следующую опорную точку. Для примитива “полигон” количество углов, задаваемых опорными точками, не ограничено.
- Нажмите правую кнопку мыши, чтобы выйти из режима черчения.
{width=60%}
Для отображения при черчении специальных меток углов и расстояний к ближайшим объектам, а также для автоматической подстройки предварительного вида элемента, включите Привязки.
При построении многогранного тела с несколькими опорными точками (Стена, Твердое тело, Крыша, другие), привязки сработают относительно уже начерченных частей устанавливаемой фигуры. Например, при черчении полилинии возможно начертить симметричный прямоугольник без привязки к координатной сетке или к другим фигурам, использовав привязку к первой линии стены.

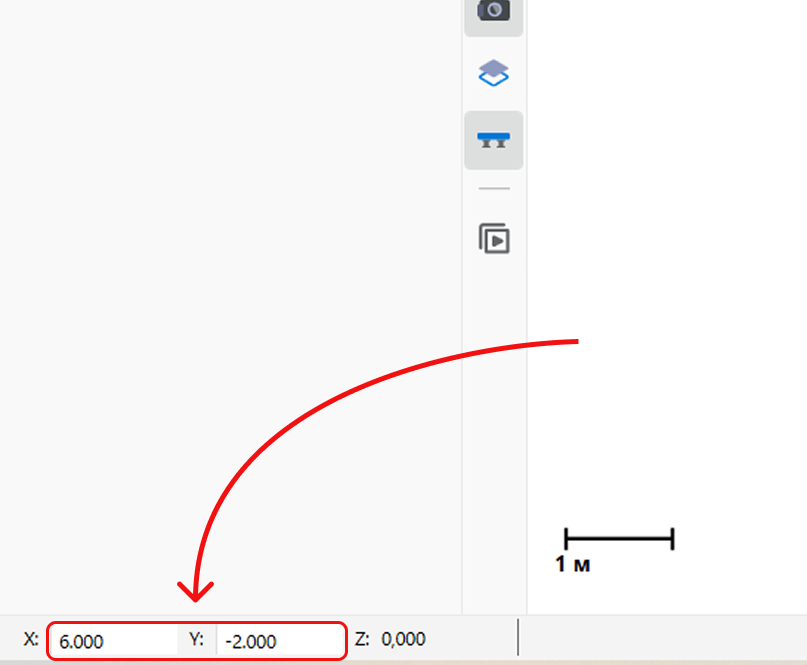

Вы можете задать точные координаты следующей опорной точки построения объекта, введя значения в ячейки с координатными значениями в левом нижнем углу экрана. Введите необходимое число для координаты X и Y и нажмите Enter — следующая точка при черчении будет установлена в заданное координатами место редактора топологии.
{width=50%}
Параметры
Параметры проема можно определить до размещения проема на сцене, во время размещения, а также после размещения проема на сцене.
Чтобы отредактировать параметры, доступные после размещения объекта, выберите объект (Например, Указателем в редакторе топологии) и измените необходимые параметры в правой панели экрана. Подробнее: Просмотр и редактирование свойств объектов.
Твёрдое тело имеет следующие параметры:
- Имя — название одного расположенного на сцене элемента;
- Высота — расстояние от нижней до верхней границы фигуры. Значение по умолчанию равно высоте этажа.
- Верхний уровень — уровень верхней границы фигуры относительно уровня этажа, на котором она расположена.
- Нижний уровень — уровень нижней границы фигуры относительно уровня этажа, на котором она расположена.
- Верхний Z — уровень верхней границы фигуры в мировой системе координат (относительно всех этажей).
- Нижний Z — уровень нижней границы фигуры в мировой системе координат (относительно всех этажей).
- Материал — материал объекта. Материал имеет собственные свойства и параметры, значения которых будут учитываться при моделировании динамики развития пожара. Свойства материала задаются в Редакторе материалов.
- При пожаре не учитывать — данные об объекте не будут использованы при Моделировании динамики развития пожара. Мы рекомендуем использовать эту опцию, если твёрдое тело не является препятствием для распространения опасных факторов пожара. Подробнее: Игнорирование объектов при моделировании пожара.
- Прозрачность — при включённой опции в редакторе топологии будут отображены все контуры объекта, а заливка цветом станет полупрозрачной.
- С подписью — переключение отображения имени объекта в редакторе топологии;
- Видимость — переключение отображения объекта в редакторе топологии;
- Измерять ОФП на поверхности — при включённой опции, при моделировании динамики развития пожара будут регистрироваться данные о влиянии на объект таких опасных факторов пожара, как Температура конструкций и Тепловой поток. Подробнее: Измерение ОФП на поверхности.
