Приложение Fenix+ 3 позволяет формировать упрощенные схемы эвакуации для этажей здания.
Перед формированием схем эвакуации необходимо провести моделирование эвакуации в сценарии.

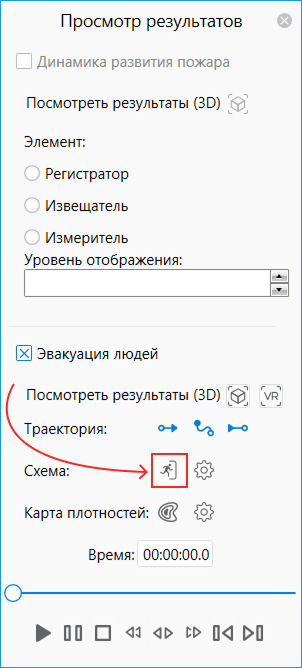

Чтобы отобразить схемы эвакуации, нажмите кнопку
в разделе Схема на панели воспроизведения результатов моделирования.
{width=30%}
На рисунке ниже представлен пример упрощенной схемы эвакуации для этажа.

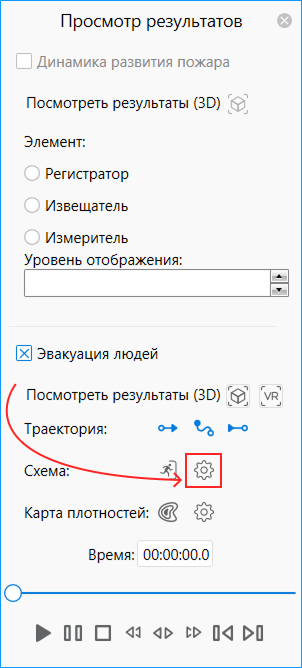

Вы можете настраивать внешний вид схем эвакуации. Для этого нажмите кнопку
в разделе Схема на панели воспроизведения результатов моделирования.
{width=30%}
В результате на экране отобразится следующее окно.
{width=45%}
В разделе Толщина линий можно задать толщину линий для обозначения людских потоков на схемах.
В разделе Подписывать количество людей можно указать, нужно ли подписывать на схемах количество людей в людских потоках.
Данные настройки также определяют внешний вид схем эвакуации в отчете (см. раздел Структура отчета).
