Для просмотра данных о вероятности эвакуации в местах расположения регистраторов перейдите на вкладку Результаты, затем Сравнение эвакуации и пожара.
{width=70%}
Результаты будут отображены на данной странице, если провести в программе моделирование динамики развития пожара и моделирование эвакуации.
Таблица

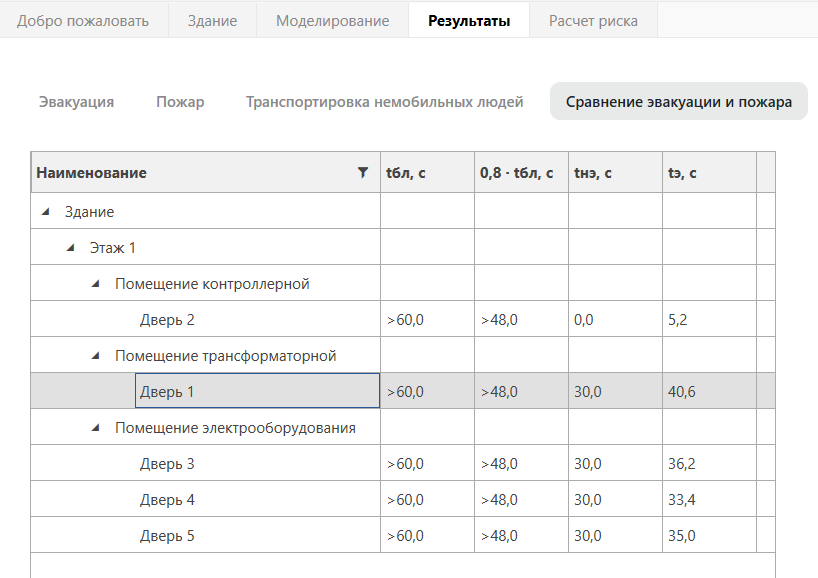

После получения результатов моделирования на странице будет отображена таблица с результатами для каждого регистратора, который находится в области расчета и через который в процессе эвакуации проходят люди.
Регистраторы в таблице отображаются следующим образом:
- В таблице отображаются сведения о регистраторах, расположенных в Дверях, Проёмах или на Лестницах, когда для этих элементов активировано свойство С регистратором. Названия таких регистраторов в таблице будут соответствовать названиям соответствующих элементов черчения. Например, “Дверь 1”, “Дверь 2”.
- Ячейки таблицы будут выделены цветом для регистраторов в зависимости от значений времени или вероятности эвакуации, см. раздел ниже.

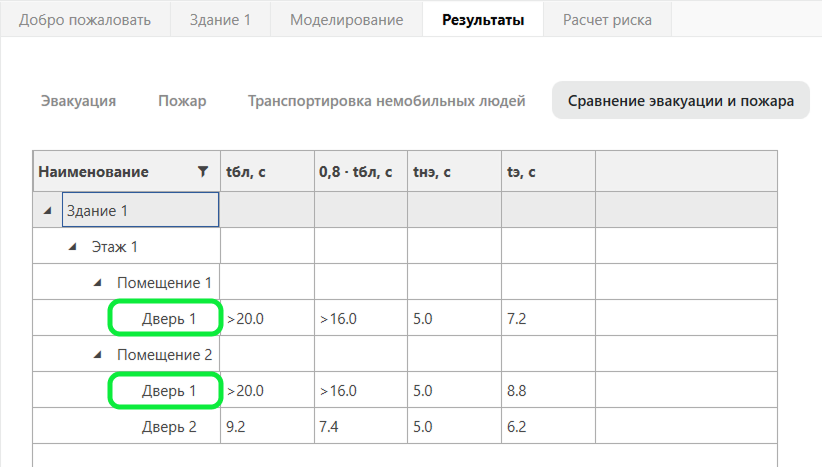

- Регистраторы в списке будут сгруппированы по Помещениям, из которых эвакуируются люди, прошедшие через этот регистратор. Это также означает, что один регистратор может быть отображён для нескольких групп. Например, один “Регистратор 1” может быть указан и в группе “Помещение 1” и в группе “Помещение 2”.
Параметры и значения
Для каждого из регистраторов в таблице отображены следующие значения, в секундах:
- Время блокирования $t_{\text{бл.}}$,
- Время блокирования с учетом коэффициента безопасности,
- Время начала эвакуации $t_{\text{н.э}}$,
- Время эвакуации $t_{\text{э}}$.
Если в полях таблицы для регистратора отображается значение не используется, значит, через эти регистраторы при моделировании эвакуации не проходили люди.
Если в полях таблицы для регистратора отображается значение нет данных, значит, в сценарии не выполнено моделирование динамики развития пожара или регистратор находится за пределами области расчета.
Получаемые данные для разных типов проектов различаются. В процессе расчёта программа определит данные о вероятности эвакуации людей (минимальной для выбранной группы эвакуируемого контингента) при расчете риска на гражданских объектах, или о вероятности эвакуации по эвакуационным путям при расчете риска на производственных объектах, или для двух этих значений для типа проекта “Метрополитен”.

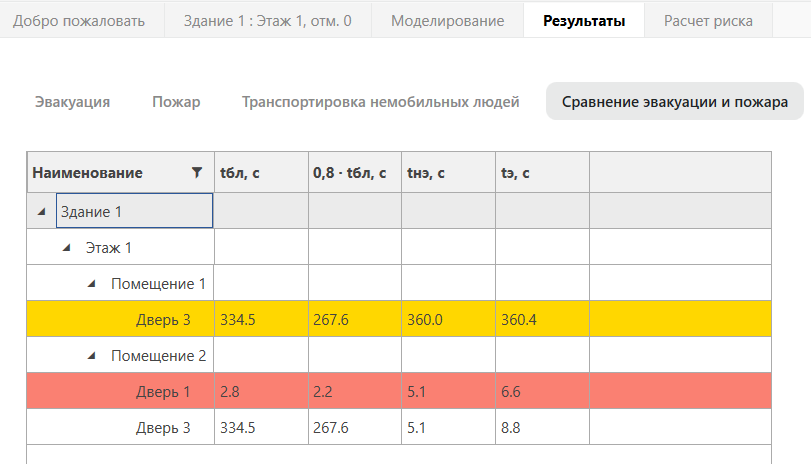

Цветовая индикация строк
В таблице используется цветовая индикация:
- Не выделяется цветом строка регистратора, для которого время эвакуации (прохождения) через него меньше $0,8 \cdot t_{\text{бл.}}$;
- Желтым выделяется строка регистратора, для которого время эвакуации (прохождения) через него больше $0,8 \cdot t_{\text{бл.}}$;
- Красным выделяется строка регистратора, к которому относятся группа людей с минимальным значением вероятности эвакуации. Несколько строк может быть выделено красным, если значения вероятности эвакуации равны.
Такой алгоритм индикации справедлив для всех типов проектов.
{width=70%}
График “Количество эвакуировавшихся людей”

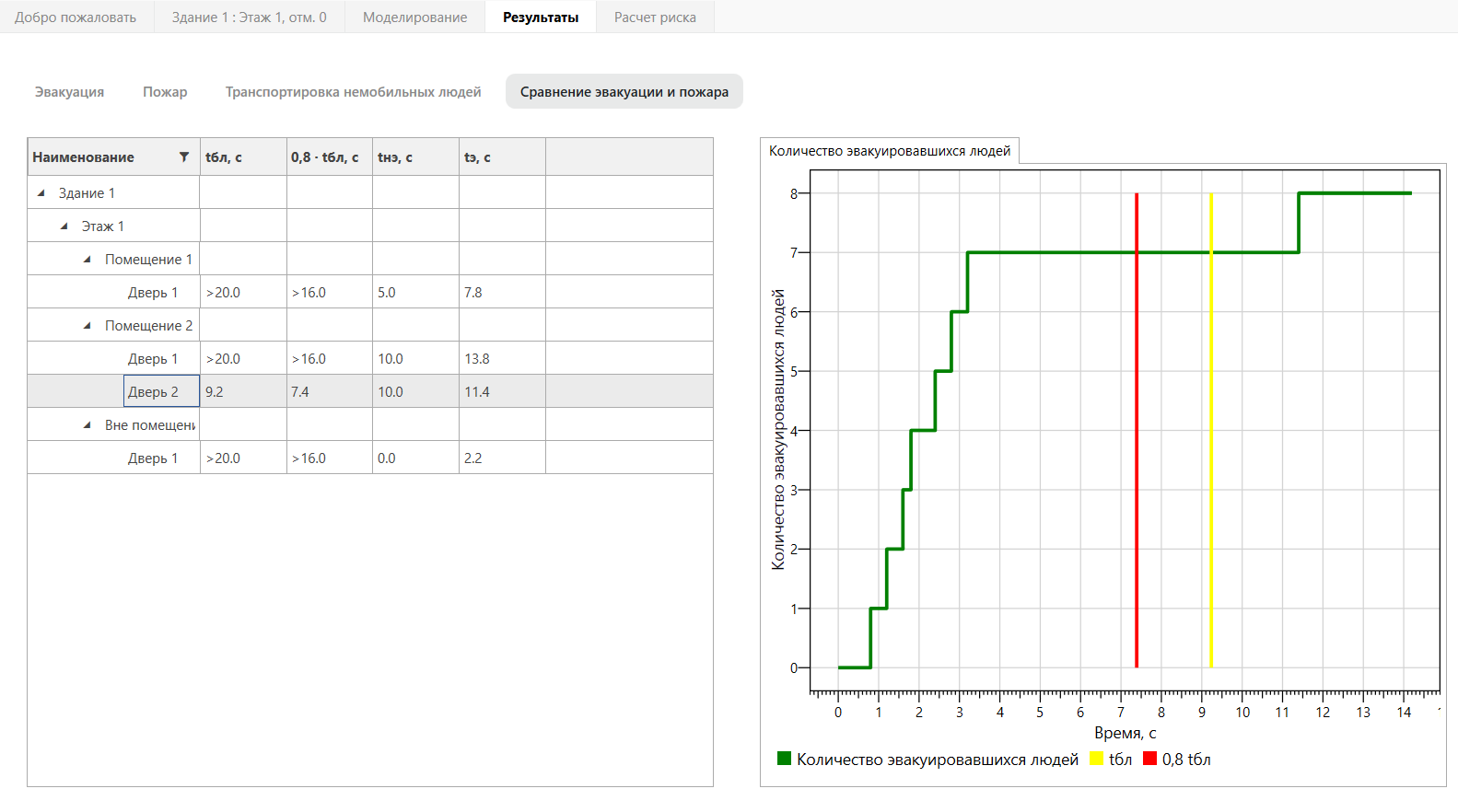

При нажатии на строку регистратора в правой части экрана будет отображен график, показывающий, как менялось количество прошедших через регистратор людей со временем.
Если за время эвакуации произошло блокирование — на графике также будут отображаться отметки времени блокирования регистратора и времени блокирования с учетом коэффициента безопасности, или отметка о времени достижения человеком критического значения ОФП на пути к выбранному регистратору. Подробнее об определении времени блокирования можно узнать на странице Параметры расчета риска.
{width=70%}
