Инструмент Помещение позволяет определить характерную область внутри здания (например: коридор, тамбур, кладовая и др.).
Помещения играют разную роль в разных типах проектов. Они имеют разный набор параметров, а для проектов типа “Производственный объект” или “Метрополитен” наличие помещения является обязательным условием для размещения Человека.
Активация инструмента
Чтобы активировать инструмент Помещение, используйте одну из следующих опций:
- Нажмите кнопку
на панели инструментов. - Выберите пункт меню Инструменты | Черчение | Помещение.
- Используйте сочетание клавиш Alt + C.
Способ размещения
Укажите помещение одним из следующих способов:
- Автоматически. Нажмите на кнопку
и отметьте точку внутри замкнутой области, образованной стенами. Контур помещения определится автоматически. - Вручную. Нажмите на кнопку и задайте контур помещения вручную. Для этого начертите примитив “полигон”, аналогичный элементу Твёрдое тело, с помощью расстановки опорных точек нажатиями левой кнопкой мыши, и завершением рисования нажатием правой кнопкой мыши. Данный способ можно использовать для указания помещения как при наличии, так и при отсутствии замкнутой области, образованной стенами.

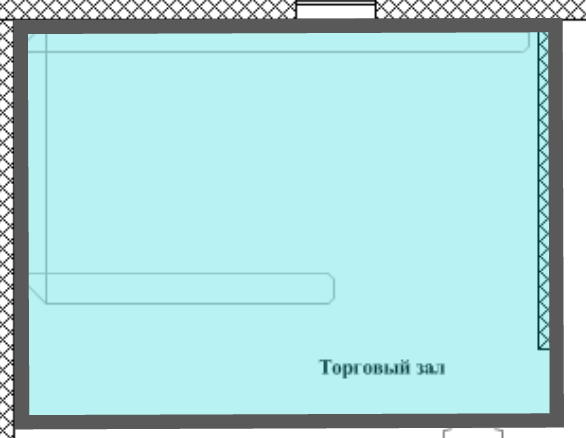

{width=65%}
Параметры
В Fenix+ помещение имеет следующие уникальные свойства:
-
Площадь помещения. Рассчитывается автоматически после его размещения в сценарии.
-
Время начала эвакуации — интервал времени от возникновения пожара до начала эвакуации людей, находящихся в данном помещении. По умолчанию, будет расчитано автоматически после запуска моделирования эвакуации. Данное значение параметра может быть задано, только если в параметрах моделирования эвакуации выбран способ определения времени начала эвакуации “Вручную” или “Вручную с приоритетом методики”. Подробнее: Время начала эвакуации.
-
Задержка оповещения — определяет для данного помещения время задержки оповещения, связанное с инерционностью системы обнаружения пожара. Значение используется для определения Времени начала эвакуации и устанавливается переменной $t_{\text{задерж}}^{\text{СОУЭ}}$. По умолчанию значение равно нулю, вручную может быть задано в свойствах Человека, Помещения, Этажа или Здания.
-
Учитывать температуру — при включённой опции, при моделировании динамики развития пожара программа будет использовать для данного помещения значение начальной температуры, указанное в поле Температура. По умолчанию для всех помещений будет использовано значение, заданное в Настройках параметров моделирования динамики развития пожара, разделе Начальные условия - 20 °C.
-
Наименование определяет параметр, используемый для расчёта риска — частоту возникновения пожара в здании для типов проектов Гражданский объект или частоту реализации сценария пожара для проектов типа Производственный объект и “Метрополитен”.
-
Класс функциональной пожарной опасности - параметр, определяющий значение Время начала эвакуации.
-
Зальное помещение. При включенной опции Зальное помещение, а также при активации в параметрах моделирования эвакуации параметра Время начала эвакуации равно нулю для зальных помещений значение времени начала эвакуации для группы людей в этом помещении принимается равным нулю.
Такая конфигурация соответствует указаниям методики №533, главы 47.
-

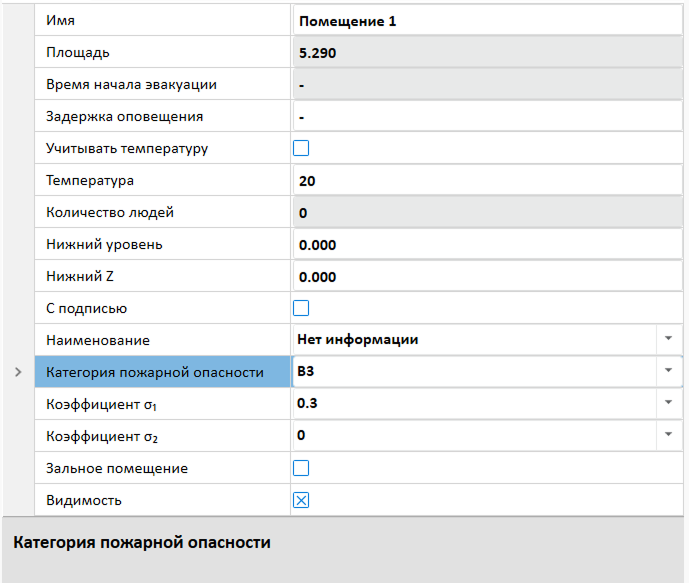

Категория пожарной опасности. Выбор Категории пожарной опасности доступен в параметрах инструмента при работе в типе проекта Производственный объект. В зависимости от выбранной категории, при определении вероятности эвакуации в программе будет использована формула (6) или (7) методики №533, подробнее в разделе Расчет риска на производственных объектах, подраздел Расчет условной вероятности поражения человека в помещении.
{width=50%} -
Коэффициенты $\sigma_{1}$ и $\sigma_{2}$. При выборе категорий пожарной опасности В3, В4, Г или Д, вы можете указать значения коэффициентов стандартных отклонений расчетного времени эвакуации людей, отличных от значений по умолчанию. Подробнее в разделе Расчет риска на производственных объектах, о переменных формулы (8) $\sigma_{1nj}$ и $\sigma_{2nj}$.
Для помещений также доступен ряд стандартных параметров элементов Fenix+, аналогичных параметрам Твёрдого тела, таких как:
- Имя;
- Нижний уровень;
- Нижний Z;
- С подписью;
- Видимость.
