Очаг пожара

Инструмент Очаг пожара позволяет разместить на сцене источник пожара, необходимый для моделирования динамики развития пожара.

Активация инструмента

Чтобы активировать инструмент Очаг пожара, используйте одну из следующих опций:

• Нажмите кнопку на панели инструментов.
• Выберите пункт меню Инструменты | Пожар | Очаг Пожара.
• Используйте сочетание клавиш Alt + G.

Способ размещения

Очаг пожара можно разместить на горизонтальной поверхности любого объекта, для которого задан горючий Материал.

В Fenix+ существует 2 способа разместить очаг пожара:

• Автоматически. Очаг пожара будет автоматически размещен на теле и займёт наибольшую возможную прямоугольную площадь в границах объекта. Выберите в параметрах инструмента опцию , затем нажмите на объект на сцене левой кнопкой мыши. Готово.
• Вручную. Для установки очага пожара, его необходимо начертить вручную в виде произвольной прямоугольной области. Выберите в параметрах инструмента опцию , наведите указатель мыши в область объекта, с нажатием левой кнопки определите опорные точки (углы) фигуры. Нажмите правую кнопку мыши, чтобы выйти из режима рисования. Готово.

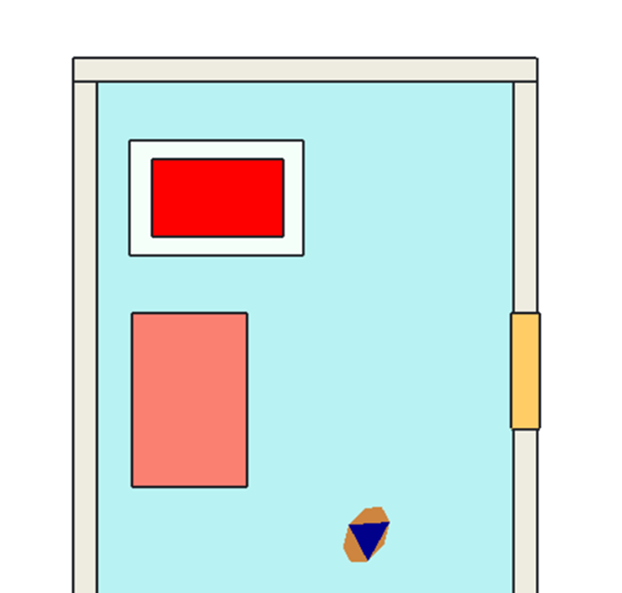

{width=60%}

Очаг пожара считается расположенным в помещении, если он находится с ним на одном этаже и их горизонтальные проекции (вид сверху) пересекаются. Это одно из условий, которое учитывается при расчёте времени начала эвакуации.

Параметры

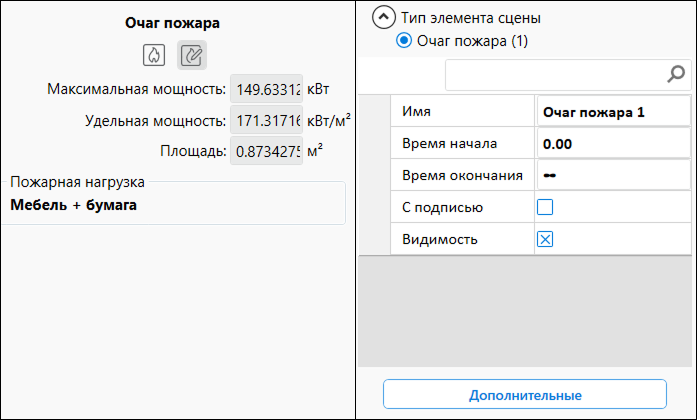

Очаг пожара имеет следующие уникальные параметры:

• Максимальная мощность и Удельная мощность очага пожара определяются автоматически во время размещения на основе характеристик материала объекта (горючая нагрузка), на котором размещается очаг пожара, а также согласно площади очага пожара. Чтобы изменить данные параметры, перейдите в Редактор веществ и материалов.
• Площадь (горения) — определяется автоматически при размещении очага пожара в сценарии, или задаётся вручную в окне Дополнительные свойства.
• Время начала (горения очага пожара);
• Время окончания (горения очага пожара);

Свойство Распространение пламени на боковые поверхности доступно в параметрах моделирования пожара. При активации свойства будет моделироваться горение и верхней поверхности очага, и боковых граней объекта. Это свойство не распространяется на те грани, которые соприкасаются вплотную с другими объектами или с уровнем этажа. При активации данного свойства закон увеличения мощности горения очага (в сумме по всем граням) будет работать согласно выбранному способу развития пожара.

Очаг пожара также имеет ряд стандартных параметров элементов Fenix+, аналогичных параметрам Твёрдого тела, таких как:

• Имя — название одного расположенного на сцене элемента;
• С подписью — переключение отображения имени объекта в редакторе топологии;
• Видимость — переключение отображения объекта в редакторе топологии;

{width=75%}

Свойство Распространение пламени на боковые поверхности доступно в параметрах моделирования пожара. При активации свойства будет моделироваться горение и верхней поверхности очага, и боковых граней объекта. Это свойство не распространяется на те грани, которые соприкасаются вплотную с другими объектами или с уровнем этажа. При активации данного свойства закон увеличения мощности горения очага (в сумме по всем граням) будет работать согласно выбранному способу развития пожара.

Дополнительные свойства

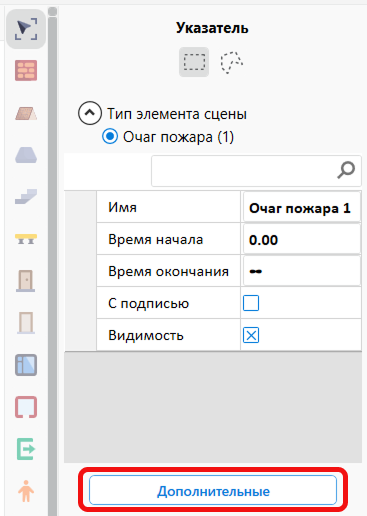

Для задания свойств распространения пожара и способа разгорания для каждого размещённого элемента Очага Пожара доступно окно параметров Дополнительные. Чтобы открыть окно дополнительных свойств, выберите элемент очага пожара в сценарии и в окне параметров нажмите Дополнительные.

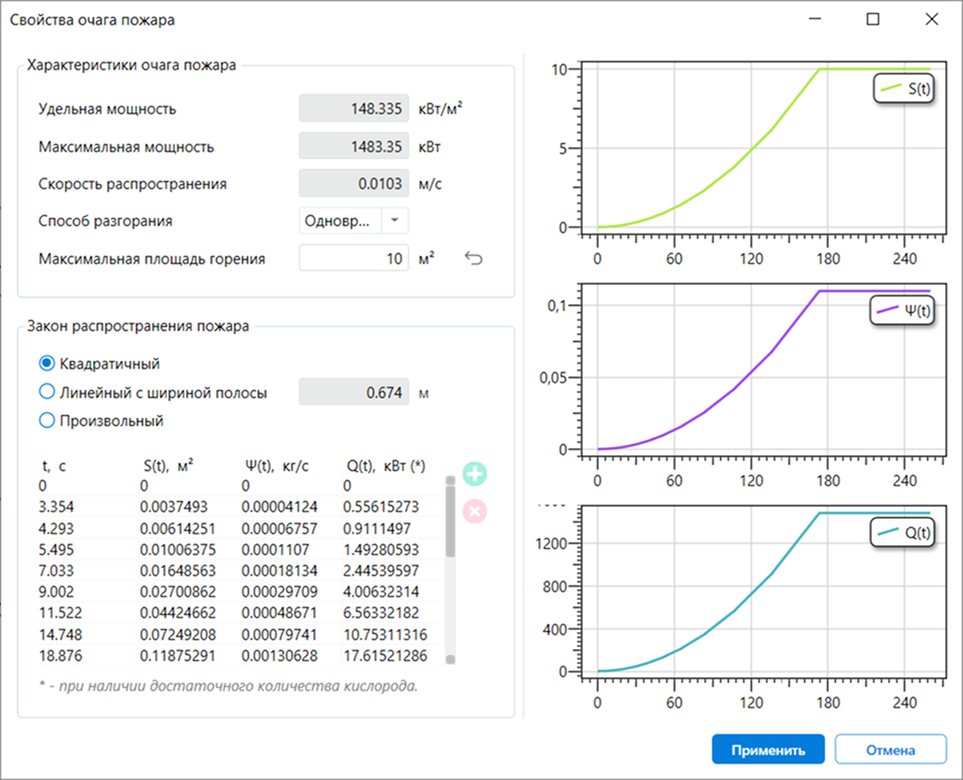

На странице доступны подразделы “Характеристики очага пожара”, “Закон распространения площади горения”, таблица величин измеряемых величин относительно времени, и графики, отображающие закон распространения по ключевым величинам из таблицы.

Элементы окна, общие для всех настроек:

• Таблица измеряемых в процессе моделирования величин. Содержит параметры:

  • $t$ — момент времени в процессе разгорания, в $\text{с}$. При выборе квадратичного или линейного закона интервалы времени между строками определяются автоматически, показывая в таблице временные метки чаще ближе к началу разгорания, и реже ближе к концу разгорания. Конец полного времени разгорания определяется по достижению максимального стабильного значения измеряемых величин, с отображением нескольких дополнительных временных меток после этого. На графике такая динамика будет отображена ровной линией.
  • $\psi(t)$ — скорость выгорания в момент времени, в $\text{кг}/\text{с}$. Определяется согласно выбранному закону распространения пожара.
  • $S(t)$ — площадь горения в момент времени, в $\text{м}^2$.
  • $Q(t)$ — мощность в момент времени, в $\text{кВт}$. Определена параметрами удельной мощности горения, фактической площади горения, и максимальной площади горения. Подробнее в техническом руководстве пользователя, о величине HRRPUA .

  Значения в таблице будут перерасчитаны при переключении закона распространения на линейный или квадратичный.

  При редактировании величин взаимозависимых параметров в одной строке временной метки, связанные значения в таблице будут скорректированы автоматически. Перерасчёт значений выполняется по формулам: $\psi(t) = S(t)\cdot\psi_\text{уд.}$ и $Q(t)=Q_\text{н} \cdot S(t) \cdot \psi_ \text{уд.}$, где $\psi_\text{уд.}$ — удельная массовая скорость выгорания, а $Q_\text{н}$ — низшая теплота сгорания. Их значения заданы в свойствах материала.

• Графики измеряемых величин. Отображают динамику изменения величин к прошедшему времени.

  Графики не отображают результаты моделирования, только предварительное схематическое представление распространения пожара при выборе разных законов.

• Пометка При наличии достаточного количества кислорода. Динамику уменьшения мощности, когда пожар истощил ресурсы кислорода в помещении, можно наблюдать после проведения моделирования пожара на вкладке Результаты | Пожар | Мощность.

• Кнопка Применить для сохранения всех внесённых в окне изменений и кнопка Отмена для отмены действий.

Характеристики очага пожара

В подразделе “Характеристики очага пожара” отображены следующие параметры:

• Удельная мощность, Максимальная мощность, Скорость распространения (очага пожара) определяются автоматически на основе параметров материала объекта, на котором размещается очаг пожара. Чтобы изменить данные параметры, перейдите в Редактор веществ и материалов.
• Способ разгорания. Доступны две опции:
  • Одновременно по всей поверхности тела. Пожар возникает сразу на всей площади очага пожара. Динамика его развития соответствует выбранному закону распространения.
  • Распространения из центра (круговое). Динамика его развития соответствует исключительно квадратичному закону распространения. Пожар начинает распространение из ячейки Области расчёта, наиболее близкой к центру очага пожара, затем распространяется по смежным ячейкам.
• Максимальная площадь горения. Определяется автоматически при размещении очага пожара на объекте. Возможно отредактировать значение, выбрав способ разгорания одновременно по всей поверхности тела. Кнопка Назад позволяет вернуться к фактической площади очага пожара, определённой при его размещении.

Закон распространения пожара

В данном подразделе возможно выбрать закон распространения пожара и составляющие параметры. Доступные законы распространения и их настройки:

• Квадратичный закон. В Fenix+ имеет следующие особенности:

  • Значения скорости выгорания $\psi(t)$ удовлетворяют Формуле П1.1 Методики 1140.
  • Параметры, определяющие формулу квадратичного закона: $\psi_\text{уд.}$ (удельная массовая скорость выгорания) и $v$ (линейная скорость распространения пламени) заданы в свойствах материала, а $t_{max}$ (время охвата пожаром всей поверхности горючей нагрузки в пределах очага пожара) будет определено в процессе моделирования в зависимости от заданного в данном окне значения Площади (всей поверхности).
  • Значения величин при моделировании будут увеличиваться по квадратичному закону до тех пор, пока мощность горения не достигнет максимального значения, которое бы имел очаг с площадью, указанной в поле Максимальная мощность.

• Линейный закон с задаваемой шириной полосы. В Fenix+ имеет следующие особенности:

  • Доступен только при выборе вида распространения пожара Одновременно по всей поверхности тела.
  • Значения скорости выгорания $\psi(t)$ удовлетворяют Формуле П1.2 Методики 1140.
  • Параметры, определяющие формулу линейного закона: $\psi_\text{уд.}$ (удельная массовая скорость выгорания) и $v$ (линейная скорость распространения пламени) заданы в свойствах материала; $t_{max}$ (время охвата пожаром всей поверхности горючей нагрузки в пределах очага пожара) будет определено в процессе моделирования в зависимости от заданного в данном окне значения Площади (всей поверхности); ширина полосы $b$ определена значением параметра с шириной полосы, в метрах.

• Произвольный. Доступен только при выборе вида распространения пожара Одновременно по всей поверхности тела. Последовательность временных меток и соответствующих им значений параметров задается вручную:

  • Для добавления новой временной метки, нажмите кнопку , введите необходимые значения. Нажмите Enter, чтобы сохранить изменения, не закрывая окно параметров. Нажмите Применить, чтобы сохранить изменения и закрыть окно параметров.
  • Для удаления временной метки, нажмите на любую ячейку значений в строке одной временной метки, затем нажмите кнопку .
  • Для редактирования строки, нажмите на ячейку каждой из измеряемых величин, введите нужное значение. Затем, нажмите Enter, чтобы сохранить изменения, не закрывая окно параметров. Нажмите Применить, чтобы сохранить изменения и закрыть окно параметров.
