Просмотр и редактирование свойств объекта

Выбор объекта на сцене с помощью инструмента Указатель

Чтобы посмотреть свойства объекта на сцене, выполните следующие действия:

1. Активируйте инструмент Указатель в панели инструментов черчения.
2. Нажмите левой кнопкой мыши на желаемый объект на сцене.

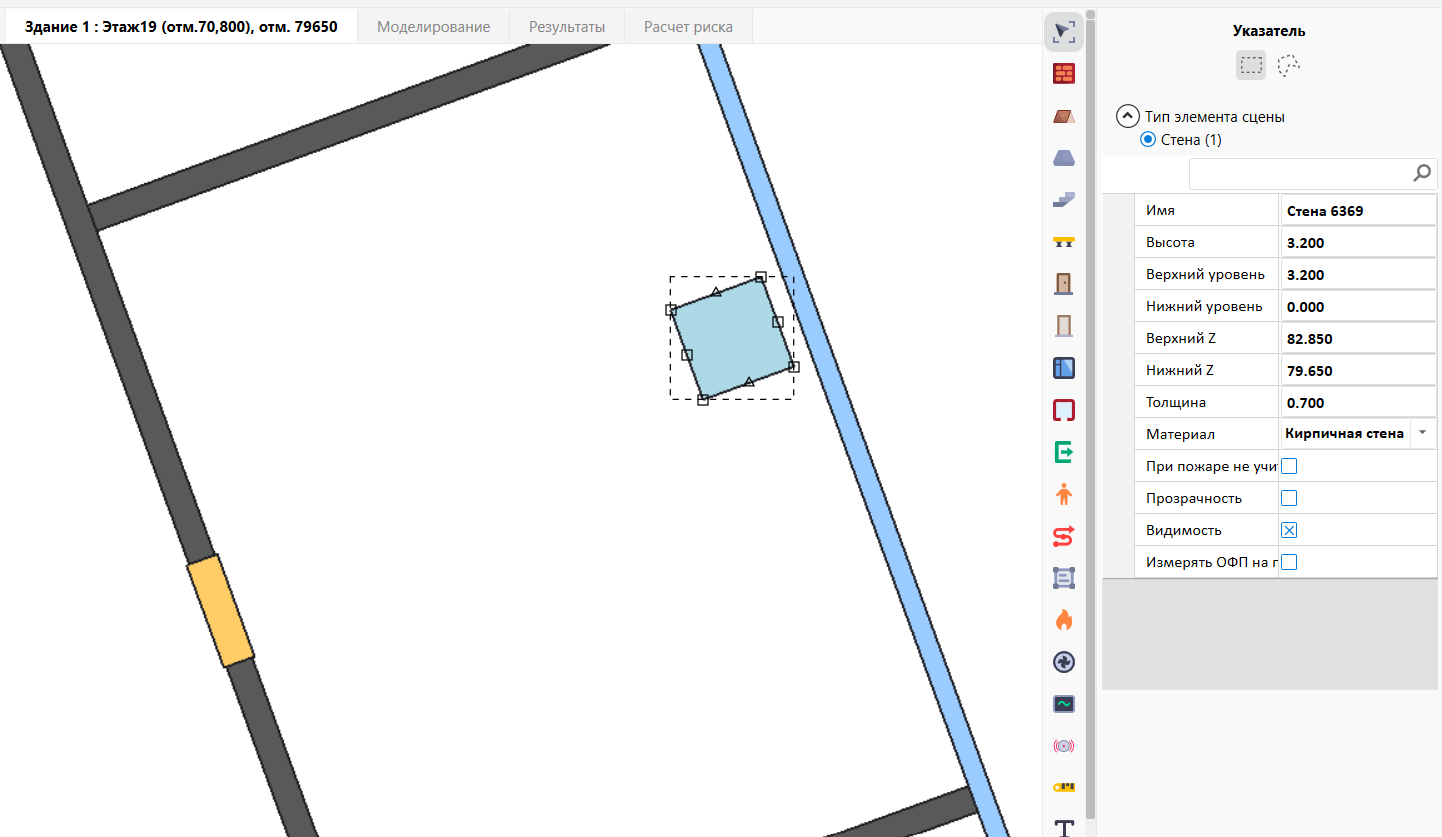

В результате объект в редакторе топологии будет выделен цветом, его контур будет помечен точками для редактирования формы объекта, а в правой части главного окна программы отобразится таблица свойств выбранного объекта.

{width=75%}

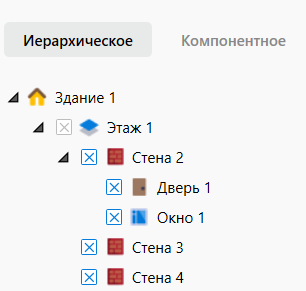

Один объект может включать в себя другие объекты. Например, в стене могу быть расположены окна и двери, а в помещении могут находиться люди. При выборе такого объекта будет выбран не только сам объект, но и все включенные в него объекты. При необходимости, вложенные объекты можно выбрать отдельно в дереве сценария.

{width=90%}

Выбор объекта в дереве сценария

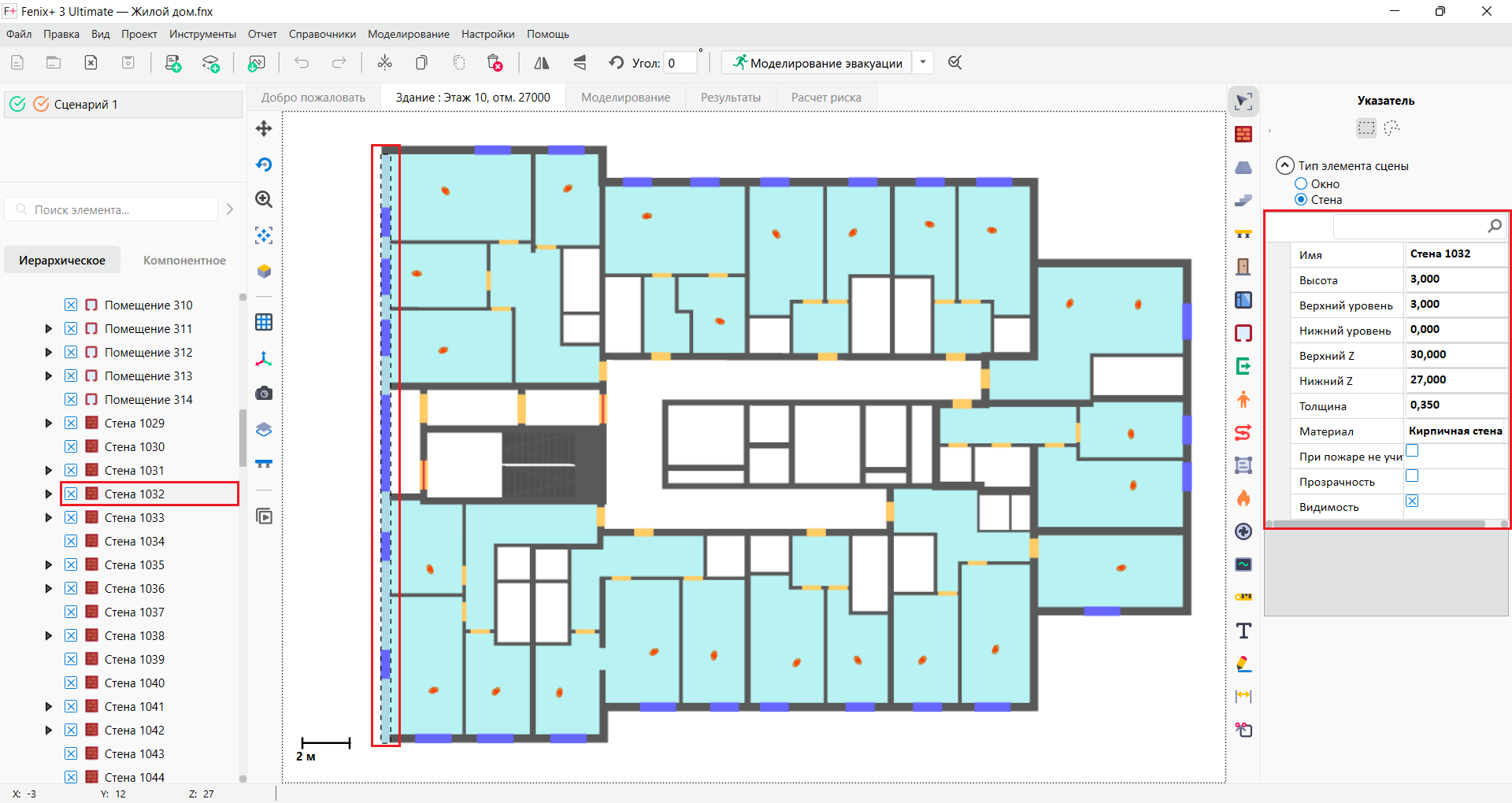

Для просмотра свойств объекта без использования инструмента Указатель — нажмите на название объекта в дереве сценария. Объект будет автоматически выделен в редакторе топологии, а в правой части главного окна программы отображается таблица его свойств.

Редактирование свойств объекта

Чтобы изменить свойства объекта на сцене, выполните следующие действия:

1. Выберите желаемый объект на сцене с помощью инструмента Указатель, или нажав на название объекта в дереве сценария
2. В таблице свойств объекта нажмите на ячейку со значением параметра, который необходимо изменить.
3. Измените значения нужных свойств.
4. Нажмите Enter или переместите мышку в область редактора топологии — новое значение будет сохранено.
