Регистратор

Инструмент позволяет установить в произвольной точке сцены регистратор. Регистратор предназначен для сбора информации о динамике изменения ОФП, динамике прохождения людей и определения времени эвакуации людей в месте его установки.

Активация инструмента

Чтобы активировать инструмент Регистратор, используйте одну из следующих опций:

• Нажмите кнопку на панели инструментов.
• Выберите пункт меню Инструменты | Пожар | Регистратор.
• Используйте сочетание клавиш Alt+H.

Чтобы выбрать тип Регистратор инструмента, выберите в правой панели иконку {width=05%}.

Способы размещения

В Fenix+ предусмотрено несколько способов расположения регистратора:

• Отдельностоящий регистратор. Установите обычные (отдельностоящие) регистраторы для сбора информации на путях эвакуации, а также в местах расположения винтовых лестниц. Для установки нажмите левой кнопкой мыши в желаемое место в редакторе топологии, протяните мышь, чтобы задать длину регистратора и нажмите левую кнопку мыши повторно, чтобы завершить рисование.

• В двери. Для сбора информации в месте расположения двери мы рекомендуем свойство объектов “С регистратором”. Таким образом, результаты . Для установки регистратора в двери выберите элемент Двери Указателем и отметьте в параметрах опцию С регистратором.

  На рисунках ниже показан вид сбоку и вид сверху для обоих вариантов отображения регистратора в месте расположения двери. Обычный (отдельностоящий) регистратор расположен слева. Рекомендуемый вариант отображается справа.

  {width=60%}

  {width=40%}

• В лестнице. Для сбора информации в месте расположения лестницы мы не рекомендуем устанавливать отдельностоящий регистратор. Для установки регистратора в двери выберите элемент Лестница Указателем и отметьте в параметрах опцию С регистратором. Один регистратор для одной лестницы визуально будут отображён и в нижней и верхней частях марша.

  {width=60%}

  Для лестницы винтовой формы в Fenix+ опция С регистратором недоступна. В местах расположения винтовых лестниц установите обычные (отдельностоящие) регистраторы.

Параметры

Элемент регистратора имеет следующие уникальные параметры:

• Критическая видимость — критическое значение ОФП “Видимость”, устанавливаемое исключительно для данного регистратора.

Значение “Видимости” для всех регистраторов, для которых данный параметр не изменён, устанавливается в Параметрах расчёта риска.

Для регистраторов также доступен ряд стандартных параметров элементов Fenix+, аналогичных параметрам Твёрдого тела, таких как:

• Имя;
• Уровень (Нижний уровень); По умолчанию высота установки регистратора равна 1,7 м от пола.
• С подписью;
• Видимость.

Регистратор в процессах моделирования

Регистратор фиксирует следующие данные, в зависимости от проведённого типа моделирования:

• Моделирование эвакуации: для каждого регистратора будут зафиксированы количество прошедших через него людей, а также время эвакуации (время, за которое первый и последний человек прошёл от своей стартовой точки до данного регистратора).

  Результаты будут отображены в таблице на вкладке Результаты | Эвакуация.

• Моделирование динамики развития пожара: Fenix+ отслеживает изменение значений опасных факторов пожара (ОФП) в контрольных точках, которые находятся на регистраторе. Если значение ОФП достигнет критического в любой из контрольных точек регистратора, то этот регистратор будет отмечен в результатах как заблокированный по данному ОФП. Момент времени, когда хотя бы один ОФП достигнет критического значения, будет зафиксирован как время блокирования регистратора.

  Результаты измерения ОФП и время блокирования регистраторов будут отображены на вкладке Результаты | Пожар.

  Контрольные точки расположены на любых типах регистраторов с плотностью 1 точка на 1 м.

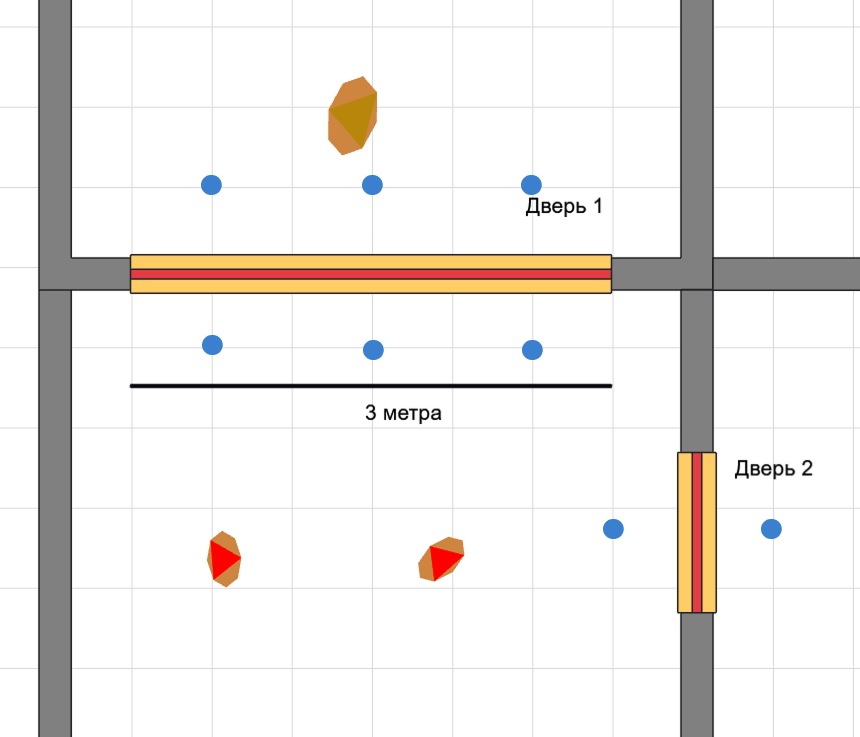

  На дверях или лестницах со свойством “С регистратором” расположено по одной контрольной точке с каждой стороны, в 0,5м от центра элемента. Они также будут отображены при просмотре смоделированного сценария через Smokeview.

  {width=60%}

  Набор ОФП и их критические значения можно задать в Параметрах расчета риска.

• Моделирование эвакуации и Моделирование динамики развития пожара: в таблице Сравнение эвакуации и пожара для каждого регистратора будут отображены рассчитанные значения времени блокирования и времени эвакуации. При выборе строки с названием регистратора в таблице, в правой части экрана будет показан график, отражающий, сколько людей прошло через регистратор до и после блокирования путей эвакуации в месте его расположения.
