Дверь

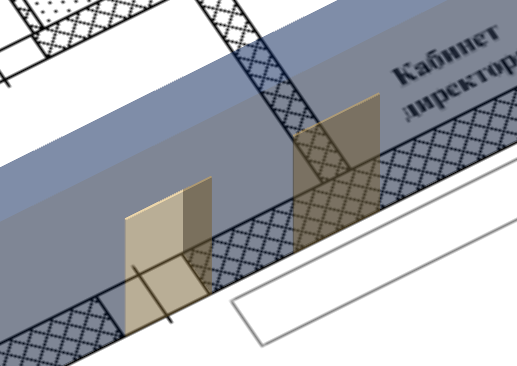

Инструмент Дверь позволяет разместить в стене одну или несколько дверей.

{width=40%}

Активация инструмента

Чтобы активировать инструмент Дверь, используйте одну из следующих опций:

• Нажмите кнопку на панели инструментов.
• Выберите пункт меню Инструменты | Черчение | Дверь.
• Используйте сочетание клавиш Alt + D.

Способ размещения

Для установки двери необходимо учитывать следующие условия:

• Дверь можно установить в Стене, которая размещена на сцене в виде следующих фигур: прямая стена, полилиния, прямоугольник, окружность и дуга.
• Для установки двери в стене высота, ширина и нижний уровень двери должны быть такими, чтобы дверь полностью помещалась в стене.

Чтобы разместить дверь, выполните следующие действия:

1. Выберите стену для размещения двери нажатием левой кнопки мыши. Выбранная стена отобразится, как полупрозрачная.

2. Выберите положение двери в стене, перемещая мышь.

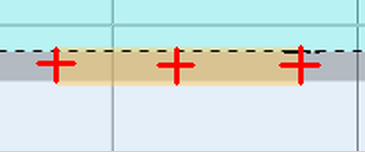

3. При необходимости, задайте позиционирование двери нажатием клавиши Пробел. При переключении режима позиционирования можно изменить расположение базовой точки установки двери относительно указателя мыши — дверь может быть привязана к указателю левым краем, её центром или другим её краем.

   {width=40%}

4. При необходимости, измените возможное направление прохождения через дверь нажатием клавиши F.

5. Зафиксируйте расположение двери с нажатием левой кнопки мыши.

6. При необходимости, разместите дополнительные двери, пока вы находитесь в режиме установки элемента черчения.

7. Выйдите из режима установки элемента нажатием правой кнопки мыши. Стена при этом перестанет отображаться, как полупрозрачная. Готово.

Параметры

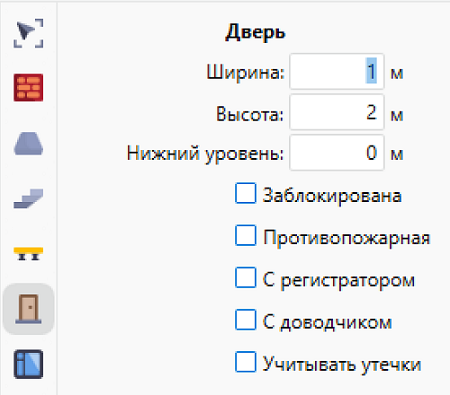

Часть параметров двери можно задать до размещения и во время размещения ее на сцене. Полный набор можно задать после ее размещения в свойствах выделенного объекта.

{width=45%}

В Fenix+ дверь имеет следующие уникальные свойства:

• Заблокирована — дверь с этим свойством не будет выбрана людьми при построении маршрута эвакуации.

• С регистратором — в месте расположения двери находится Регистратор. Регистратор размещается на высоте 1,7 м от нижнего уровня двери и перекрывает весь дверной проём.

• Критическая видимость — для дверей с регистратором доступно изменения значения критической видимости, подробнее в разделе Регистратор.

• Противопожарная — если данное свойство включено, ОФП будут распространяться через дверь, когда она открыта, и не распространяться, если дверь закрыта. Дополнительно, для противопожарных дверей предусмотрено свойство автоматического закрывания, которое можно включить в параметрах моделирования динамики развития пожара, на вкладке “Двери и окна”. При активации этой функции, время закрывания будет единым для всех противопожарных дверей.

• С доводчиком — если данное свойство включено, ОФП будут распространяться через дверь, когда она открыта, и не распространяться, если дверь закрыта. Время закрывания задается индивидуально для каждой двери в свойствах объекта. При включенной опции в одном из углов двери будет отображаться прямоугольная фигура — “доводчик”.

• С регистратором — в месте расположения двери находится Регистратор. Регистратор размещается на высоте 1,7 м от нижнего уровня двери.

• Время закрывания двери, отсчитываемое после ее открытия после прохождения человеком. По умолчанию не установлено.

• Учитывать утечки — при включённой опции, при моделировании динамики развития пожара Fenix+ будет учитывать проникновение воздуха и продуктов горения через неплотности закрытых дверных проёмов для указанных объектов окон. Это повысит реалистичность моделирования воздухообмена.

  При включённой опции Учитывать утечки для выбора будет доступна одна из характеристик, которая будет использована при моделировании. Выберите необходимый пункт в Характеристика утечек, затем измените значение в поле ниже, соответствующее одной из следующих опций:

  • Площадь утечек, $\text{м}^2$
  • Удельная характеристика сопротивления газопроницанию, $\text{м}^3$/$\text{кг}$
  • Характеристика сопротивления газопроницанию, 1/($\text{кг} \cdot \text{м}$)
  • Объёмная воздухопроницаемость при 100 Па, $\text{м}^3$/($\text{ч} \cdot \text{м}^2$)
  • Удельная характеристика воздухопроницаемости, $\text{кг}$/($\text{с} \cdot \text{м}^2 \cdot \text{Па}^{1/2}$)

  Для проверки результатов моделирования с учётом утечек воспользуйтесь функцией Fenix+ Просмотр результатов с помощью Smokeview., опцией просмотра распространения дыма.

  {width=40%}

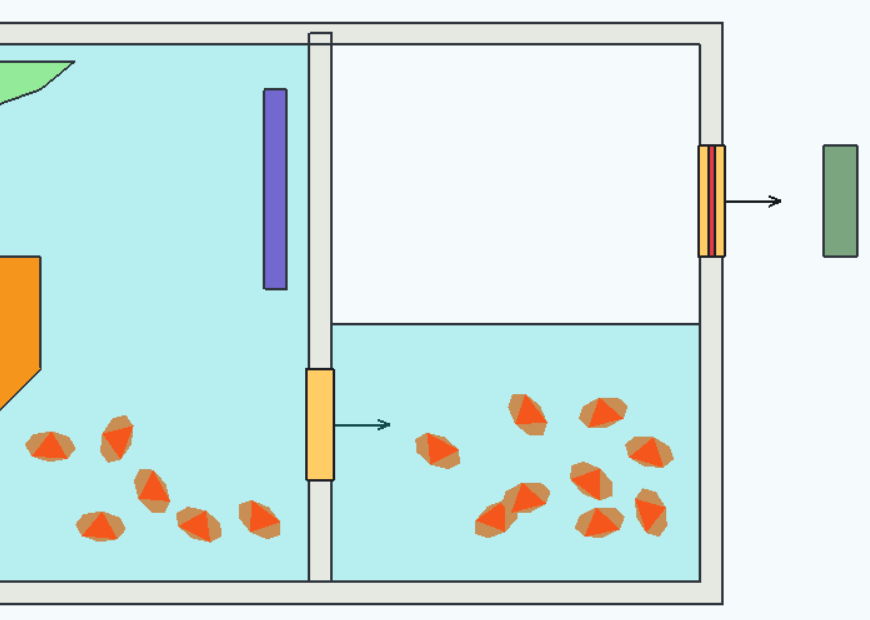

• Направление прохождения. Задать доступные направления прохождения людей через дверь можно либо в процессе установки элемента с нажатием клавиши F, либо выбрав одно из трех состояний в параметрах уже установленной двери: Оба направления, Слева-направо, Справа-налево.

  Направление прохождения учитывается программой с самого начала моделирования при определении маршрута эвакуации людей. Благодаря данному свойству можно учитывать условие свода правил 1.13130.2020 (пункта 4.2.22) — “двери эвакуационных выходов и двери, расположенные на путях эвакуации, должны открываться по направлению выхода из здания”, смоделировав пространство так, чтобы люди в процессе эвакуации могли двигаться только по направлению открывания дверей.

  {width=40%}

  При выборе направления также стоит учитывать, что:

  • Направления Слева-направо и Справа-налево будут определены в программе относительно того, как была начерчена стена. Любую стену можно представить вертикально, если принять, что первая поставленная точка при черчении считается “верхом”, а вторая точка одного сегмента стены считается “низом”. Например, при горизонтальном расположении стены и начерченной первой точкой слева, а второй справа — указательная стрелка для двери “Слева-направо” будет направлена вверх.
  • Для изменения направления движения людских потоков также можно использовать блокирование дверей. Крайне не рекомендуется выполнять блокирование дверей путем размещения в дверных проемах (а также перед ними) препятствий в виде других объектов (например, стен, твердых тел). Это может привести к тому, что моделирование будет завершаться со статусом Зацикливание. Подробнее см. Проблемы, которые могут возникнуть при моделировании эвакуации людей.
  • Направление прохождения нельзя задать для дверей и проемов, размещенных в дуговой стене.

Для дверей также доступен ряд стандартных параметров элементов Fenix+, аналогичных параметрам Твёрдого тела, таких как:

• Имя;
• Ширина;
• Высота;
• Верхний уровень;
• Нижний уровень;
• Верхний Z;
• Нижний Z;
• Материал;
• При пожаре не учитывать;
• Измерять ОФП на поверхности.
