Лестница

Инструмент Лестница позволяет разместить на сцене разные формы и типы лестниц.

В соответствии с п. 4.3.6 СП 1.13130.2020 на путях эвакуации не допускается устройство криволинейных лестниц, лестниц с забежными ступенями, ступеней с различной шириной проступи, разрезных лестничных площадок, за исключением криволинейных лестниц, ведущих из служебных помещений (кроме зданий лечебных учреждений) с пребыванием не более 5 человек, и криволинейных парадных лестниц при выполнении требований данного СП, предъявляемых к эвакуации по лестницам и лестничным клеткам, а также за исключением случаев, предусмотренных нормативными документами по пожарной безопасности. Если на путях эвакуации нужно создать лестницы, которые не отвечают указанным требованиям, то они не должны учитываться при эвакуации людей в случае пожара и должны быть заблокированы.

Активация инструмента

Чтобы активировать инструмент Лестница, используйте одну из следующих опций:

• Нажмите кнопку на панели инструментов.
• Выберите пункт меню Инструменты | Черчение | Лестница.
• Используйте сочетание клавиш Alt + R.

Формы лестниц

В Fenix+ вы можете создать следующие формы лестниц:

1. Лестница произвольной формы из набора лестничных маршей и площадок.
2. Типовая (двухмаршевая) лестница.
3. Винтовая лестница.

Для разных форм лестниц доступны разные Типы марша лестниц, каждый из которых обладает своим набором свойств.

Параметры

Объекты, созданные инструментом Лестница, имеют ряд следующих уникальных свойств:

• С регистратором- при включённой опции, помимо основных свойств лестниц, установленный с данной опцией объект лестницы будет функционировать так же, как размещённый в сценарии Регистратор. Опция доступна для форм лестниц типовые (двухмаршевые) лестницы и лестницы произвольной формы.
• Заблокирована - при включённой опции, дверь не будет использована при построении маршрута эвакуации людей.
• Геометрические параметры, свойственные разным формам лестниц. Такие как Длина в проекции, Угол, пр.

Для объектов, созданных с инструментом Лестница, для редактирования также доступен ряд геометрических и стандартных параметров, свойственных элементу Твёрдое тело.

Типовая лестница

Типовая лестница состоит из двух маршей и одной площадки.

Чтобы начертить лестницу типовой формы, перейдите на вкладку Типовая. Укажите толщину марша, толщину площадки и другие параметры лестницы.

{width=50%}

Чтобы начертить типовую лестницу, выполните следующие действия:

1. Обозначьте стартовую точку чертежа, нажав левой кнопкой мыши в области редактора топологии (метка 1).

2. Обозначьте ширину лестничной площадки, переместив указатель и нажав левую кнопку мыши во второй раз (метка 2).

3. Обозначьте длину лестничной площадки, переместив указатель, нажав левой кнопкой мыши в третий раз (метка 3).

   Марши лестниц будут начерчены по направлению длины лестничной площадки.

   Верхний уровень лестничной площадки для типовой лестницы будет автоматически расположен строго посередине текущего этажа.

4. Перемещайте указатель мыши, чтобы указать ширину и длину маршей в проекции.

   Во время создания маршей при помощи клавиши Пробел или кнопок направления в настройках инструмента можно менять направление подъема лестницы или пандуса. Направление подъема указано при помощи стрелок на маршах.

5. Выполните щелчок левой кнопки мыши, чтобы завершить построение типовой лестницы (метка 4).

{width=40%}

Лестница произвольной формы

Чтобы создать лестницу произвольной формы, необходимо расположить на сцене один или несколько маршей и лестничных площадок с соответствующими параметрами.

Двухмаршевая лестница будет функционировать при моделировании эвакуации корректно, если верхний уровень лестничной площадки совпадает с верхним или нижним уровнем марша, а края марша примыкают к краям лестничной площадки.

Марш лестницы

Чтобы начать построение марша, перейдите на вкладку Марш и задайте необходимые параметры (тип марша, направление подъёма, ширину, длину и другие).

Чтобы начертить лестничный марш:

1. Обозначьте стартовую точку чертежа, щелкнув левой кнопкой мыши в области редактора топологии (метка 1).

   С нажатием клавиши Пробел во время черчения начальная точка черчения (метка 1) марша будет изменена на одну из опций: угол марша/середина марша/противоположный угол марша. Если указаны ширина или длина марша, часть этих опций будет определена заранее и не будет доступна при нажатии клавиши.

   С нажатием клавиши Shift + Пробел будет изменено направление черчения марша. Для лестничного марша направление стрелки показывает направление подъема, а для пандуса направление спуска.

2. Обозначьте ширину лестницы, переместив указатель и нажав левую кнопку мыши во второй раз (метка 2).

3. Отметьте длину лестницы и завершите рисование, нажав левую кнопку мыши в третий раз (метка 3).

Площадка лестницы

Чтобы начать построение площадки лестницы, перейдите на вкладку Площадка и задайте необходимые параметры (например, толщину площадки).

Чтобы начертить лестничную площадку:

1. Нажмите левой кнопкой мыши в области редактора топологии, чтобы начать построение отрезка, который будет определять ширину стороны площадки (метка 1).
2. Переместите мышь и нажмите левой кнопкой мыши, чтобы указать следующий угол площадки (метка 2).
3. Переместите мышь и нажимайте левую кнопку мыши, чтобы задать оставшиеся углы площадки (метки 3-4). Минимальное количество углов — три.
4. Нажмите правую кнопку мыши, чтобы завершить черчение (метка 5).

{width=40%}

Винтовая лестница

Чтобы начать черчение винтовой лестницы, перейдите на вкладку Винтовая и задайте необходимые параметры.

Чтобы начертить винтовой лестницы:

1. Определите центр винтовой лестницы, нажав левой кнопкой мыши в области редактора топологии (метка 1). Будет отображён предварительный вид модели винтовой лестницы, отображённый как её полный оборот (360°).

   {width=60%}

2. Переместите указатель мыши, чтобы задать радиус и зафиксируйте его с повторным нажатием левой кнопкой мыши (метка 2).

   {width=60%}

3. Переместите указатель мыши, чтобы выбрать угол винтовой лестницы, и зафиксируйте его третьим нажатием левой кнопки мыши. (метка 3) Готово.

   {width=60%}

Типы марша лестниц

Для разных форм лестниц доступен выбор между несколькими типами лестниц с разными поверхностями и набором свойств. Доступны следующие типы лестниц:

• Лестница,
• Пандус,
• Эскалатор,
• Траволатор.

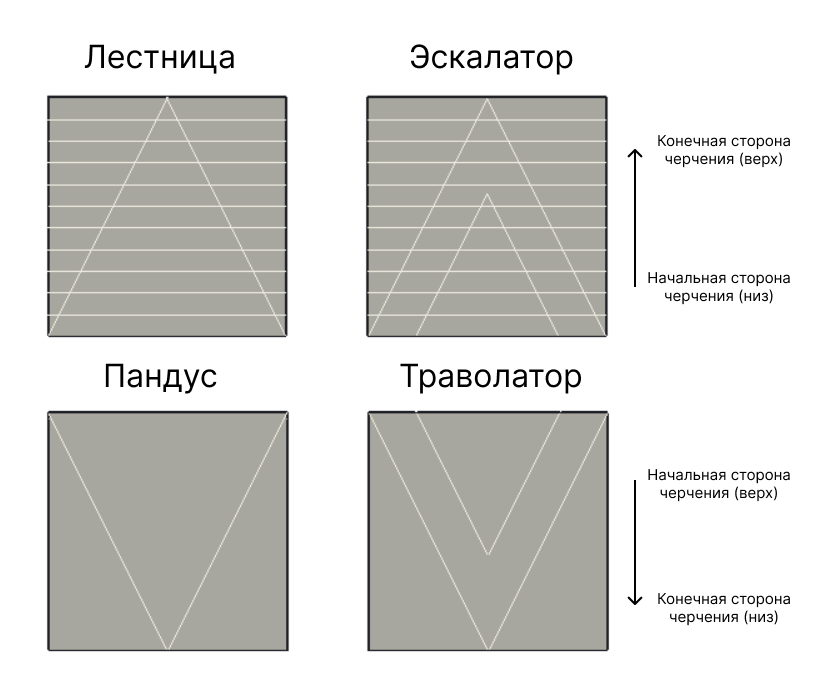

В редакторе топологии модели марш лестниц отображены с разным набором схематических линий:

• Марши типа Лестница и Эскалатор отмечены горизонтальными линиями, схематически показывающими ступени. Для Пандуса и Траволатора модель изображена без горизонтальных линий.
• Нижняя и верхняя высота марша указана на схеме при помощи “стрелок”. Для маршей типа Лестница и Эскалатор направление стрелки указывает на подъём, а для Пандуса и Траволатора — на направление спуска.
• Направления рисования маршей указано при помощи “стрелок” на маршах. Острый угол стрелки укажет на место, в котором будет завершено рисование.
• Направление, в котором вы рисуете элемент лестницы, обозначено двумя линиями, соединенными в верхней точке (стрелками). Рисование элемента заканчивается там, куда указывает стрелка-карета. Лестницы типа «Лестница» и «Эскалатор» рисуются снизу вверх, а «Пандус» и «Траволатор» — от самой высокой точки к самой низкой.
• Для Лестницы и Пандуса стрелка направления отображена с одной линией. Для Эскалатора и Траволатора — с двумя.

{width=80%}

Эскалатор и траволатор

На скорость передвижения людей по эскалаторам или траволаторам влияют 2 разных фактора — движение ленты эскалатора/траволатора и движение людей.

Чтобы задать параметры движения эскалатора/траволатора, в подразделе Параметры движения инструмента Лестница доступны следующие свойства:

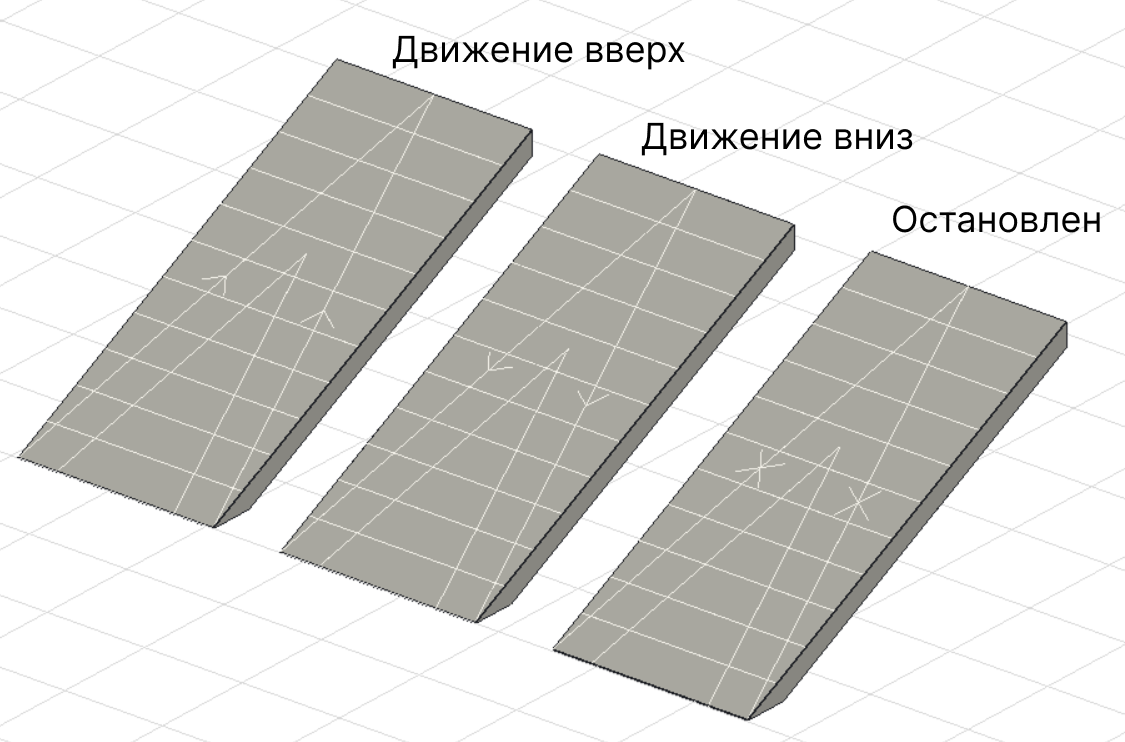

• Состояние — свойство определит режим работы эскалатора/траволатора. Доступны опции: Движение вверх, Движение вниз, Остановлен. Схематически, движение вверх указано двумя малыми стрелками по направлению от нижней точки марша до верхнего. Движение вниз - от верхней точки до нижней. Состояние “Остановлен” отмечено двумя малыми крестами.

  {width=80%}

• Скорость движения — параметр определит скорость движения ленты эскалатора или траволатора.

• Модификатор скорости людей — коэффициент, отображающий разницу в скорости передвижения людей по остановленному эскалатору/траволатору по сравнению с обычной лестницей/пандусом. По умолчанию значение равно 0,8, т.е. люди передвигаются по остановленным эскалатору/траволатору медленнее, чем по лестницам/пандусам.

По умолчанию, люди не будут идти по движущимся эскалаторам — они будут стоять, пока он едет. Чтобы группа людей выбранного контингента передвигалась по движущимся эскалаторам, отметьте опцию Ходьба по движущимся эскалаторам и траволаторам для контингента в Редакторе контингентов людей.
