Время начала эвакуации

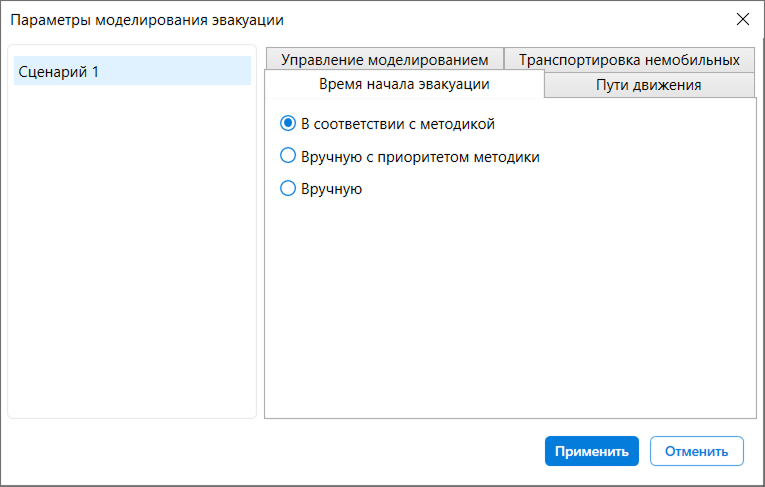

Fenix+ предоставляет три опции для определения времени начала эвакуации людей, задаваемые в параметрах моделирования эвакуации на соответствующей вкладке Время начала эвакуации, отдельно для каждого сценария.

{width=80%}

• В соответствии с методикой — время начала эвакуации для всех людей без исключения определяется в соответствии с методикой.
• Вручную с приоритетом методики — время начала эвакуации людей определяется в соответствии с методикой для всех случаев, кроме тех, когда оно задано в параметрах Человека, Помещения, Этажа или Здания.
• Вручную — время начала эвакуации задается индивидуально для каждого человека.

В соответствии с методикой

Принципы определения времени начала эвакуации для разных типов проектов отличаются. Например, для гражданских объектов время начала эвакуации определяется в соответствии с методикой, утвержденной приказом МЧС России от 14.11.22 г №1140. Для производственных объектов время начала эвакуации определяется в соответствии с методикой, утвержденной приказом МЧС России от 26.06.24 г №533.

Для гражданских объектов

Класс функциональной пожарной опасности

Для корректного определения времени начала эвакуации для гражданских объектов необходимо задать класс функциональной пожарной опасности (ФПО) в свойствах здания, этажа или помещения.

Класс ФПО определит значение времени начала эвакуации (при его определении по Таблице П4.1) или его компоненту при расчете по Формуле П4.2 (время проведения предварительных действий ($t_{\text{предв}}$)).

При указании в сценарии разных классов ФПО для Здания, Этажа или Помещения, только один указанный класс будет использован при определении значения времени начала эвакуации людей, согласно следующему приоритету:

1. Если люди находятся в помещении, и для помещения задан класс ФПО, отличный от Нет информации, то для данной группы эвакуируемого контингента при определении времени начала эвакуации будет использован класс ФПО помещения. Иначе необходимо руководствоваться следующим пунктом.
2. Если для этажа, на котором находятся люди, задан класс ФПО, отличный от Нет информации, то для данной группы эвакуируемого контингента при определении времени начала эвакуации будет использован класс ФПО этажа. Иначе необходимо руководствоваться следующим пунктом.
3. Если для здания, в котором находятся люди, задан класс ФПО, отличный от Нет информации, то для данной группы эвакуируемого контингента при определении времени начала эвакуации будет использован класс ФПО здания. Иначе необходимо руководствоваться следующим пунктом.
4. Если класс ФПО не задан — время начала эвакуации людей в программе принимается 6 минутам, как наибольшее из Таблицы П4.1 методики №1140.

Расчет времени начала эвакуации

Расчёт в программе выполняется автоматически, в соответствии с методикой №1140, Приложению 4, с учётом расположения очага пожара и заданных параметров здания и помещения:

Очаг пожара считается расположенным в помещении, если он находится на одном этаже с элементом Помещение и их горизонтальные проекции (вид сверху) пересекаются.

При определении значения времени начала эвакуации в программе используется один из следующих источников: результат расчета Формулы П4.1, результат расчета Формулы П4.2, одно из значений Таблицы П4.1. Алгоритмы расчета Fenix+, выполняемые по данным формулам, приведены в тексте ниже. При выборе необходимой формулы учитываются следующие условия:

• Если в помещении нет очага пожара, то время начала эвакуации для расположенных в нем людей определяется результатом Формулы П4.2 или значением из Таблицы П4.1, определенного заданным классом ФПО.
• Если результат расчета по Формуле П4.1 больше одного из двух: результата расчета Формулы П4.2 или значений Таблицы П4.1, то время начала эвакуации для расположенных в нем людей определяется результатом расчёта Формулы П4.2 или значением из Таблицы П4.1.
• Если результат расчета по Формуле П4.2 больше любого из значений Таблицы П4.1, то время начала эвакуации определяется по Таблице П4.1.
• Если здание не оборудовано системами оповещения (АУПС и СОУЭ), то время начала эвакуации определяется по Таблице П4.1.
• Если значение времени начала эвакуации определяется по Таблице П4.1, но для здания не задан класс ФПО, то в программе будет выбрано максимальное значение из таблицы — 6 мин.

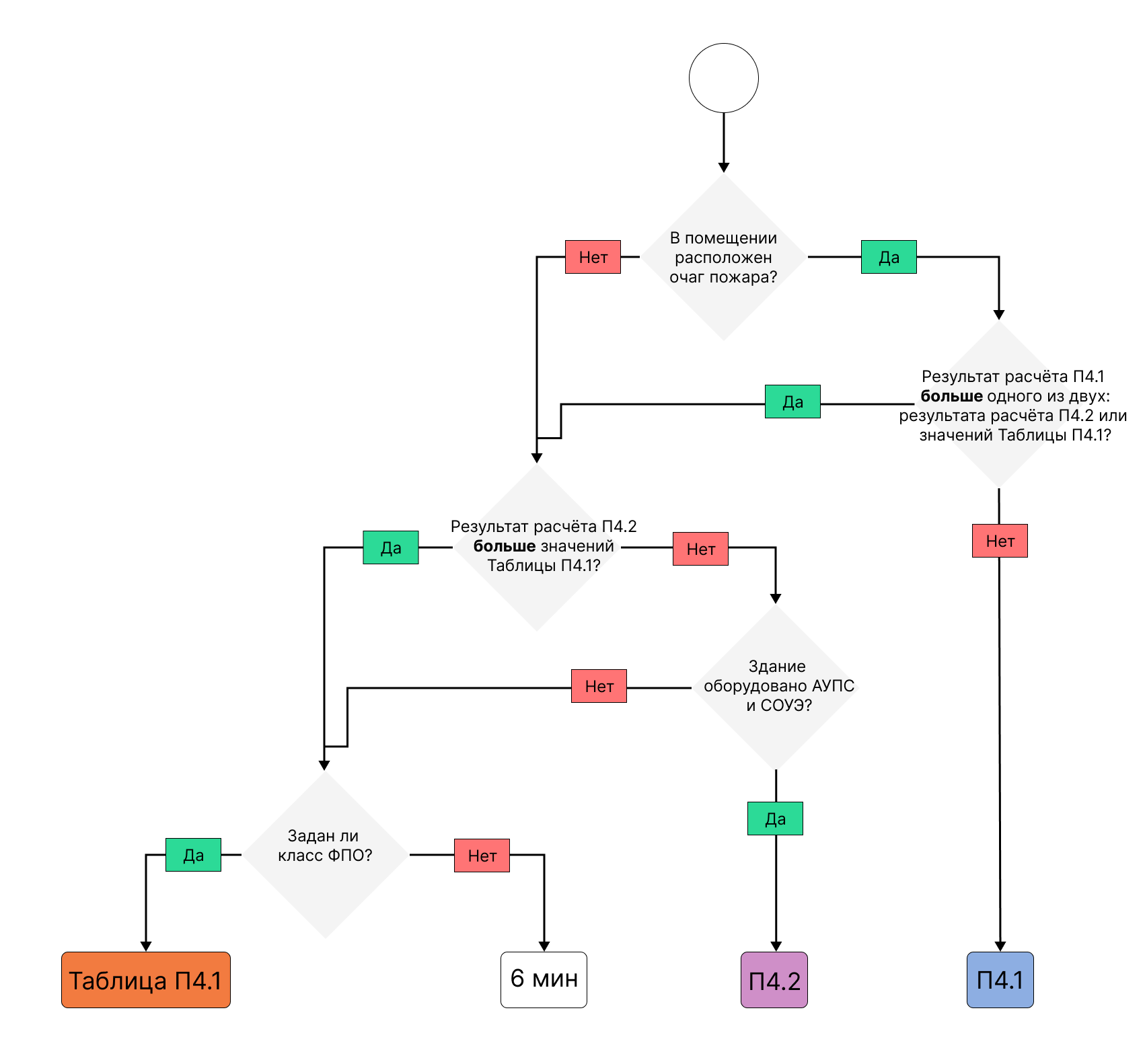

В определении того, какой источник значений будет использован в программе, может помочь следующая схема:

{width=70%}

Указанные формулы рассчитываются в программе следующим образом:

• Формула П4.1.

  $t_{\text{нэ}} = 5 + 0,01\cdot F$

  где $F$ — суммарная площадь всех помещений с очагом пожара, $\text{м}^2$

• Формула П4.2. Время начала эвакуации для зданий, оборудованных системами оповещения (АУПС и СОУЭ). Их наличие в программе задаётся в свойствах здания.

  $t_{\text{нэ}} = t_{\text{пор}} + t_{\text{инерц}}^{\text{обн}} + t_{\text{задерж}}^{\text{СОУЭ}} + t_{\text{предв}}$,

  где:

  $t_{\text{пор}}$ — время достижения контролируемой извещателем величины порогового значения. При отсутствии в проекте извещателя будет принято условие об отсутствии систем оповещения, а значение $t_{\text{нэ}}$ будет взято в программе согласно Таблице П4.1.

  $t_{\text{инерц}}^{\text{обн}}$ — время задержки, связанное с инерционностью системы обнаружения пожара. По умолчанию имеет значение 20с, согласно методике №1140, приложению 11 (6). При наличии в проекте извещателя типа спринклер, задержка срабатывания извещателя определяется в программе автоматически с расчетом формулы, соответствующей пункту (7) приложения 11 методики.

  $t_{\text{задерж}}^{\text{СОУЭ}}$ — время задержки, связанное с задержкой оповещения людей при пожаре. По умолчанию значение равно нулю. Вручную значение задается в поле Задержка оповещения в свойствах Человека, Помещения, Этажа или Здания.

  $t_{\text{предв}}$ — время проведения предварительных действий, предшествующих началу эвакуации. Принимается равным: 60 с — при заданном классе функциональной пожарной опасности Ф1, 30 с — для других классов или для здания без заданного класса ФПО.

• Таблица П4.1. Для классов из 1-го и 2-го пункта таблицы — время начала эвакуации будет взято за 6 минут. Для классов из 3-го, 4-го или 5-го пункта — 3 минуты.

Для производственных объектов

Если местом возникновения пожара является помещение, в котором отсутствуют препятствия, мешающие при визуальном осмотре обнаружить пожар одновременно всеми находящимися в нём людьми, — необходимо в свойствах элемента Помещение активировать опцию Зальное помещение, а в Параметрах моделирования эвакуации установить флажок Время начала эвакуации равно нулю для зальных помещений.

Расчет времени начала эвакуации

Расчёт в программе выполняется автоматически по методике, утвержденной приказом МЧС России от 26.06.24 г. № 533, Приложению 1, с учётом параметров помещения и расположения очага пожара:

При определении значения времени начала эвакуации в программе используется один из следующих источников: результат расчета Формулы (11) методики; результат расчета Формулы (12); одно из значений Таблицы 1, пункта 47. При выборе необходимой формулы учитываются следующие условия:

• Для помещений без очага пожара время начала эвакуации определяется по Формуле (12) или согласно выбранному Наименованию объекта (в свойствах Помещения/Этажа/Здания, согласно Таблице 1 п. 47 методики), если данных для вычисления по Формуле (12) недостаточно.
• Если активировано свойство Зальное помещение — время начала эвакуации для людей, которые находятся в данном помещении, принимается равным нулю.
• Если результат расчета Формулы (11) больше и результата расчета Формулы (12), и значений Таблицы 1 п. 47, то используется результат расчета Формулы (12) или значение из Таблицы 1 п. 47.
• Если данных для вычисления значения по Формуле (12) недостаточно, то время начала эвакуации определяется по Таблице 1 п. 47. Такой сценарий выполняется, если здание не оборудовано системами оповещения (АУПС и СОУЭ).

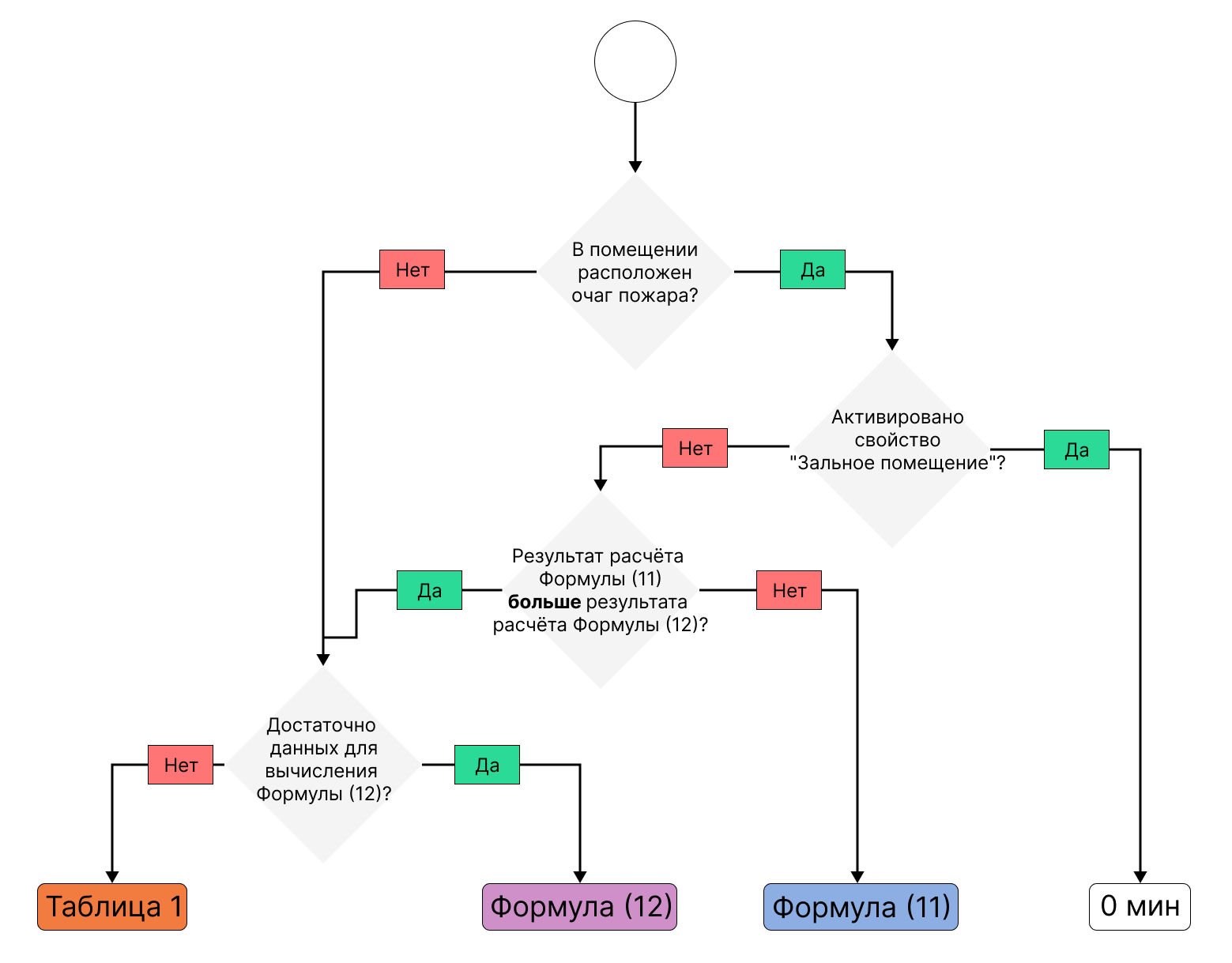

В определении того, какой источник значений времени начала эвакуации будет использован в программе, может помочь следующая схема:

{width=70%}

Указанные формулы применяются в программе следующим образом:

• Формула (11). Время начала эвакуации по суммарной площади помещений с очагом пожара:

  $t_{\text{нэ}} = 5 + 0,01\cdot F$

  где $F$ — суммарная площадь всех помещений с очагом пожара, $\text{м}^2$

• Формула (12). Время начала эвакуации для зданий, оборудованных системами оповещения (АУПС и СОУЭ). Их наличие в программе задаётся в окне Экспликация помещений.

  $t_{\text{нэ}} = t_{\text{пор}} + t_{\text{инерц}}^{\text{обн}} + t_{\text{инерц}}^{\text{СОУЭ}} + t_{\text{предв}}$,

  $t_{\text{пор}}$ — время достижения контролируемой извещателем величины порогового значения. При отсутствии в проекте извещателя $t_{\text{пор}}$ принимается за ноль.

  $t_{\text{инерц}}^{\text{обн}}$ — время задержки, связанное с инерционностью системы обнаружения пожара. Согласно методике №533 — значение определяется согласно методике №1140, а значит, по умолчанию имеет значение 20с, согласно приложению 11 (6). При наличии в проекте извещателя типа спринклер, задержка срабатывания извещателя определяется в программе автоматически с расчетом формулы, соответствующей пункту (7) приложения 11 методики.

  $t_{\text{задерж}}^{\text{СОУЭ}}$ — время задержки, связанное с задержкой оповещения людей при пожаре. По умолчанию значение равно нулю. Вручную значение задается в поле Задержка оповещения в свойствах Человека, Помещения, Этажа или Здания.

  $t_{\text{предв}}$ — время проведения предварительных действий, предшествующих началу эвакуации, включающее время, необходимое на проведение регламентных операций при пожаре. В программе принимается значение согласно отсутствию данных о должностных обязанностях персонала — 30 с.

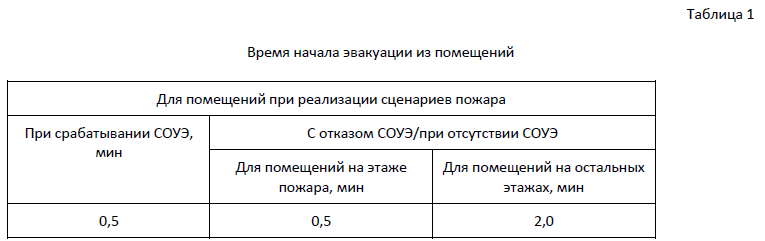

• Таблица 1 пункта 47 методики №533:



Вручную

Чтобы назначить время начала эвакуации для одного человека, выбранной группы или для всех людей в Здании, на Этаже или в Помещении, необходимо:

1. Выбрать вариант Вручную в параметрах моделирования эвакуации для сценария.

2. Задать время начала эвакуации для здания, каждого этажа, помещения, а также индивидуально для каждого человека.

   • Человека. Время начала эвакуации человека можно задать в параметрах инструмента до добавления его в сценарий, или после, при выборе человека или группы эвакуируемого контингента.

   • Этажа. Время начала эвакуации людей, находящихся на этаже, задается в окне Свойства этажа (подробнее см. раздел Просмотр и редактирование свойств этажей).

     {width=45%}

   • Помещения. Время начала эвакуации людей, находящихся в помещении, задается в параметрах элемента Помещение, выбрав его в редакторе топологии или в дереве сценария.

     {width=55%}

   • Здания. Время начала эвакуации людей, находящихся в здании, задается в окне Свойства здания (подробнее см. раздел Задание свойств здания).

При выборе способа определения времени начала эвакуации Вручную, но без указания значения в свойствах Человека, Этажа, Помещения или Здания, оно будет принято равным нулю.

В случае если для человека, помещения, этажа и здания указано разное время начала эвакуации, то следует руководствоваться следующими правилами определения времени начала эвакуации человека:

1. Если для человека задано время начала эвакуации, то время начала эвакуации равно времени начала эвакуации, которое задано для этого человека. Иначе руководствуемся правилом 2.
2. Если человек находится в помещении, и для помещения задано время начала эвакуации, то время начала эвакуации человека равно времени начала эвакуации, которое задано для этого помещения. Иначе руководствуемся правилом 3.
3. Если для этажа, на котором находится человек, задано время начала эвакуации, то время начала эвакуации человека равно времени начала эвакуации, которое задано для этого этажа. Иначе руководствуемся правилом 4.
4. Если для здания, в котором находится человек, задано время начала эвакуации, то время начала эвакуации человека равно времени начала эвакуации, которое задано для этого здания. Иначе время начала эвакуации равно 0.

Пример 1.

В данном примере для этажа установлено время начала эвакуации.

Время начала эвакуации людей, находящихся в помещении 1, составит 7 сек (как задано для помещения).

Для людей в помещении 2 время начала эвакуации составит 15 сек (как задано для этажа).

{width=80%}

Пример 2.

В данном примере для этажа не установлено время начала эвакуации.

Время начала эвакуации людей, находящихся в помещении 1, составит 7 сек (как задано для помещения).

Для людей в помещении 2 время начала эвакуации будет определяться значением, заданным для каждого человека (по умолчанию 0 сек).

{width=80%}

Вручную с приоритетом методики

Этот вариант определения времени начала эвакуации является промежуточным между вариантом В соответствии с методикой и вариантом Вручную.

Если выбран вариант Вручную с приоритетом методики, то время начала эвакуации людей определяется в соответствии с методикой для всех случаев, кроме тех, когда оно задано в параметрах Человека, Помещения, Этажа или Здания

Вариант Вручную с приоритетом методики рекомендуется использовать, например, в случае, если необходимо задать время начала эвакуации только для нескольких помещений во всём здании.
