Определение расчетных величин пожарного риска для каждого сценария в Fenix+ происходит автоматически после завершения моделирования динамики развития пожара или моделирования эвакуации для подготовленного сценария. Расчёт риска в Fenix+ для типа проекта “Метрополитен” выполняется в соответствии с Методикой, утвержденной приказом МЧС России от 28.08.25 г. № 554 (далее Методика №554).
Для подготовки сценария необходимо разместить топологическую, эвакуационную и пожарную составляющую, задать свойства сценария, здания, этажей, помещений, а также провести проверку на ошибки.

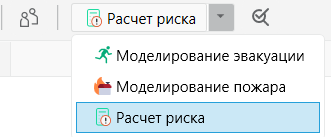

Для запуска процесса Расчёт риска для сценария, нажмите на кнопку “Расчет риска” в панели управления или на вкладке Моделирование. При запуске “Расчета риска” автоматически будет произведено моделирование эвакуации и пожара, а затем расчёт риска.

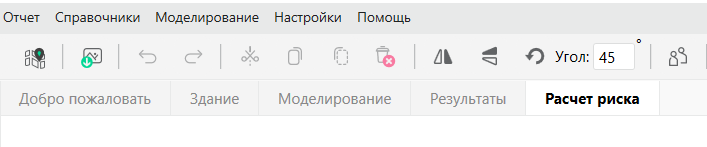

Чтобы посмотреть результаты расчета, перейдите на вкладку Расчет риска.
Вкладка Расчет риска
На вкладке будут отображены:
-

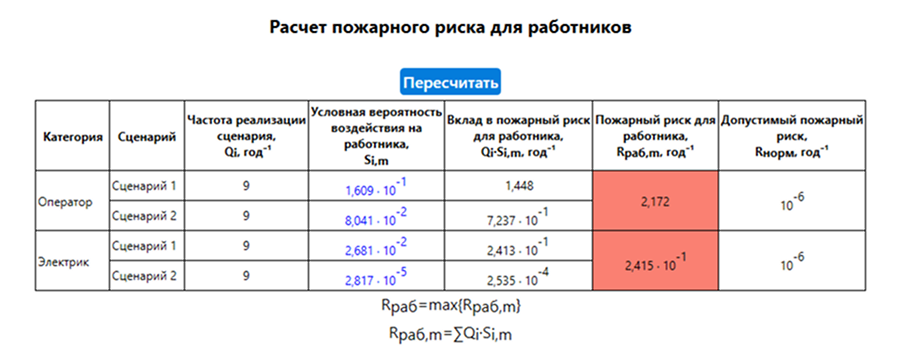

Таблицы с промежуточными и итоговыми значениями индивидуального пожарного риска для разных категорий людей — работников и посетителей.
Тип категории людей (работник или посетитель) задаётся в Менеджере категорий.
-

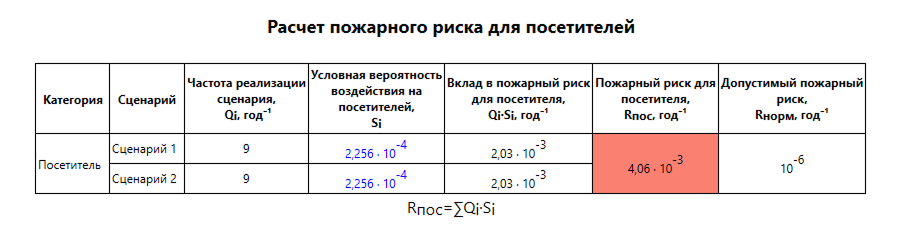

Формулы расчёта индивидуального пожарного риска для посетителей.
-
Кнопка Пересчитать. При нажатии кнопки (или клавиши F5) будет проведён пересчет расчетных величин пожарного риска, без повторного запуска моделирования эвакуации и динамики развития пожара. Данные в таблице будут обновлены.
-
Сравнение результатов с нормативными значениями:
- Если полученная величина индивидуального пожарного риска превышает нормативное значение, то ячейка с соответствующим значением будет выделена красным цветом.
- Если полученная величина индивидуального пожарного риска не превышает нормативное значение, то ячейка с соответствующим значением будет выделена зеленым цветом.
- Ячейка будет выделена жёлтым цветом, если время моделирования пожара для сценария меньше $1.25 \: \cdot$ времени эвакуации. В этом случае, если не произошло блокирование путей эвакуции, невозможно достоверно определить вероятность эвакуации.

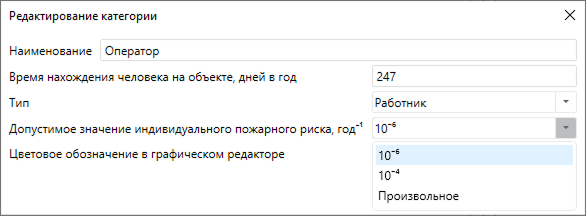

Допустимый пожарный риск ($R_{\text{норм}.}$). Нормативное значение, с которым проводится сравнение пожарного риска. Для типа проекта “Метрополитен” оно соответствует значениям, указанным в п. 4 Методики №554. Значение по умолчанию равно $10^{-6}$ $\text{год}^{-1}$. Иное значение можно задать на вкладке Менеджер категорий, при редактировании или создании категории.
Пожарный риск для работника/посетителя ($R_{\text{раб},m}$) — итоговое значение пожарного риска для одной категории людей. В программе расчёт проводится по формуле (8) п.31 Методики №554 для людей типа Работник* и по формуле (2) Методики №554 для людей типа Посетитель.
Вклад в пожарный риск для работника/посетителя ($Q_i \cdot S_i$) — произведение значений Условная вероятность воздействия и Частота реализации сценария для одного сценария и одной категории людей.
Условная вероятность воздействия на работника/посетителя ($S_i$) — определяется по формуле (9) Методики №554 для работника и формуле (3) Методики №554 для посетителя. Чтобы просмотреть промежуточные значения, которые использовались при расчете потенциального риска, необходимо нажать левой кнопкой мыши на соответствующе численное значение в таблице, в программе будет открыто новое окно: Окно “Расчет условной вероятности воздействия ОФП на посетителя” или Окно “Расчет условной вероятности воздействия ОФП на работника”.
Частота реализации сценария пожара ($Q_i$) — частота реализации сценария пожара. Может быть определена автоматически или задана вручную. Значение будет определено согласно следующим условиям:
-
Если задано Наименование в свойствах Здания или Этажа и очаг пожара находится в помещении — значение в программе будет определено произведением суммарной площади Помещений с очагом пожара и одним из значений Таблицы 1 Приложения 1 Методики №554, соответствующему указанному Наименованию.
Площадь помещения включается в суммарную площадь помещений с Очагом пожара, если элементы помещения и очага пожара находятся на одном этаже и их горизонтальные проекции (вид сверху) пересекаются.
Если для здания и этажа заданы разные наименования, отличные от Нет информации, то принимается значение частоты, определенное для этажа, на котором находится очаг пожара.
-
Если для здания и этажа выбран вариант наименования Нет информации, частота возникновения пожара для сценария будет равна 1.
-
Если очаг пожара находится вне помещения, частота возникновения пожара для сценария будет равна 1.
-
Будет использовано значение, указанное вручную в Свойствах сценария, если в окне свойств сценария способ определения частоты изменён на “$Q_j$ определяется вручную”
При указании частоты реализации сценария вручную, “Наименования” здания или этажа не будут играть роли при определении частоты реализации сценария пожара.
Указывать частоту реализации пожара вручную необходимо в случае, когда здание не относится ни к одному из доступных для выбора в программе наименований объектов.
Окно “Расчет условной вероятности воздействия ОФП на работника”

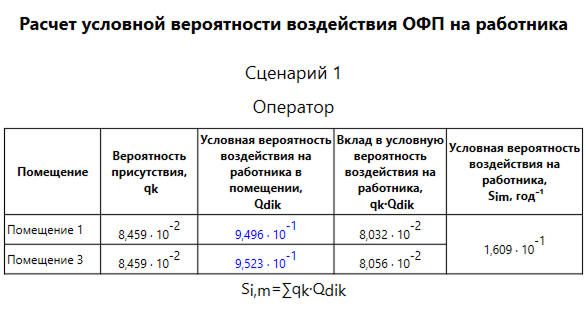

При нажатии в таблице на значения в ячейке Условная вероятность воздействия на работника будет открыто новое окно.
В нем отображена таблица с промежуточными значениями расчёта Условной вероятность воздействия на работника для одной категории типа “Работник” и для одного сценария. Под таблицей — формула, по которой Fenix+ проводит расчёт.
{width=80%}
Условная вероятность воздействия на работника ($S_i$) — итоговое значение для одной категории типа “Работник” для всех помещений, в котором находятся люди этой категории, и для одного сценария (выбранного на вкладке ранее). Расчёт производится по формуле (9) Методики №554.
Вклад в условную вероятность ($q_K \cdot Q_{dik}$) — значение условной вероятности для одного помещения, в котором находятся люди выбранной категории, определяемое произведением значений Вероятности присутствия ($q_K$) и Условной вероятность воздействия на работника в помещении ($Q_{dik}$).
Условная вероятность воздействия на работника в помещении ($Q_{dik}$) определяется в программе автоматически по формуле (10) Методики №554. Чтобы просмотреть промежуточные значения, которые использовались при расчете этой величины, необходимо нажать на числовое значение — в программе будет открыто новое окно, в нём будет отображена таблица Условная вероятность воздействия ОФП на работника в помещении.
Вероятность присутствия ($q_k$) работника (посетителя) указанной категории в определенном помещении будет определена автоматически на основании данных, заданных в Менеджере категорий. В Fenix+ рассчитывается согласно формуле:
$q_k = \frac{a}{365}\cdot \frac{b}{24}$, где
a — Количество дней в году, когда человек может находиться на объекте,
b — Количество часов, сколько человек находится в каждом помещении в течение дня.
Окно “Расчет условной вероятности воздействия ОФП на посетителя”

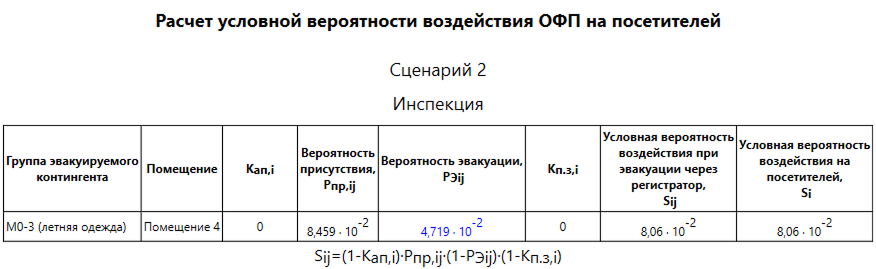

При нажатии в таблице на значения Условная вероятность воздействия на посетителей будет открыто новое окно. В нем отображена таблица с промежуточными значениями расчёта Условной вероятности воздействия на посетителей для одной категории типа “Посетитель” и для одного сценария. Под таблицей — формула, по которой Fenix+ проводит расчёт.
{width=80%}
Условная вероятность воздействия на посетителей ($S_i$) — максимальное значение вероятности для одной категории типа “Посетитель” для всех помещений, в котором находятся люди этой категории, и для одного сценария (выбранного на вкладке ранее). Расчёт в программе производится по формуле (3) Методики №554.
Условная вероятность воздействия при эвакуации через регистратор ($S_{ij}$) — итоговое значение условной вероятности воздействия для одной категории типа “Посетитель” для всех помещений, в котором находятся люди этой категории, и для одного сценария (выбранного на вкладке ранее). Расчёт в программе производится по формуле (4) Методики №554.
$K_{\text{п.з}, i}$ — коэффициент, характеризующий соответствие технических средств системы противопожарной защиты требованиям нормативных документов по пожарной безопасности. Для типа проекта “Метрополитен” расчёт этого коэффициента программа производит согласно формуле (6) Методики №554. Промежуточные значения для расчёта данного коэффициента будут определены согласно установленным в Свойствах здания данным для параметров: Автоматические установки пожарной сигнализации ($K_{\text{обн}, i}$), Системы управления и оповещения эвакуации ($K_{\text{СОУЭ}, i}$), Системы противодымной защиты ($K_{\text{пдз}, i}$). Подробнее об их возможных значениях в разделе Экспликация помещений.
Вероятность эвакуации ($\text{Р}_{\text{Э}ij}$) — значение, рассчитываемое по формуле (11) Методики №554. Чтобы просмотреть промежуточные значения, которые использовались при расчете вероятности эвакуации, необходимо нажать левой кнопкой мыши по соответствующим численным значениям в таблице, в программе будет открыто новое окно, в которой будет расположена Расчёт вероятности по эвакуационным путям (работники и посетители).
Вероятность присутствия ($\text{Р}_{\text{пр},ij}$) указанной категории в помещении будет определена автоматически на основании данных, введенных или импортированных в Менеджер категорий. В Fenix+ рассчитывается согласно формуле:
$\text{Р}_{\text{пр},ij} = \frac{a}{365}\cdot \frac{b}{24}$,
где
a — Количество дней в году, когда человек может находиться на объекте,
b — Количество часов, сколько человек находится в каждом помещении в течение дня.
$K_{\text{ап}, i}$ — коэффициент, характеризующий соответствие установок автоматического пожаротушения (АУП) требованиям нормативных документов по пожарной безопасности. В Fenix+ значение данного коэффициента будет установлено согласно указанному типу Автоматические установки пожаротушения в Свойствах здания. Подробнее о возможных значениях в разделе Экспликация помещений.
Группа эвакуируемого контингента — название контингента, для которого в строке таблицы указан расчёт. Контингент соответствует выбранному в настройках Человека.
Условная вероятность воздействия ОФП на работника в помещении

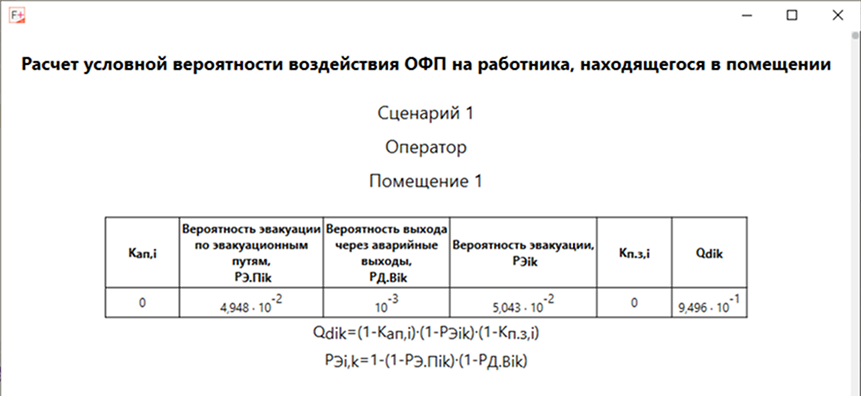

При нажатии в таблице на значения Условная вероятность воздействия на работника в помещении будет открыто новое окно. Первая таблица будет содержать промежуточные значения Условная вероятность воздействия на работника в помещении.
{width=80%}
$Q_{dik}$ — итоговое значение Условной вероятности поражения человека, рассчитываемое по формуле (10) Методики №554.
$K_{\text{п.з}, i}$ — коэффициент, характеризующий соответствие технических средств системы противопожарной защиты требованиям нормативных документов по пожарной безопасности. Для данного коэффициента Fenix+ проводит расчёт согласно формуле (6) Методики №554. Промежуточные значения для расчёта данного коэффициента будут определены согласно установленным в Свойствах здания данным для параметров: Автоматические установки пожарной сигнализации ($K_{\text{обн}, i}$), Системы управления и оповещения эвакуации ($K_{\text{СОУЭ}, i}$), Системы противодымной защиты ($K_{\text{пдз}, i}$). Подробнее об их возможных значениях в разделе Экспликация помещений.
Вероятность эвакуации ($\text{Р}_{\text{Э}}$) — значение, рассчитываемое по формуле (11) Методики №554, согласно определённым в программе значениям Вероятности эвакуации по эвакуационным путям и Вероятности выхода через аварийные выходы.
Вероятность эвакуации по эвакуационным путям ($\text{Р}_{\text{Э.Пik}}$) — значение, рассчитываемое в Fenix+ по правилам, описанным ниже, в разделе Расчёт вероятности по эвакуационным путям (работники и посетители)
Вероятность выхода через эвакуационные выходы ($\text{Р}_{\text{Д.Вik}}$) — вероятность выхода группы эвакуируемого контингента через аварийные выходы. Определяется на основании того, активирована ли опция для параметра В здании имеются аварийные выходы в окне Свойства здания. При наличии аварийных выходов значение равно $0,03$, при их отсутствии — $0,001$.
Расчёт вероятности по эвакуационным путям (работники и посетители)

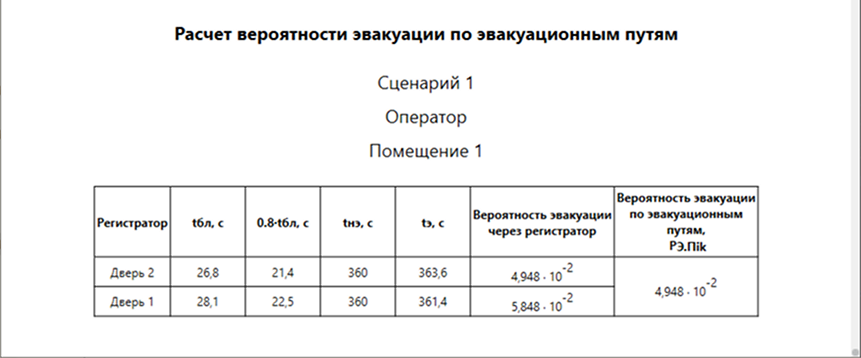

Вторая таблица в окне, открываемом при нажатии на значения Условная вероятность поражения человека, отображает промежуточные значения для расчёта Вероятности эвакуации по эвакуационным путям.
{width=80%}
Вероятность эвакуации по эвакуационным путям ($\text{Р}_{\text{Э.Пik}}$) — наименьшее значение из полученных значений Вероятности эвакуации через регистратор ($E_{i,j}$ для работника).
Вероятность эвакуации через регистратор — вероятность эвакуации для работников и посетителей при пожаре для одного размещённого в сценарии регистратора. Расчёт проводится расчёт по формуле (5) п. 19 Методики №554:
$P_{\text{э},i,j} = \begin{cases} 0,999 \cdot \frac{0,8 \cdot t_{\text{бл.,i,j}} — t_{\text{р.,i,j}}}{t_{\text{н.э,i,j}}}, \: \text{если } \: t_{\text{р.,i,j}} < 0,8 \cdot t_{\text{бл.,i,j}} < t_{\text{р.,i,j}} + t_{\text{е.э,i,j}} \\ 0,999, \: \text{если } \: (t_{\text{р.,i,j}} + t_{\text{н.э,i,j}} \le 0,8 \cdot t_{\text{бл.,i,j}}) \\ 0,001, \: \text{если } \: t_{\text{р.,i,j}} \ge 0,8 \cdot t_{\text{бл.,i,j}} \end{cases}$
где, $t_{\text{бл.,i,j}}$ — Время блокирования (время от начала реализации сценария пожара до блокирования эвакуационных путей по достижению критических значений опасных факторов пожара. Набор контролируемых опасных факторов пожара задается в настройках параметров расчета риска).
$t_{\text{р.,i,j}}$ — Расчетное время эвакуации (отрезок времени от времени начала эвакуации до достижения последнего человека из группы пожаробезопасной зоны).
$t_{\text{н.э,i,j}}$ — Время начала эвакуации (интервал времени от начала реализации сценария пожара до начала эвакуации людей).
Данная формула совпадает с формулой расчёта вероятности по Методике №1140, но не учитывает время существования скоплений.
Величины, определяющие вероятность эвакуации, также можно посмотреть на вкладке Результаты | Сравнение эвакуации и пожара
