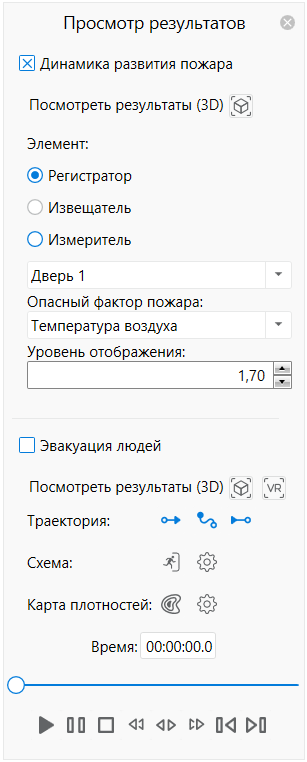

На данной панели содержатся элементы управления, при помощи которых можно управлять воспроизведением и просмотром результатов моделирования эвакуации людей (только в проектах по расчету пожарного риска) и динамики развития пожара (как в проектах по расчету пожарного риска, так и в проектах по расчету противопожарных расстояний).
{width=40%}
В зависимости от типа открытого проекта внешний вид панели воспроизведения результатов моделирования может немного отличаться от представленного.
В проектах по расчету пожарного риска приложение Fenix+ 3 позволяет воспроизводить эвакуацию людей и динамику развития пожара как одновременно, так и по отдельности. Для этого необходимо установить соответствующие флажки.
На панели расположены следующие элементы управления:
СЕКЦИЯ МОДЕЛИРОВАНИЯ ДИНАМИКИ РАЗВИТИЯ ПОЖАРА
{width=30%} - отображать динамику развития пожара;
- посмотреть динамику развития пожара с помощью программы Smokeview;
{width=30%} - выбор ОФП, для которых нужно отображать поля;
{width=30%} - выбор регистратора для отображения полей ОФП;
{width=30%} - выбор уровня отображения полей ОФП.
СЕКЦИЯ МОДЕЛИРОВАНИЯ ЭВАКУАЦИИ ЛЮДЕЙ
{width=30%} - отображать эвакуацию людей;
— отображать пройденный путь;
— отображать весь путь;
— отображать предстоящий путь;
— отображать схемы эвакуации людей;
— отобразить настройки схем эвакуации людей;
— отображать карту плотностей;
— отобразить настройки карты плотностей;
{width=10%} — индикатор времени просмотра.
СЕКЦИЯ УПРАВЛЕНИЯ ВОСПРОИЗВЕДЕНИЕМ МОДЕЛИРОВАНИЯ
— запустить просмотр;
— приостановить просмотр;
— остановить просмотр;
— уменьшить скорость воспроизведения;
— воспроизвести в реальном времени;
— увеличить скорость воспроизведения;
— шаг назад;
— шаг вперед.
При просмотре результатов моделирования можно изменять время воспроизведения, как путем перемещения ползунка, так и редактируя время воспроизведения вручную.
Чтобы изменить время воспроизведения вручную, выполните следующие действия:
- Приостановите просмотр, нажав на кнопку .
- Задайте время, указав в поле Время нужное значение и нажав клавишу Enter.
- Возобновите просмотр, нажав на кнопку .
По умолчанию элементы управления, расположенные на панели просмотра результатов моделирования, недоступны. Данные элементы управления становятся доступны автоматически после завершения моделирования эвакуации и/или моделирования динамики развития пожара.
