Измерение ОФП на поверхности объектов

Время чтения

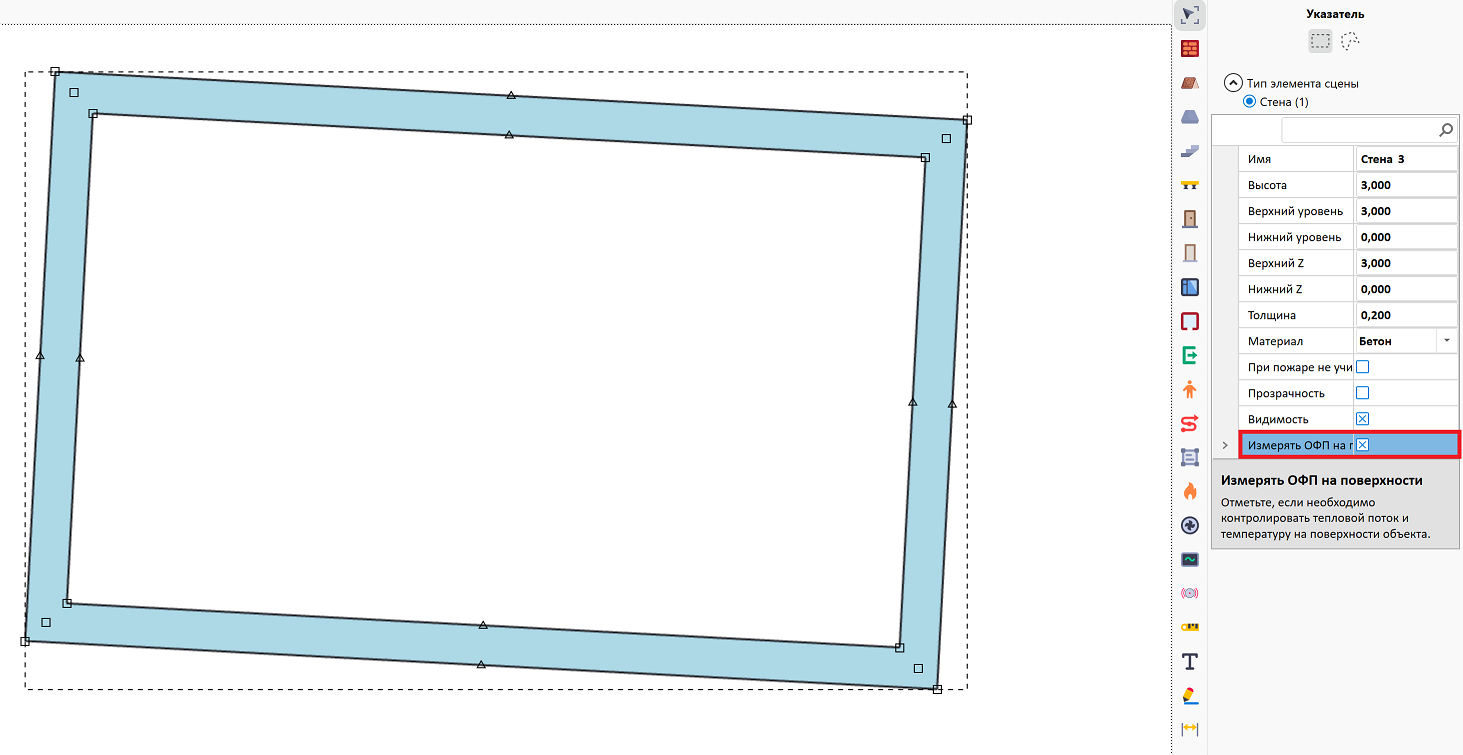

В проектах типа “Универсальный” приложение Fenix+ 3 позволяет измерять ОФП на поверхности объектов. Для этого выберите желаемый объект на сцене и в свойствах этого объекта установите флажок для параметра Измерять ОФП на поверхности.

Для просмотра результатов расчета нужно выполнить моделирование динамики развития пожара (подробнее см. раздел Запуск и прекращение моделирования динамики развития пожара) и затем перейти на вкладку Результаты.

На вкладке Тепловой поток в левой части окна отобразится таблица с результатами расчета (значениями критического теплового потока (qкрит), допустимого теплового потока (qдоп) и падающего теплового потока (qпад)) для всех объектов, на поверхности которых измеряются ОФП, а в правой части окна будет отображаться график изменения плотности падающего теплового потока.

Измерение теплового потока

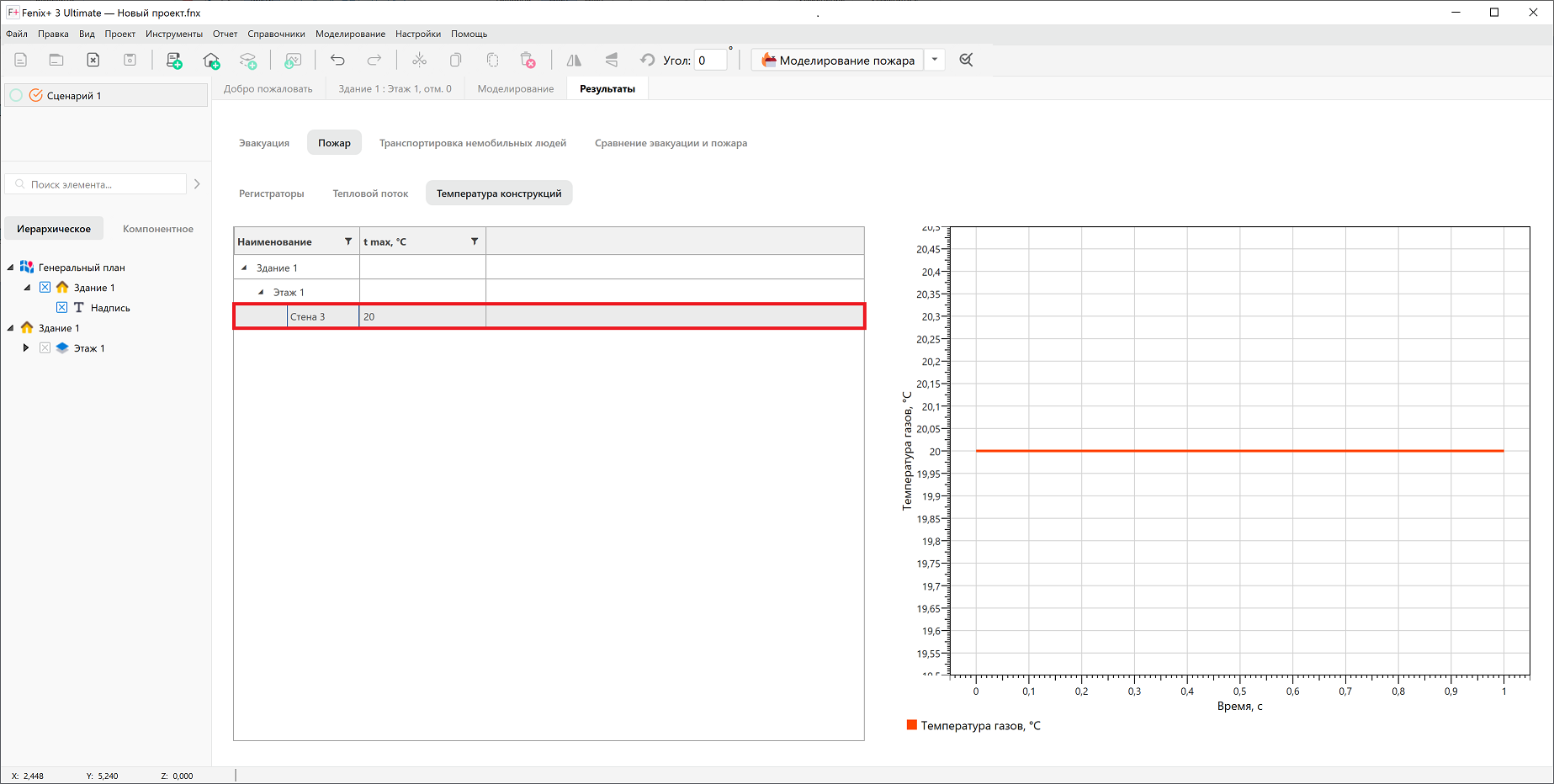

На вкладке Температура конструкций в левой части окна отобразится таблица с результатами расчета максимальной температуры конструкций для всех объектов, на поверхности которых измеряются ОФП, а в правой части окна будет отображаться график изменения температуры.

Измерение температуры конструкций
