Определение расчетных величин пожарного риска для каждого сценария в Fenix+ происходит автоматически после завершения моделирования динамики развития пожара или моделирования эвакуации для подготовленного сценария. Расчёт пожарного риска в Fenix+ для типа проекта “Гражданский объект” выполняется в соответствии с Методикой, утвержденной приказом МЧС России от 14.11.22 г. № 1140 (далее Методика №1140).
Для подготовки сценария необходимо разместить топологическую, эвакуационную и пожарную составляющую, задать свойства сценария, здания, этажей, помещений, а также провести проверку на ошибки.

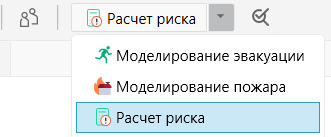

Для запуска процесса Расчёт риска для сценария, нажмите на кнопку “Расчет риска” в панели управления или на вкладке Моделирование. При запуске “Расчета риска” автоматически будет произведено моделирование эвакуации и пожара, а затем расчёт риска.

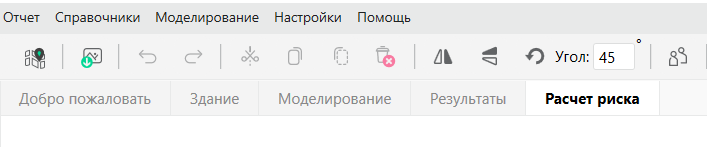

Чтобы посмотреть результаты расчета, перейдите на вкладку Расчет риска.

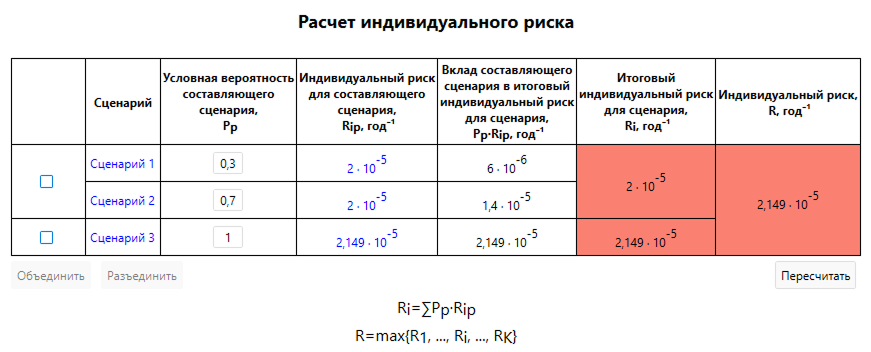

Вкладка “Расчет индивидуального риска”
На вкладке будут отображены:
-
Таблицы с промежуточными и итоговыми значениями индивидуального пожарного риска.
-
Формула расчёта индивидуального пожарного риска.
-
Кнопка Пересчитать. При нажатии кнопки (или клавиши F5) будет проведён пересчет расчетных величин пожарного риска, без повторного запуска моделирования эвакуации и динамики развития пожара. Данные в таблице будут обновлены.
-
Сравнение результатов с нормативными значениями:
- Если полученная величина индивидуального пожарного риска превышает нормативное значение, то ячейка с соответствующим значением будет выделена красным цветом.
- Если полученная величина индивидуального пожарного риска не превышает нормативное значение, то ячейка с соответствующим значением будет выделена зеленым цветом.
- Ячейка будет выделена жёлтым цветом, если время моделирования пожара для сценария меньше $1.25 \: \cdot$ времени эвакуации. В этом случае, если не произошло блокирование путей эвакуции, невозможно достоверно определить вероятность эвакуации.
Нормативное значение для типа проекта Гражданский объект равно $10^{-6}$ $\text{год}^{-1}$, согласно пункту 8 Методики №1140.
Определение расчетной величины пожарного риска заключается в расчете индивидуального пожарного риска для людей в здании.
Индивидуальный пожарный риск определяется как максимальное значение пожарного риска из всех рассмотренных в расчете сценариев пожара (формула (2) Методики).
Итоговый индивидуальный риск для сценария (Расчетная величина индивидуального пожарного риска при реализации сценария пожара) ($R_i$) определяется как сумма рисков всех составляющих сценариев, с учётом вероятность нахождения противопожарной двери в открытом или закрытом положении. (формула (8) Методики).
Группа эвакуируемого контингента: количество и типы групп расположенных в сценарии людей определены в Fenix+ в соответствии с приложением №2 к методике. При определении групп людей эвакуируемого контингента Fenix+ учитывает указанный контингент людей и их размещение в Помещении. Люди, не находящиеся в помещении, относятся к самостоятельной группе. Например, люди, принадлежащие к одному контингенту, но находящиеся в разных помещениях, будут относиться к разным группам эвакуируемого контингента.
Группировка сценариев
Для группировки сценариев установите флажки для требуемых сценариев и нажмите кнопку Объединить. Для отмены группировки — Разъединить.
При группировке сценариев значения Итогового индивидуального риска для сценария для них будут объединены в один.
Один из примеров использования объединения сценариев является случай, когда в сценарии расположены противопожарные двери и необходимо задать разное значение условной вероятности реализации сценария — для закрытого и открытого положения противопожарной двери.
Окно “Расчет индивидуального риска для сценария”

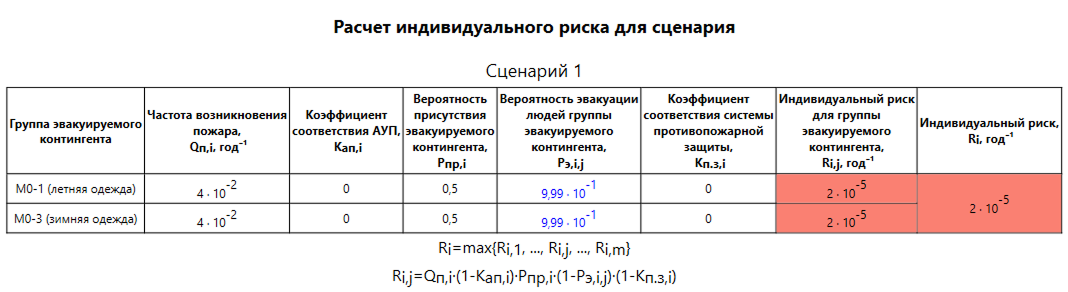

При нажатии на значение индивидуального риска для составляющего сценария в таблице, откроется диалоговое окно с деталями расчета индивидуального пожарного риска для всех групп эвакуируемого контингента в этом сценарии. Детали расчета отображаются отдельно для каждой группы эвакуируемого контингента.
Итоговый индивидуальный риск для группы эвакуируемого контингента ($R_{i,j}$) определяется в Fenix+ согласно формуле (4) Методики.
Коэффициент соответствия системы противопожарной защиты ($K_{\text{пз}, i}$) — коэффициент, характеризующий соответствие технических средств системы противопожарной защиты требованиям нормативных документов по пожарной безопасности. Для типа проекта “Гражданский объект” расчёт данного коэффициента выполняется по формуле (7) Методики №1140. Каждому из промежуточных значений будет назначено значение согласно указанным в Свойствах здания типам техническим средств, где $K_{\text{обн}, i}$ — Автоматические установки пожарной сигнализации, $K_{\text{СОУЭ}, i}$ — Системы управления и оповещения эвакуации, $K_{\text{пдз}, i}$ — Системы противодымной защиты. Подробнее о возможных значениях в разделе Экспликация помещений.
Коэффициент соответствия АУП ($K_{\text{ап}, i}$) — коэффициент, характеризующий соответствие установок автоматического пожаротушения (АУП) требованиям нормативных документов по пожарной безопасности. В Fenix+ значение данного коэффициента будет установлено согласно указанному типу Автоматические установки пожаротушения в Свойствах здания. Подробнее о возможных значениях в разделе Экспликация помещений.
Вероятность эвакуации людей группы эвакуируемого контингента — вероятность эвакуации, принимаемая, как наименьшее значений из вероятностей, определённых по *формуле (6) Методики №1140. Чтобы просмотреть промежуточные значения, необходимо нажать левой кнопкой мыши по соответствующим численным значением, в программе будет открыто новое окно: Окно “Расчет вероятности эвакуации людей группы эвакуируемого контингента”.
Вероятность присутствия эвакуируемого контингента — вероятность, расчёт значения для которой в программе выполняется согласно формуле (5) Методики, где $t_{\text{пр},i}$ — время присутствия эвакуируемого контингента в части здания. Время присутствия для типа проекта “Гражданский объект” можно задать в Свойствах здания. По умолчанию оно равно $12$ часам в сутки.
Частота возникновения пожара определяется на основании Наименования объекта, где возникает пожар. Список доступных наименований типов объектов для типа проекта “Гражданский объект” соответствует Таблице П3.1 Приложения 3 Методики №1140. Если Наименование объекта не указано (Нет информации), то частота возникновения пожара принимается равной $4 \cdot 10^{-2}$ $\text{год}^{-1}$.
Наименование объекта в Fenix+ можно задать в свойствах Здания, Этажей или Помещений. По умолчанию в поле Наименование указан вариант Нет информации.
Если для здания, этажа и помещения указаны разные значения Наименования объекта, то при определении частоты реализации сценария пожара работают следующие правила:
- Если для помещения с очагом пожара задано наименование, отличное от Нет информации, то принимается значение частоты, определенное для этого помещения.
- Если наименование помещения равно Нет информации, то принимается значение частоты, определенное для этажа, на котором находится очаг пожара.
- Если наименования для этажа и помещения не заданы, то принимается значение частоты, определенное для здания.
Окно “Расчет вероятности эвакуации людей группы эвакуируемого контингента”

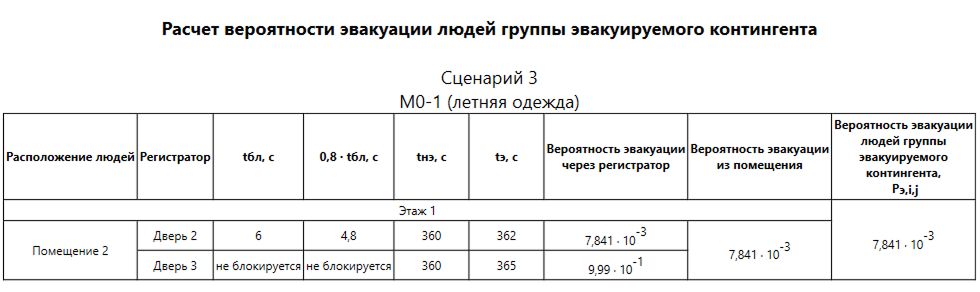

При нажатии на значение вероятности эвакуации людей группы эвакуируемого контингента в таблице отобразятся детали расчета вероятности эвакуации людей этой группы.
{width=80%}
Вероятность эвакуации людей группы эвакуируемого контингента — наименьшее значение из полученных значений Вероятности эвакуации через регистратор и Вероятности эвакуации из помещения.
Вероятность эвакуации через регистратор / из помещения — вероятность эвакуации при пожаре для одного размещённого в сценарии регистратора или помещения. Расчёт проводится расчёт по формуле (6) Методики №1140:
$P_{nj} = \begin{cases} 0,999 \cdot \frac{0,8 \cdot t_{\text{бл.nj}} — t_{\text{р.nj}}}{t_{\text{н.эnj}}}, \: \text{если } \: t_{\text{р.nj}} < 0,8 \cdot t_{\text{бл.nj}} < t_{\text{р.nj}} + t_{\text{е.эnj}} \: \text{и } \: t_{\text{ск}} \le 6 \: \text{мин} \\ 0,999, \: \text{если } \: (t_{\text{р.nj}} + t_{\text{н.эnj}} \le 0,8 \cdot t_{\text{бл.nj}}) \: \text{и } \: t_{\text{ск}} \le 6 \: \text{мин} \\ 0, \: \text{если } \: t_{\text{р.nj}} \ge 0,8 \cdot t_{\text{бл.nj}} \: \text{и } \: t_{\text{ск}} > 6 \: \text{мин} \end{cases}$
где, $t_{\text{бл.nj}}$ — Время блокирования (время от начала реализации сценария пожара до блокирования эвакуационных путей по достижению критических значений опасных факторов пожара. Набор контролируемых опасных факторов пожара задается в настройках параметров расчета риска.)
$t_{\text{р.nj}}$ — Расчетное время эвакуации. Время достижения последнего человека из группы пожаробезопасной зоны — элемента выхода или регистратора (отрезок времени от времени начала эвакуации до отметки времени эвакуации).
$t_{\text{н.эnj}}$ — Время начала эвакуации (интервал времени от начала реализации сценария пожара до начала эвакуации людей.)
$t_{\text{ск}}$ — время существования скоплений людей.
Если не все люди группы эвакуировались, то вероятность эвакуации для группы принимается равной нулю.
Составляющие вероятность эвакуации величины также можно посмотреть на вкладке Результаты | Сравнение эвакуации и пожара
