Результаты моделирования динамики развития пожара

В Fenix+ доступно несколько способов для просмотра результатов моделирования динамики развития пожара:

1. Просмотр таблиц и графиков на вкладке Результаты | Пожар.
2. Просмотр полей физических величин в редакторе топологии с помощью панели воспроизведения.
3. Просмотр результатов с помощью встроенной программы Smokeview.

Просмотр таблиц и графиков на вкладке Результаты | Пожар

Для просмотра результатов моделирования в виде таблиц и графиков в проектах по расчету пожарного риска перейдите на вкладку просмотра результатов моделирования Результаты и откройте внутреннюю вкладку Пожар.

Работа с графиком и таблицей на вкладке Регистраторы

На первой вложенной вкладке будут отображены результаты для каждого из установленных Регистраторов. В правой части экрана будут доступны к отображению графики изменения значений ОФП (Опасных Факторов Пожара), контролируемых в месте каждой установленной контрольной точки внутри области расчета, относительно времени.

Выбор набора ОФП, отображаемого на графике, для одной контрольной точки регистратора можно произвести одним из следующих способов:

• Для выбора одного ОФП: Нажмите на ячейку таблицы, содержащую значение нужного ОФП.
• Для выбора нескольких ОФП: Удерживайте клавишу Shift или Ctrl и нажмите левой кнопкой мыши по необходимым ячейкам значений.
• Для отображения всех ОФП: Выберете ячейку с ее названием.

Красная линия на графике показывает уровень предельно допустимого (критического) значения для выбранного ОФП. Критические значения по каждому из ОФП можно увидеть или отредактировать на вкладке Параметры расчета риска.

Шкала значения ОФП на графике нормируется относительно критического значения, приводя его к 1, при активации параметра “Приведенные к критическому” в общих настройках программы | Представление ОФП | Значения. Такое представление используется в программе по умолчанию для отображения нескольких факторов ОФП на одном графике. ОФП с критическим значением, приведенным к единице, будут помечены в легенде графика знаком (*).

Вкладка Извещатели

Для просмотра графиков изменения контролируемой величины в извещателях перейдите на вкладку Извещатели.

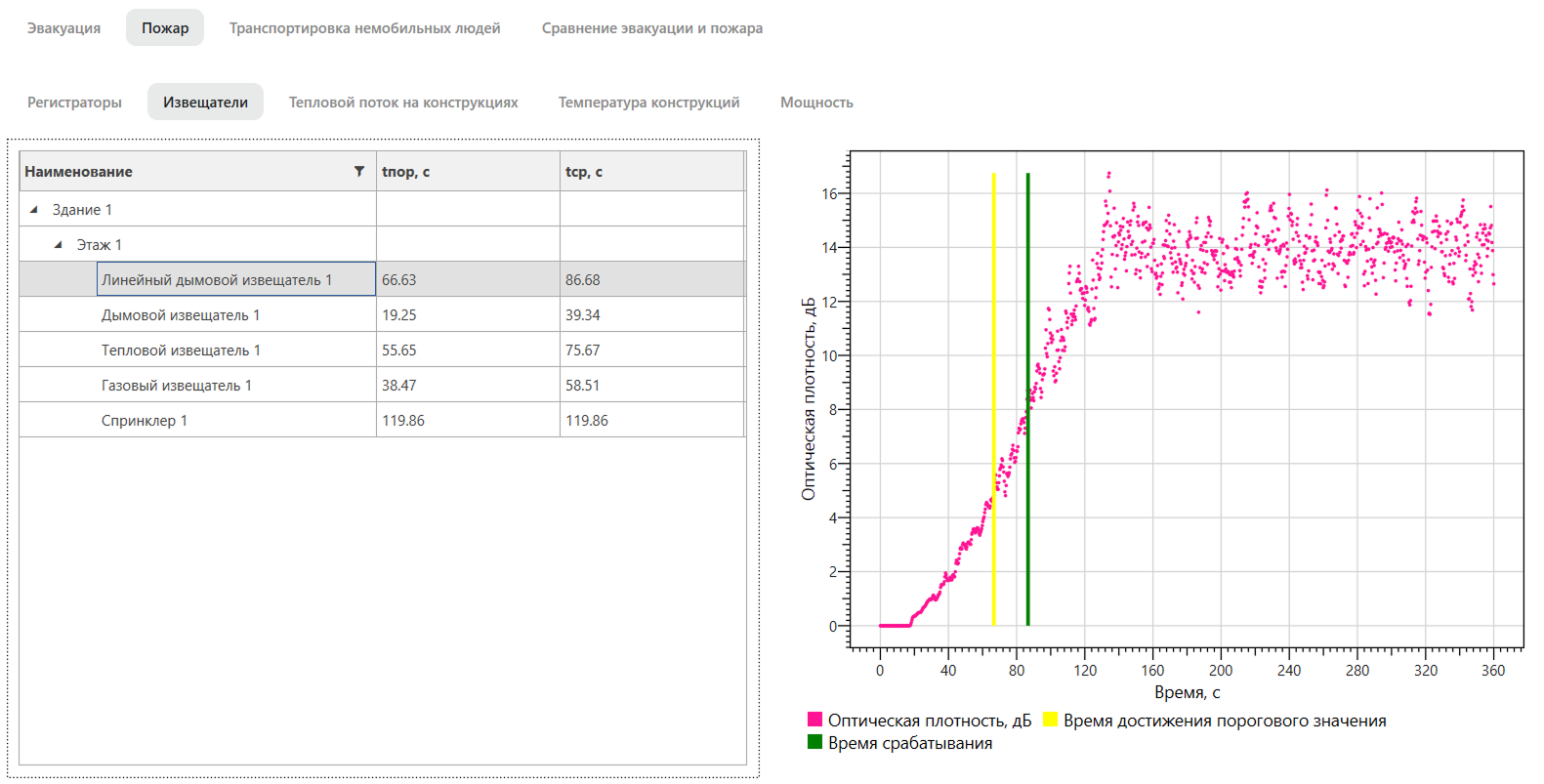

Для линейного дымового извещателя и для спринклера вертикальная ось на графике показывает значение измеряемой величины, желтая линия показывает время достижения порогового значения (с), а зеленая линия — время срабатывания извещателя (с).

{width=70%}

Для извещателей с зоной контроля для просмотра доступны три графика:

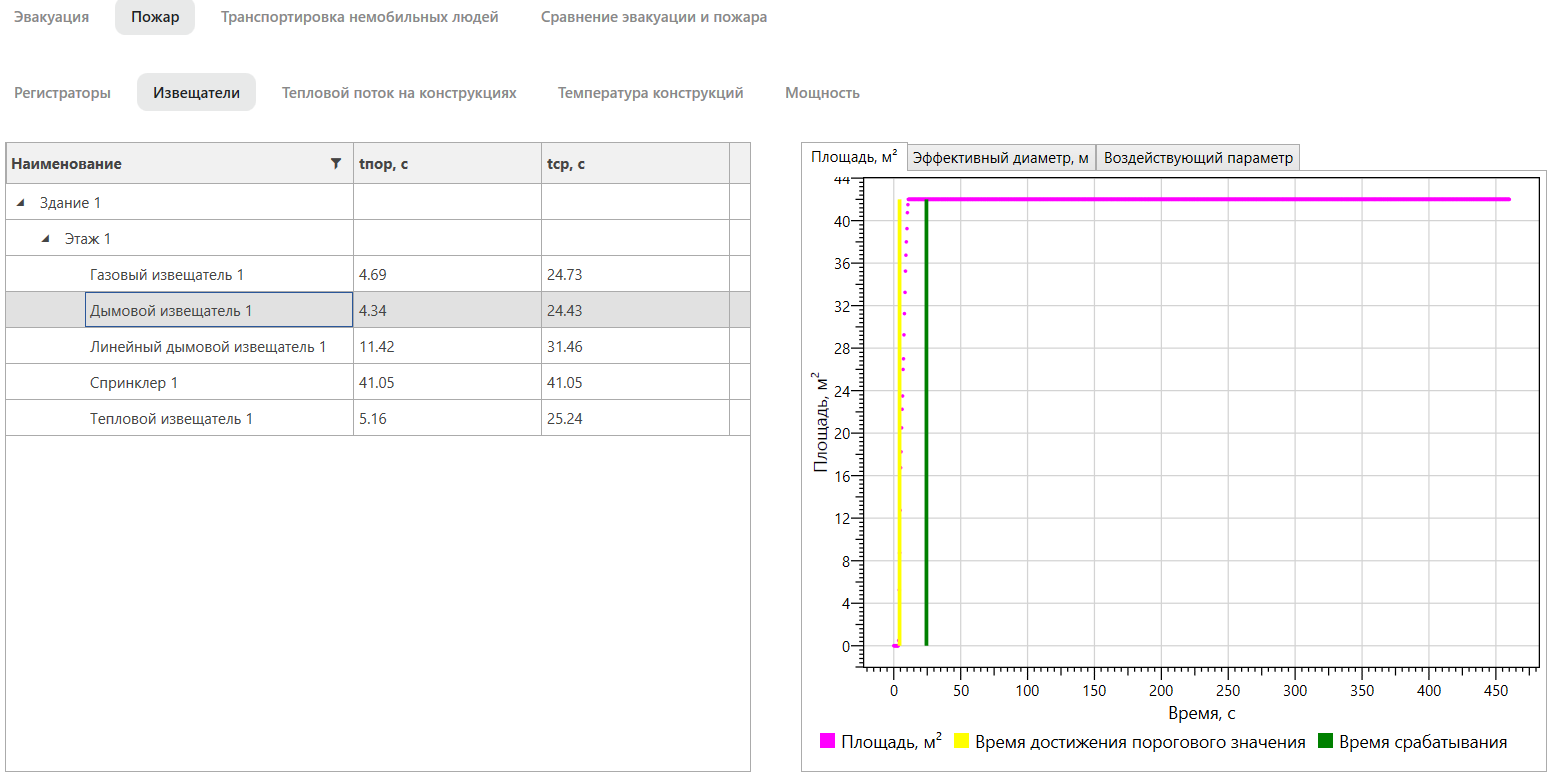

1. График изменения площади, в каждой точке которой достигнуто пороговое значение контролируемой величины, в зависимости от времени.

   {width=70%}

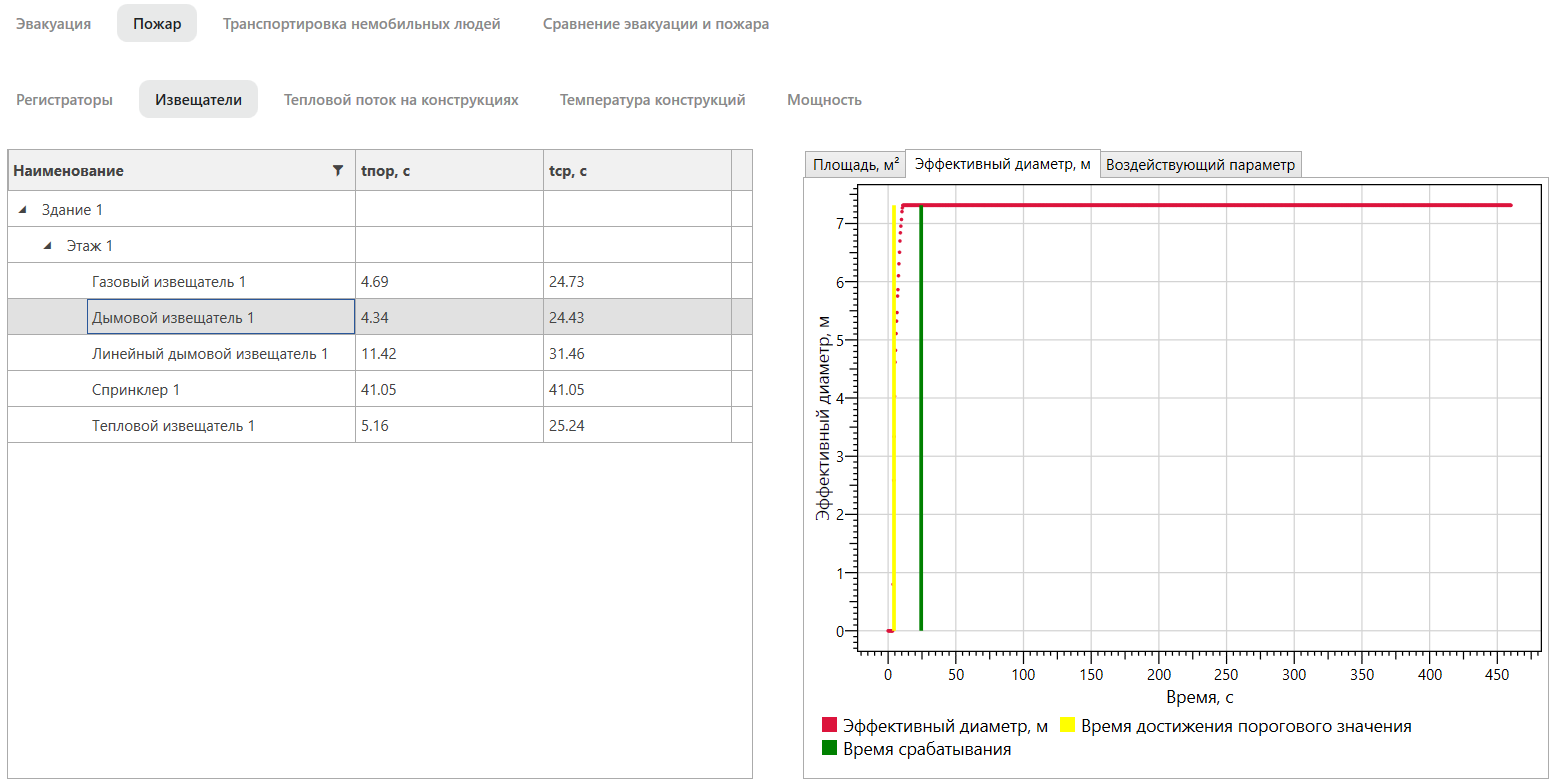

2. График изменения эффективного диаметра, в зависимости от времени.

   {width=70%}

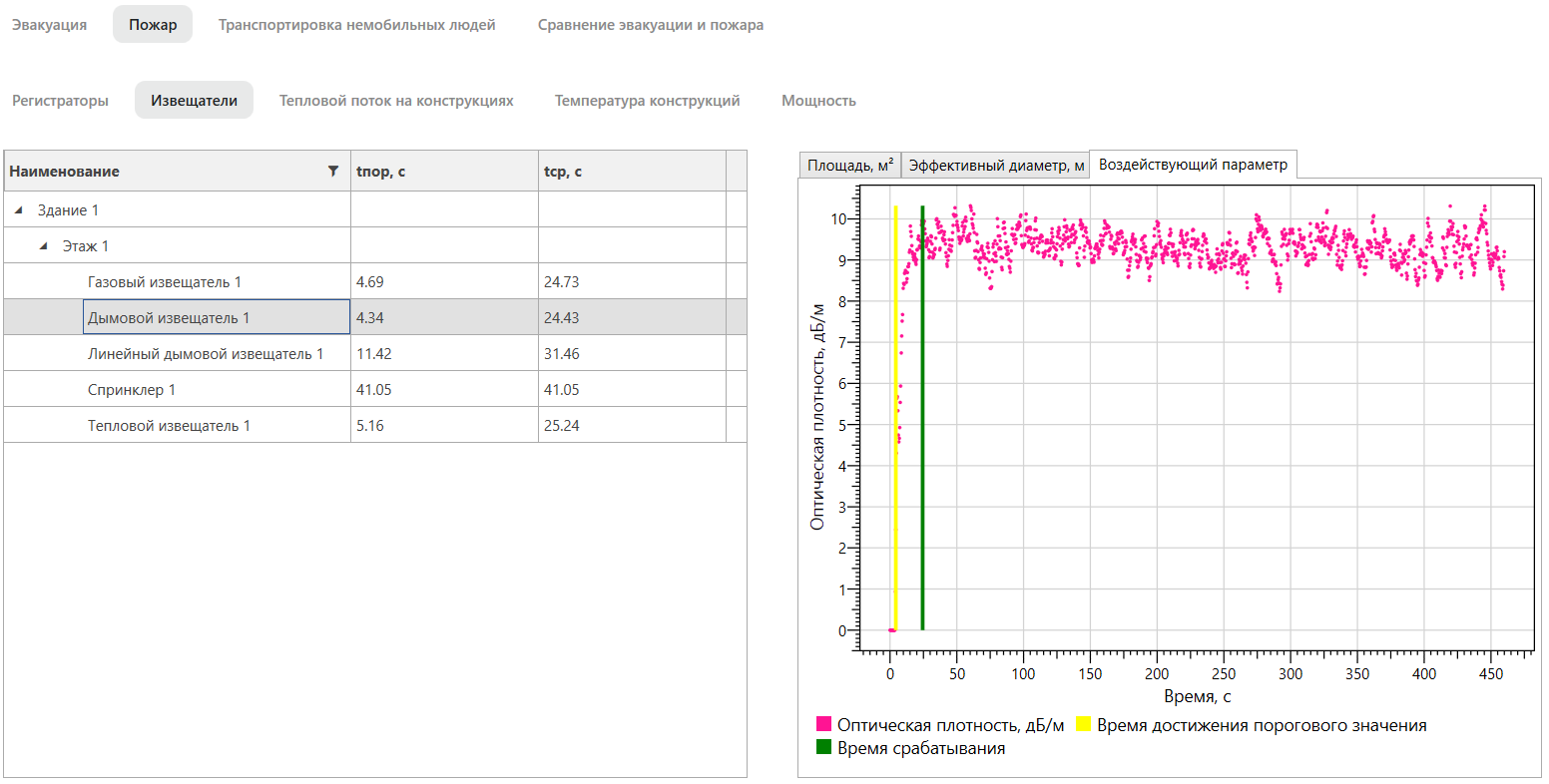

3. График изменения воздействующего на извещатель параметра, в зависимости от времени.

   {width=70%}

Значение воздействующего параметра в каждый шаг моделирования пожара выбирается программой из набора, определяемого следующего образом:

1. Полный набор величин опасного фактора пожара определяется в защищаемом пространстве. Защищаемое пространство представлено связным набором горизонтально расположенных ячеек.
2. Набор ячеек сортируется по величине контролируемого в них воздействующего параметра: от большего к меньшему.
3. Число ячеек в наборе сокращается так, что остаются только ячейки с самыми большими величинами воздействующего параметра, а общая площадь этих ячеек не превышает площадь зоны контроля извещателя.
4. Количество ячеек в наборе округляется вверх до ближайшего натурального числа.
5. Из полученного набора для графика выбирается значение ячейки с наименьшей величиной воздействующего параметра.

Если значение площади зоны контроля извещателя задано как 0, то значение воздействующего параметра будет определятся в точке расположения извещателя.

Вкладка Тепловой поток на конструкциях

На вкладке Тепловой поток отображается таблица с результатами расчета для всех объектов топологии, которые расположены в границах области расчета, для которых включено свойство “Измерять ОФП на поверхности”, и которые состоят из горючих материалов или являются окнами. В программе измеряются значения критического теплового потока $q_\text{крит}$, допустимого теплового потока $q_\text{доп}$ и падающего теплового потока $q_\text{пад}$.

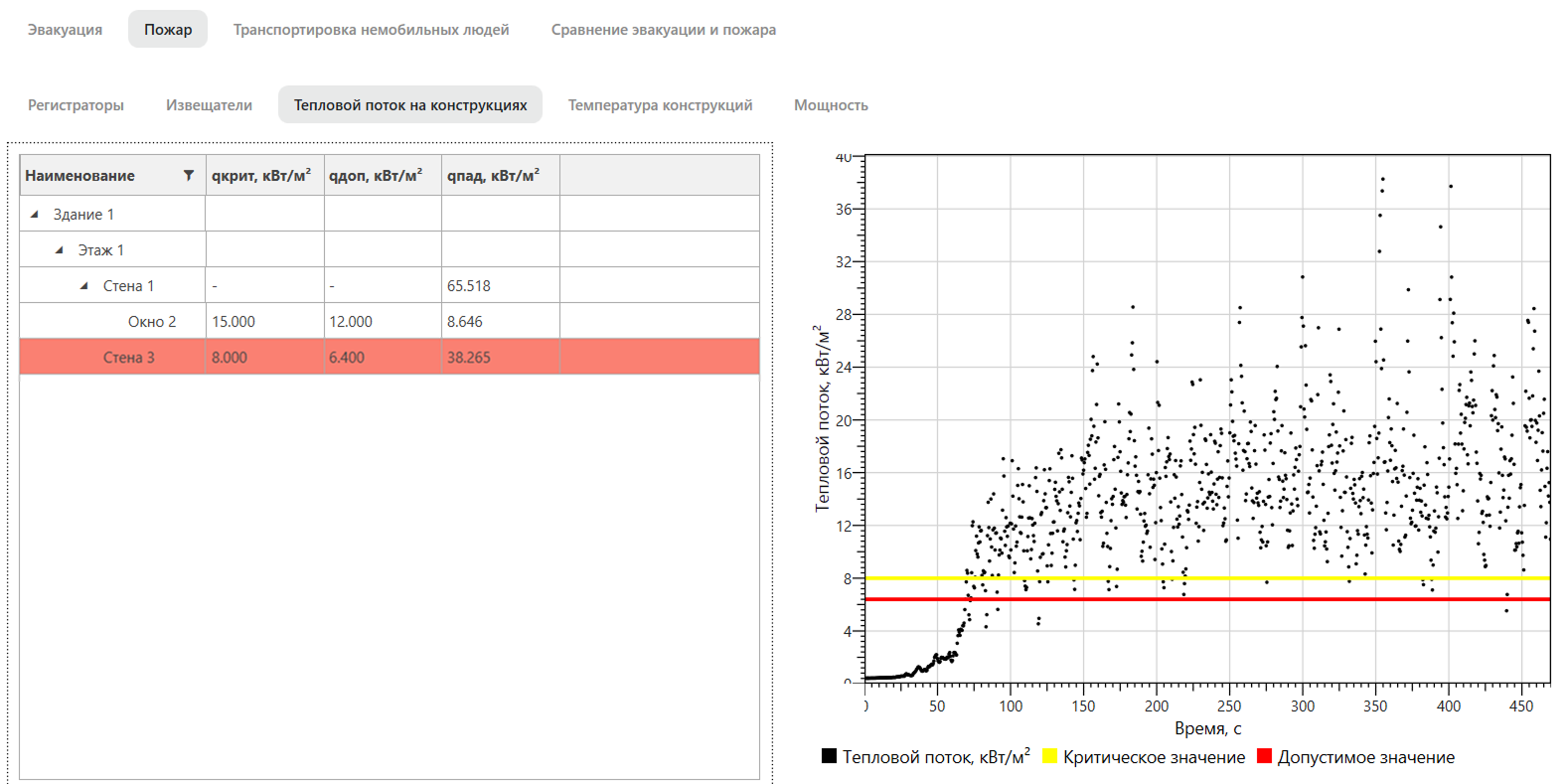

При выборе строчки объекта в таблице в правой части окна будет отображен график с динамикой изменения плотности теплового потока, исчисляемый для соответствующего объекта, а также с отметками критического и допустимого значения.

{width=60%}

В таблице с расчетными данными используется цветовая индикация: если значение падающего теплового потока $q_\text{пад}$ для объекта превышает значение допустимого теплового потока $q_\text{доп}$, то соответствующая запись в таблице будет выделена красным цветом.

Вкладка Температура конструкций

На вкладке Температура конструкций отображается таблица с результатами расчета для всех объектов топологии, которые расположены в границах области расчета, для которых включено свойство “Измерять ОФП на поверхности”, и которые состоят из горючих материалов или являются окнами. В программе измеряется значение температуры в °C.

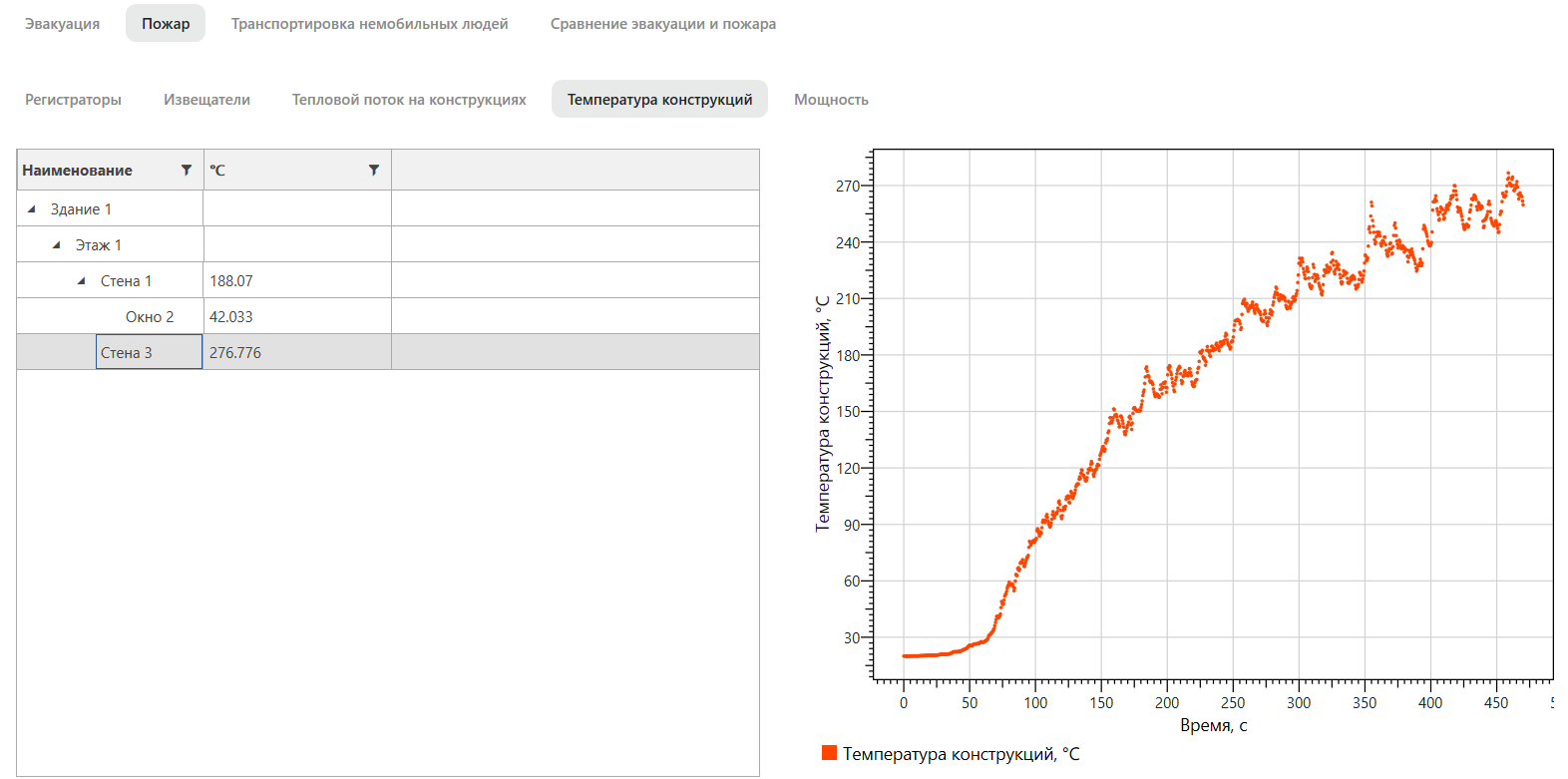

При выборе строчки объекта в таблице — в правой части экрана будет отображен график изменения температуры поверхности соответствующего объекта.

{width=60%}

Вкладка Мощность

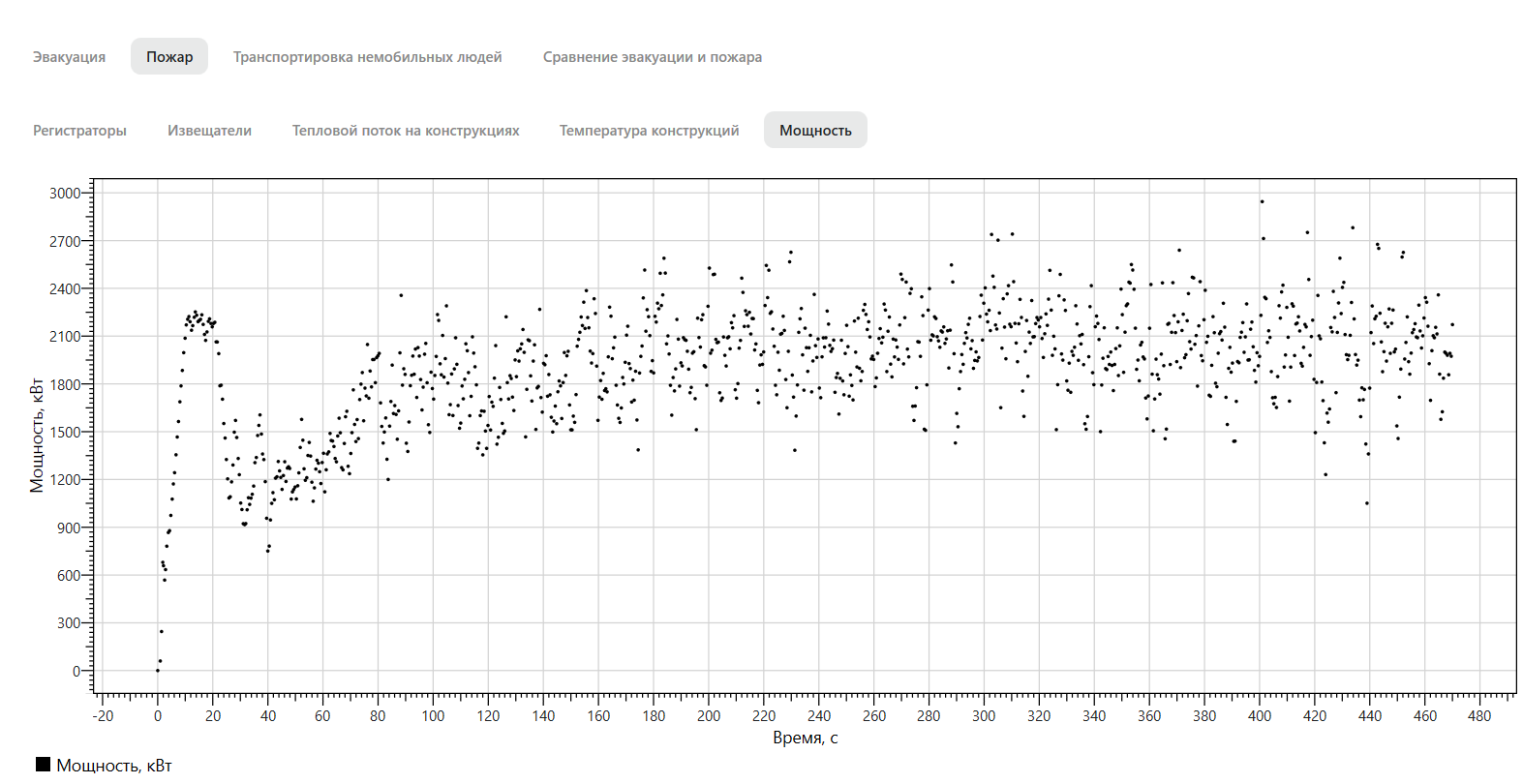

График изменения мощности пожара (в кВт) в зависимости от времени (в секундах) изображен в программе на отдельной вкладке. Отображенное значение мощности в программе соответствует рассчитанному в FDS параметру HRRPUA.

{width=60%}

Просмотр полей ОФП с помощью панели воспроизведения

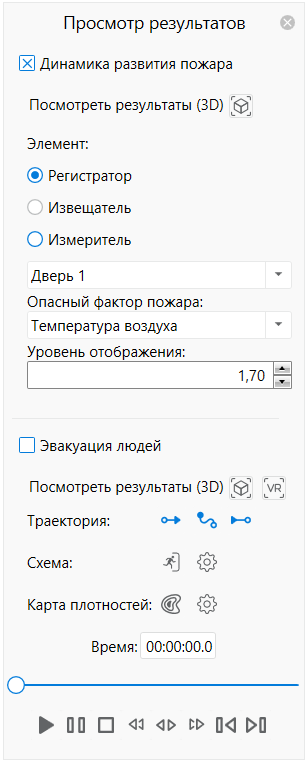

Для того чтобы открыть панель воспроизведения результатов моделирования, нажмите на кнопку на панели дополнительных инструментов. Панель воспроизведения результатов моделирования предназначена как для просмотра процесса эвакуации, так и для просмотра динамики развития пожара. Чтобы посмотреть динамику развития пожара, установите флажок для параметра Динамика развития пожара и нажмите кнопку .

{width=30%}

Поле ОФП — это массив числовых значений, представляющий опасные факторы в определённой плоскости или области моделируемого пространства. В Fenix+ для визуализации таких полей используются цветные изображения в плоскости, где каждому цвету соответствует конкретное значение контролируемой величины, например, температуры, плотности дыма или концентрации газа, в конкретном месте и на определённой высоте.

Просмотр полей контролируемых ОФП предусмотрен в панели воспроизведения результатов моделирования для следующих типов устройств:

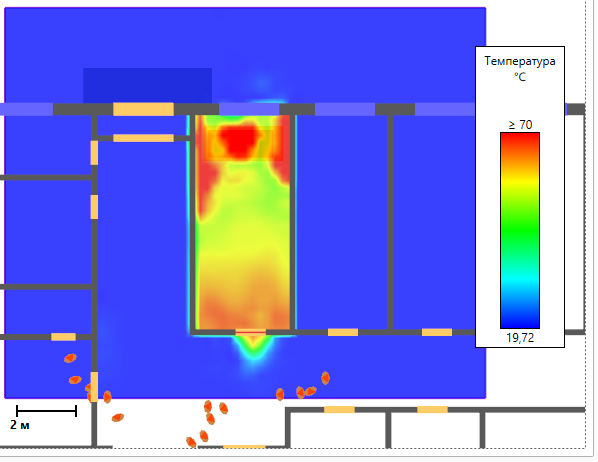

• Регистратора. При выборе этого типа устройства в выпадающем списке будут перечислены все регистраторы, размещенные в области расчета. Для регистратора можно выбрать одно из нескольких доступных ОФП для отображения. В редакторе топологии будет отображено поле физических величин в горизонтальном виде на высоте его размещения, а также цветовая шкала, показывающая спектр значений выбранного ОФП.

  {width=80%}

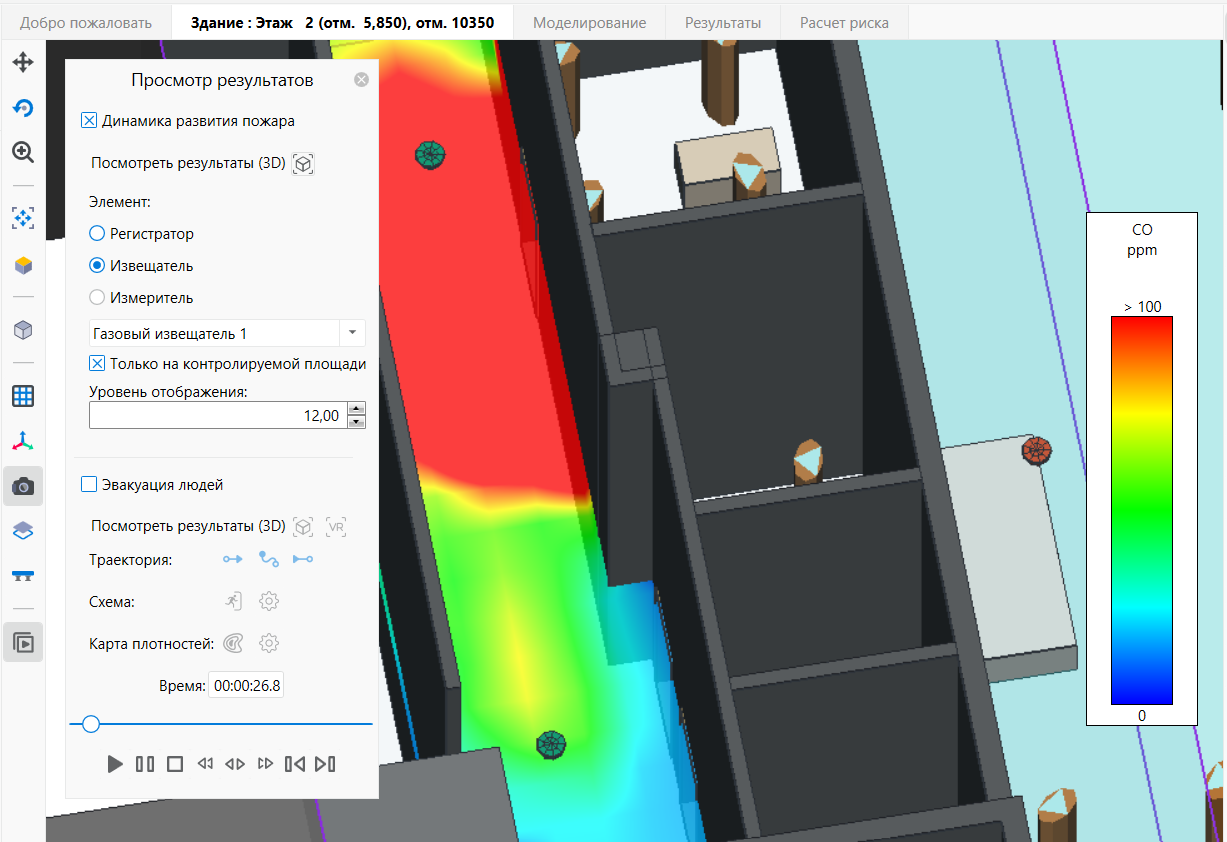

• Извещателя. При выборе этого типа устройства в выпадающем списке будут перечислены все размещенные в области расчета извещатели с зоной контроля. Для извещателя можно отобразить поле только той контролируемой величины, которую контролирует выбранный извещатель. В редакторе топологии будет отображено поле физических величин в горизонтальном виде на высоте его размещения, а также цветовая шкала, показывающая спектр значений выбранного ОФП.

  В случае если на одной высоте находится несколько извещателей с разным пороговым значением, у них будет общее поле физических величин. Тогда при выборе конкретного извещателя на цветовой шкале диапазоны меняются таким образом, чтобы пороговое значение соответствовало значению выбранного извещателя.

  {width=80%}

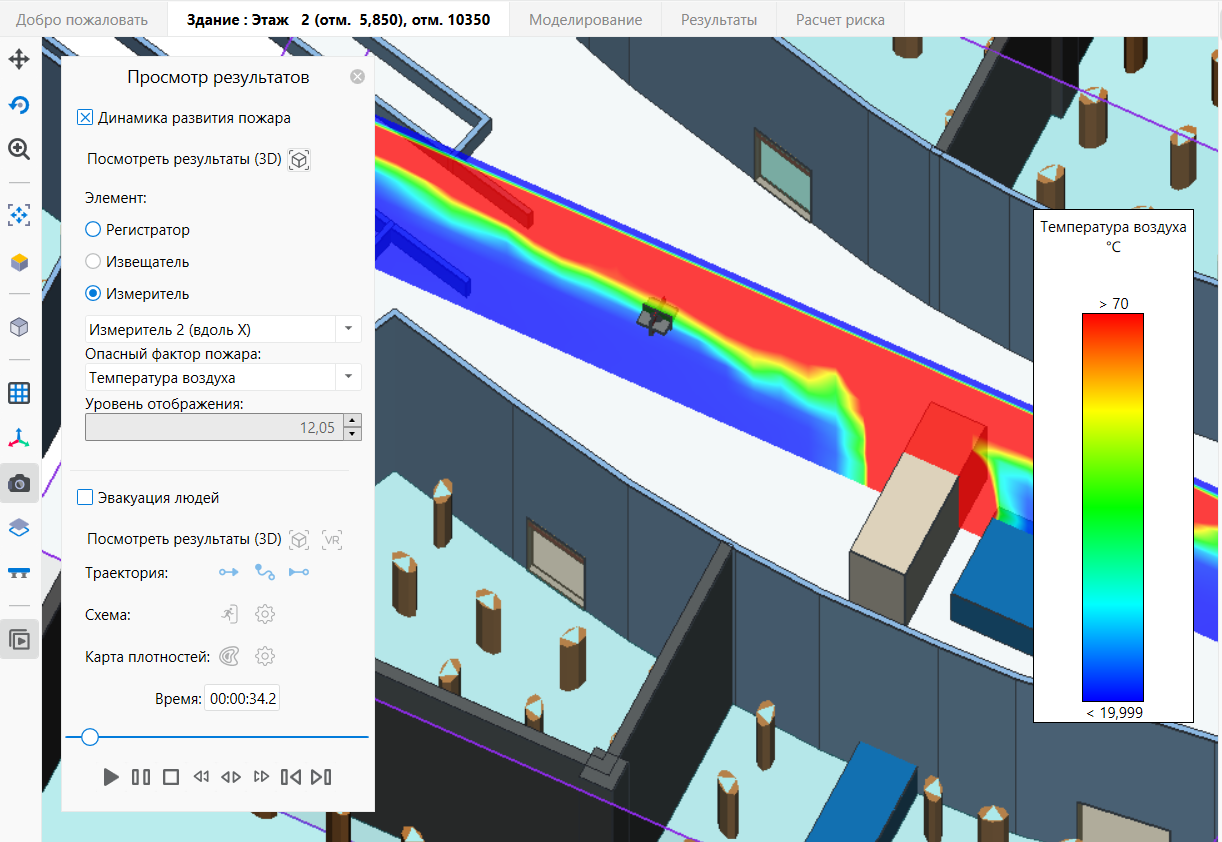

• Измерителя. При выборе этого типа устройства в выпадающем списке будут перечислены все размещенные в области расчета измерители, для каждого из них можно выбрать отображение вертикального поля физических величин по оси X и Y, а также доступные ОФП.

  {width=80%}

Уровень отображения — изменяет уровень отображения полей ОФП. Изменение значения может помочь, если объекты, которые должны быть видны, перекрываются изображением полей ОФП.

Параметр Уровень отображения определяет всего лишь уровень, на котором отображаются поля ОФП, но не уровень, на котором они измерены.

Просмотр результатов в Smokeview

Чтобы просмотреть результаты моделирования динамики развития пожара с помощью программы Smokeview, нажмите кнопку Посмотреть результаты (3D) на панели воспроизведения результатов моделирования. В результате откроется окно программы, в котором будут отображаться все объекты, расположенные в границах области расчета.

{width=80%}

• Для просмотра распространения дыма выполните щелчок ПКМ в окне программы Smokeview и в открывшемся меню выберите пункт SOOT DENSITY.



  {width=80%}

• Для просмотра пламени горящих объектов выполните щелчок ПКМ в окне программы Smokeview и в открывшемся меню выберите пункт HRRPUV.



  {width=60%}

• Для просмотра динамики теплового потока выполните щелчок ПКМ в окне программы Smokeview и в открывшемся меню выберите пункт INCIDENT HEAT FLUX.



  {width=80%}

• Для просмотра полей ОФП выполните щелчок ПКМ в окне программы Smokeview и в открывшемся меню выберите пункт “Slice”. После этого выберите нужный ОФП и требуемую плоскость.



  {width=80%}

  Просмотр вертикальных полей ОФП возможен только в проектах, в которых установлен элемент Измеритель.

При просмотре результатов моделирования с помощью программы Smokeview также можно воспользоваться и другими инструментами Smokeview. Для получения подробной информации обратитесь к руководству пользователя программы Smokeview (Fire Dynamics Simulator (FDS) and Smokeview (SMV) manuals).

Файлы с результатами моделирования

Результаты моделирования динамики развития пожара хранятся в папке:

"..\Директория проекта\Results\Идентификатор сценария\fds"

где:

• Директория проекта — директория, в которой хранится файл проекта;
• Идентификатор сценария — идентификатор сценария в проекте.

Идентификатор сценария нельзя узнать с помощью средств программы. Поэтому, чтобы открыть папку с результатами моделирования, необходимо выполнить двойной щелчок ЛКМ по типу моделирования для нужного сценария на вкладке управления моделированием.

В процессе моделирования динамики развития пожара FDS создает на диске множество различных файлов. Ниже приводится описание некоторых из них.

Пометка XXXXXXXX в имени файла обозначает идентификатор сценария.

• “XXXXXXXX.fds” — файл входных данных для FDS;

• “XXXXXXXX.out” — файл статистики процесса моделирования;

• “XXXXXXXX.smv” — файл данных для визуализации модели в программе Smokeview;

• “XXXXXXXX_01.s3d” — файлы, содержащие данные о распространении дыма и огня;

• “XXXXXXXX_devc.csv” — файлы, содержащие данные об изменении ОФП в регистраторах;

• “XXXXXXXX.bf” — файлы, содержащие данные об изменении теплового потока на поверхности препятствий;

• “XXXXXXXX_0001.restart” — содержит данные, необходимые для возобновления моделирования после его приостановки;

• “XXXXXXXX_xx.sf” — файлы, содержащие данные о полях опасных факторов пожара;

• “Имя проекта.fnx” — копия проекта, который включает в себя только один сценарий, результаты для которого находятся в этой папке. Расширение проекта может отличаться от fnx (см. раздел Структура директории проекта на жестком диске).

Программа хранит файлы с результатами моделирования динамики развития пожара для сценария до тех пор, пока в этом сценарии не будет запущено повторное моделирование. Изменение параметров моделирования динамики развития пожара, редактирование топологии здания и пожарной составляющей не приводит к изменению или удалению файлов с результатами моделирования. Если после внесения изменений в сценарий закрыть проект, не выполнив повторного моделирования динамики развития пожара, то после открытия проекта в программе для данного сценария будут отображаться результаты предыдущего моделирования, которые не будут отражать произведенные изменения.
