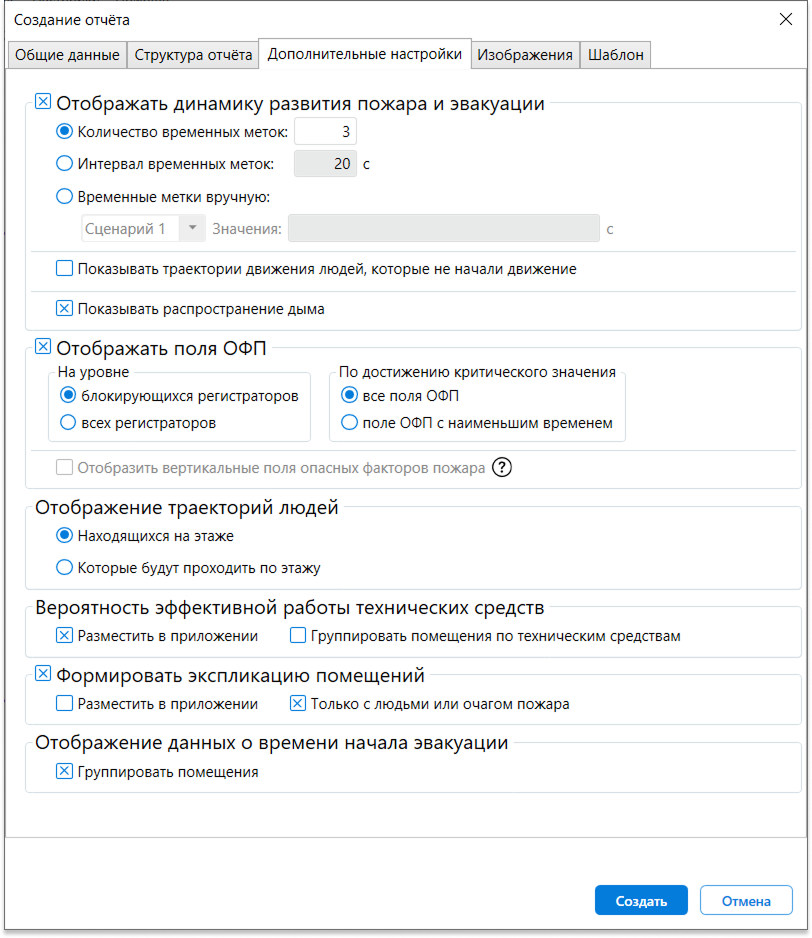

На вкладке Дополнительные настройки в окне Создание отчета расположены параметры, которые влияют на отображение результатов моделирования динамики развития пожара и эвакуации в отчете.
{width=80%}
Отображать динамику развития пожара и эвакуации
Данный параметр позволяет получить изображения динамики развития пожара и эвакуации для определенных моментов времени (временная метка). Моменты времени, для которых будут формироваться изображения, можно определить при настройке следующих параметров:
-
Количество временных меток;
-
Интервал временных меток;
Если выбраны способы “количество” или “интервал” временных меток, то весь “эффективный” интервал моделирования эвакуации и динамики развития пожара разделяется временными метками на равные отрезки в соответствии с заданным количеством меток или интервалом между временными метками. Под “эффективным” интервалом моделирования эвакуации и динамики развития пожара подразумевается интервал времени, начало которого равно либо нулю, либо времени начала эвакуации людей (наибольшему значению), а конец равен либо времени эвакуации, либо времени моделирования динамики развития пожара (наименьшему значению).
-
Временные метки вручную. — для каждого сценария введите моменты времени, для которых необходимо формировать изображения. Несколько значений разделяются символом “;”.
Дополнительные параметры отображения динамики развития пожара и эвакуации это:
-
Показывать траектории движения людей, которые не начали движения.
По умолчанию на изображениях динамики эвакуации показываются траектории только тех людей, которые уже начали движение к моменту времени, для которого сформировано изображение.
Показывать траектории движения людей, которые не начали движение — данный параметр позволяет показать траектории и тех людей, которые начнут движение позже.
Кроме того, по умолчанию на изображениях показываются траектории только тех людей, которые находятся на этаже в момент времени, для которого сформировано изображение.
-
Показывать распространение дыма.
Пример изображений динамики распространения дыма, полученных из программы Smokeview (количество временных меток 4):
Отображать поля ОФП
Отбор добавляемых в отчет изображений полей ОФП доступен по следующим критериям:
- Отображать изображения полей опасных факторов пожара на уровне блокирующихся регистраторов или всех регистраторов (подробнее о свойствах элемента на странице Регистратор).
- Отображать По достижению критического значения… все поля ОФП или поле ОФП с наименьшим временем достижения критического значения среди всех контролируемых факторов. Выбор из этих двух опций доступен только при выборе в блоке полей ОФП параметра на уровне | блокирующихся регистраторов. При выборе опции поле ОФП с наименьшим значением — ОФП с наименьшим значением будут определены и выведены отдельно для каждого этажа.
- Отобразить вертикальные поля опасных факторов пожара можно для установленных на сцене элементов Измеритель.
Отображение траекторий людей
Отображение траекторий людей позволит показать траектории только тех людей, которые будут проходить по этажу или людей, находящихся на этаже позже момента времени, отмеченного временной меткой.
Вероятность эффективной работы технических средств
Вероятность эффективной работы технических средств — данный параметр позволяет управлять представлением информации о вероятности эффективного срабатывания технических средств в отчете. Вариант Группировать помещения по техническим средствам позволяет выполнить группировку информации по помещениям, в которых используются одинаковые технические средства. Вариант Разместить в приложении позволяет перенести информацию о вероятности эффективного срабатывания технических средств из основной части отчета в отдельное приложение.
Формировать экспликацию помещений
Экспликация помещений — данный параметр позволяет включить в отчет таблицу с экспликацией помещений для каждого сценария в проекте. Также имеет опции Разместить в приложении и отображать Только с людьми и с очагом пожара.
Отображение данных о времени начала эвакуации
Группировать помещения — параметр позволяет выводить в отчет более компактную таблицу Времени начала эвакуации. Краткая форма создается только при одновременном выполнении условий: включена опция Группировать помещения и для сценария в параметрах моделирования эвакуации время начала эвакуации определяется В соответствии с методикой.
При формировании краткой формой таблицы все помещения в здании разбиваются на группы по совпадающим признакам:
- Наличие очага пожара;
- Класс Функциональной Пожарной Опасности (ФПО);
- Время задержки СОУЭ.
Информация о каждой группе помещений выводится в одном из 3-х блоков, следующих друг за другом:
- В первом блоке выводится информация о всех помещениях с очагом пожара.
- Во втором блоке выводится информация о помещениях, не попадающих в блоки 1 и 3. Значения ФПО или времени задержки равны в рамках одной группы.
- В третьем блоке выводится информация о группе с максимальным количеством помещений.
