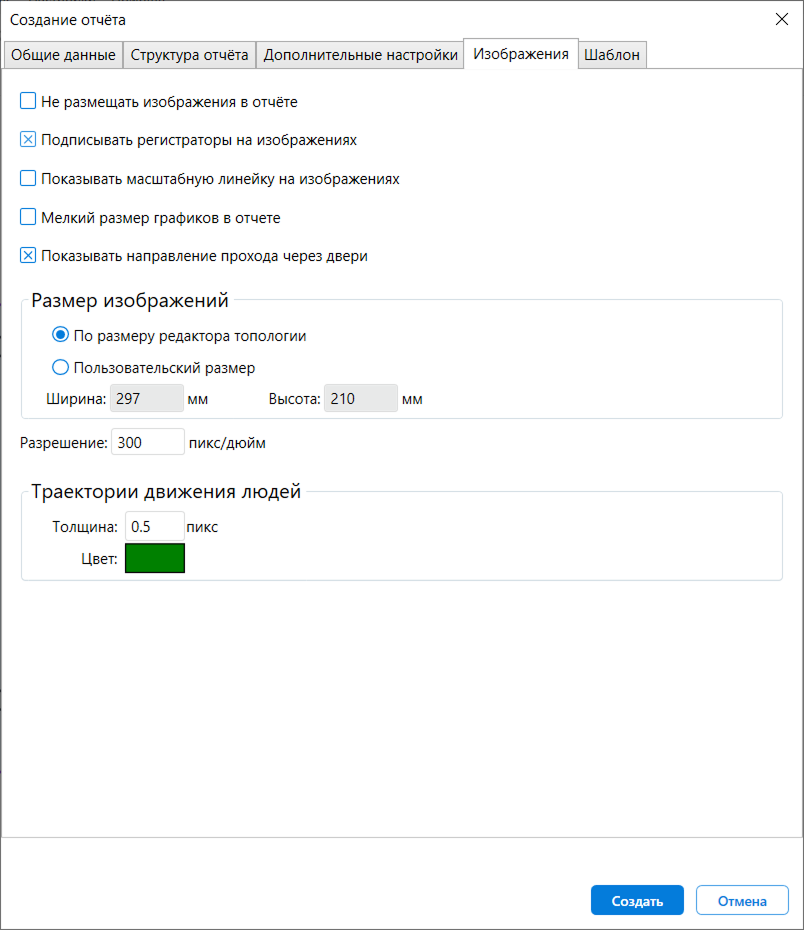

На вкладке Изображения в окне Создание отчета находятся параметры, которые влияют на отображение изображений в отчете.
{width=80%}
На изображениях в отчете могут отображаться перекрытия и подложки. Видимость перекрытий и подложек на изображениях в отчете определяется состоянием кнопок Показать / скрыть перекрытия и Показать / скрыть подложки на Панели дополнительных инструментов.
На вкладке Изображения доступны следующие параметры:
-
Не размещать изображения в отчёте — параметр позволяет исключить из отчета все изображения редактора топологии. Данный параметр позволяет сократить размер файла отчета.
Этот параметр не учитывает графики с вкладки просмотра результатов моделирования, они останутся в отчете.
Вне зависимости от того, будет ли отчет содержать изображения или нет, при создании отчета все изображения сохраняются в виде отдельных файлов в папку Report каталога проекта.
“Приложение 7: Схемы эвакуации”, если оно включено в отчет (см. Структура отчета), будет содержать изображения всегда, вне зависимости от переключения данной опции.
-
Подписывать регистраторы на изображениях — данный параметр позволяет автоматически подписывать все регистраторы (включая двери с регистратором) в отчёте.
-
Показывать масштабную линейку на изображениях — данный параметр добавит к изображениям в отчете масштабную линейку.
-
Размер изображений — эта группа параметров позволяет задать размер изображений, формируемых для отчёта.
Если выбран параметр По размеру редактора топологии, то размер изображений будет соответствовать размеру редактора топологии, который установлен перед формированием отчёта. Поэтому изображения, сформированные для одного проекта, но отображаемые на разных мониторах, могут отличаться.
Какой бы размер изображений ни был задан, в итоговый отчёт они будут установлены так, чтобы уместиться на листе формата A4. Изображения большого размера необходимо формировать в том случае, если планируется распечатывать их на бумаге большого формата.
-
Разрешение — данный параметр определяет разрешение формируемых изображений.
-
Траектории движения людей — эта группа параметров позволяет задать толщину и цвет траекторий движения людей, которые будут показаны на изображениях в отчёте.
