Вентиляция

Инструмент Вентиляция позволяет установить на сцене отдельные вентиляционные отверстия.

Типы вентиляции и активация инструмента

Доступны три разных типа вентиляции:

• Вентиляция на стене. Тип , сочетание клавиш Alt + N, Инструменты | Черчение | Вентиляция на стене.

• Вентиляция на перекрытии. Тип , сочетание клавиш Alt + M, Инструменты | Черчение | Вентиляция на перекрытии.

• Вентилятор. Тип , Инструменты | Черчение | Вентилятор. Тип Вентилятор позволит при моделировании пожара направлять потоки воздушных масс, сообщая им дополнительную скорость. Воздух при прохождении через вентилятор сохранит ряд его свойств, таких как температура, концентрация дыма и наличие в нём химических компонентов воздуха. При передаче параметров в FDS вентилятор будет задан группой параметров HVAC. В редакторе топологии вентилятор отображен цилиндрической фигурой, а направление движения воздуха через него показано черной стрелкой.

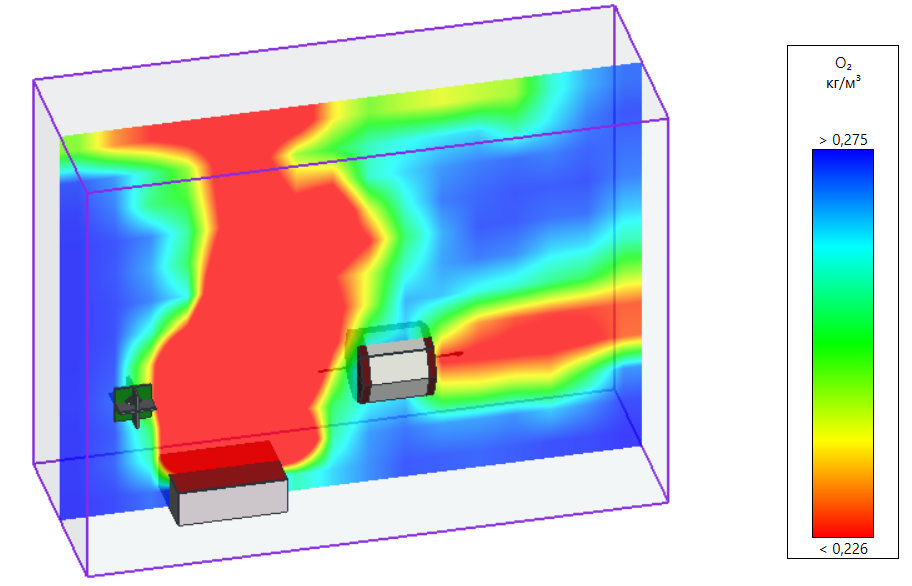

  {width=70%}

Способ размещения

Установка Вентиляции на стене и Вентиляции на перекрытии проводится в следующем порядке:

1. Выберете в редакторе топологии элемент стены или перекрытия;
2. Установите нужного количества вентиляционных отверстий с нажатием Левой кнопкой мыши*;
3. Выйдете из режима установки с нажатием Правой кнопки мыши.

Для типа Вентиляция на стене установка возможна только на Стенах, нарисованных фигурами: прямая стена, полилиния, прямоугольник. Толщина стены должна быть не меньше размера ячейки Области расчёта.

Для типа Вентиляции на перекрытии установка возможна только в размещённом элементе Перекрытие.

Размещение Вентилятора возможно в любой части сцены. В процессе размещения, при необходимости: поверните модель вентилятора по оси X или Y нажатием клавиши пробел; задайте направление воздушного потока нажатием клавиши F; задайте другие параметры. Элемент позиционируется в редакторе топологии через 1 точку — геометрический центр вентилятора.

Параметры

Для элементов, установленных с инструментом Вентиляци, доступны следующие уникальные параметры:

• Производительность — расход воздуха в $\text{м}^3/\text{ч}$.
• Время включения — время от начала моделирования пожара до момента включения вентиляции. Если это значение не задано и в сценарии не размещены извещатели, то вентиляция включится с самого начала моделирования пожара.
• Задержка включения — задержка включения вентиляции после срабатывания размещённого в сценарии извещателя, при заданном АУПС в свойствах здания. Если в дополнение к задержке указать параметр Время включения — вентиляция будет срабатывать, начиная строго со времени, заданного во Времени включения.
• Расход воздуха — мера производительности вентиляции. По умолчанию это значение равно $1000 \text{м}^3 / \text{ч}$. В этом поле будет указано максимальное значение, которое принимает вентиляция, если задана переменная работа в Окно “Параметры работы”.
• База (перед размещением элемента). Устанавливать элемент вентиляции с внутренней стороны стен или с внешней .
• Тип (только для Вентиляции на стене и на перекрытии): приточная или вытяжная.

Объекты, установленные с инструментом Вентиляция, также имеет ряд геометрических и стандартных параметров элементов Fenix+, аналогичных параметрам Твёрдого тела, таких как:

• Имя — название одного расположенного на сцене элемента.
• Ширина, Высота — геометрические размеры размещаемой фигуры.
• Верхний уровень, Нижний уровень (только для Вентиляции на стене) — расположение фигуры относительно уровня этажа.
• Верхний Z, Нижний Z (только для Вентиляции на стене) — верхняя и нижняя граница фигуры.
• Нижний уровень от уровня этажа до геометрического центра фигуры.
• Длина (только для Вентилятора) определит протяжённость вентилятора, представленного горизонтально расположенным цилиндром.
• Радиус, Диаметр и Площадь (только для Вентилятора) это взаимозависимые значения, которые определят геометрические размеры фигуры вентилятора в поперечном сечении.
• Уровень, Центр Z (только для Вентилятора) — взаимозависимые значения, определяющие расположение фигуры относительно уровня этажа.
• С подписью — переключение отображения имени объекта в редакторе топологии.
• Видимость — переключение отображения объекта в редакторе топологии.

Окно “Параметры работы”

Fenix+ позволяет задать переменный режим работы для всех типов вентиляции. Например, смоделировать “разгон” или “затухание” в работе вентиляции — последовательное повышение или понижение расхода воздуха, начиная с времени включения вентиляции. Для этого должны быть определены отрезки времени, в течение которых вентиляция будет постепенно изменять значение расхода воздуха. Такой отрезок времени имеет начальную и конечную временные метки, задаваемые в окне Параметры работы для каждого отдельного элемента вентиляции, размещённого на сцене.

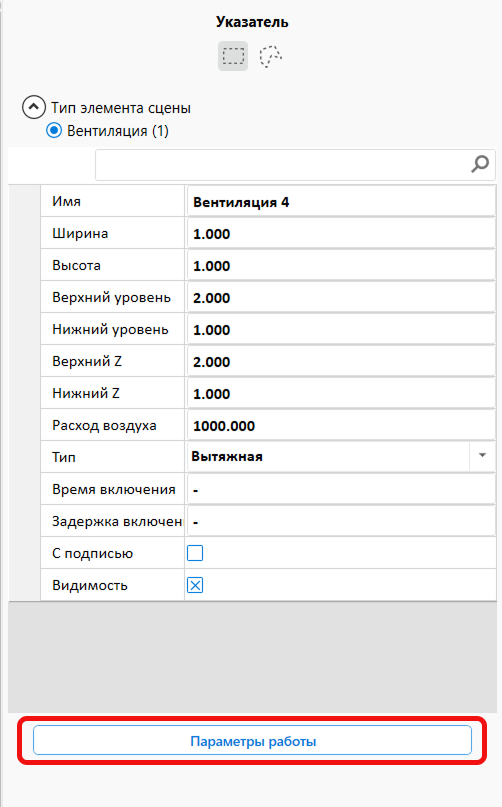

Для того чтобы открыть окно Параметры работы, выберете на сцене элемент вентиляции, и в правой части экрана, в окне параметров нажмите кнопку Параметры работы.

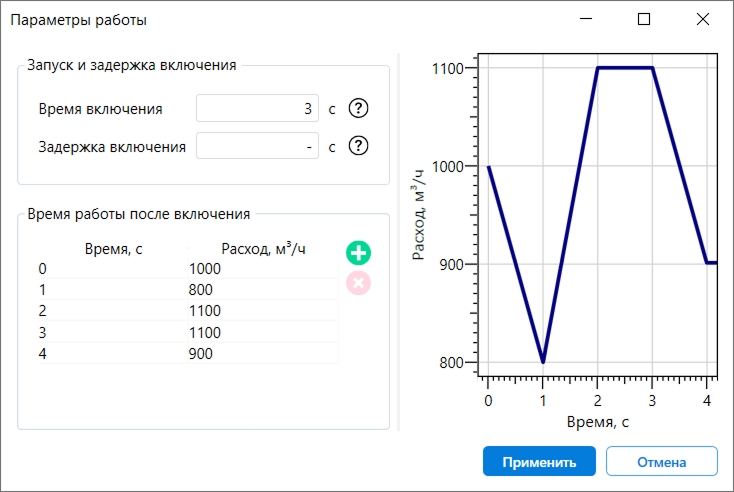

{width=60%}

Окно Параметры работы позволяет задать следующие параметры:

• Время включения или Задержка включения определят время запуска вентиляции. Изменение значений в данном окне также будет отражено в основном списке параметров объекта.
• Время работы после включения. В этой части окна определите временные метки, в которые вентиляция должна будет достигнуть заданных значений расхода воздуха. Временная шкала и динамика процесса также отображена на Графике.

График в правой части окна отображает настроенную динамику изменения режима работы вентиляции со временем. График сразу изменяется с добавлением или удалением каждой новой строки.

{width=60%}

Расход в момент начала работы по умолчанию равен значению, установленному в поле Расход воздуха. Значение для начальной временной метки будет обновлено при изменении значения расхода.

Чтобы Добавить временную метку, добавьте новую строку с нажатием кнопки , задайте время, в течение которого вентиляция в процессе моделирования будет доходить до заданного тут же расхода воздуха. Каждая новая строка добавит указанный временной отрезок к тому времени, на котором заканчивается предыдущий. Для сохранения значений — введите числовые значения в обе ячейки и нажмите Enter или снова зелёную кнопку.

Временные метки можно указывать в произвольном порядке — программа их автоматически отсортирует по возрастанию при моделировании пожара и для отображения на графике.

Чтобы Удалить временную метку, выберете нужную строку нажатием левой кнопкой мыши и нажмите кнопку .

Для Сохранения внесённых изменений — введите числовые значения в обе ячейки. Нажмите Enter, чтобы сохранить изменения, не закрывая окно параметров. Нажмите Применить, чтобы сохранить изменения и закрыть окно параметров. Для выбора строки нажмите на ячейку значения времени или расхода. Они оба станут обведены цветным контуром. С выбранной строкой вы можете удалить её.

После прохождения всего заданного пути изменения расхода вентиляция продолжит работу согласно последнему принятому значению. Например, если время моделирования пожара — 20 с, а в окне Параметров работы вентиляции указана строка со значениями $5 \text{с}$ и $1000 \text{м}^3 / \text{ч}$, значит, до 5-ой секунды значение расхода будет плавно подниматься с 0 до 1000 $\text{м}^3 / \text{ч}$, а после 5-ой секунды до 20 вентиляция будет работать с расходом $1000 \text{м}^3 / \text{ч}$. На графике будет отображено начало оставшегося отрезка ровной линией.
