Пример 15. Складское здание

Исходные данные

Представляет собой многостеллажный склад, в котором предусмотрено хранение на металлических стеллажах негорючих материалов в картонных коробках. В каждом из десяти рядов стеллажей имеется десять ярусов, шестнадцать отсеков, в которых хранятся по три картонных коробки весом 1 кг каждая. Верхняя отметка хранения картонной тары на стеллажах составляет 5 м, а высота нижнего пояса до отметки пола - 7,2 м. Длина стеллажа составляет 48 м, ширина - 1,2 м, расстояние между рядами стеллажей - 2,8 м.

Согласно исходным данным площадь размещения пожарной нагрузки в каждом ряду составляет 57,6 м². Полное количество горючего материала (картон) в каждом ряду стеллажей: 10 ярусов • 16 отсеков • 3 коробки • 1 кг = 480 кг.

Решение

1. Создайте проект и помещение (подробнее см. Быстрое начало).

   Из условий примера известно, что длина стеллажа составляет 48 м, ширина - 1,2 м, а расстояние между стеллажами - 2,8 м. Поэтому длину помещения можно указать равной 48 м. В качестве ширины можно указать значение, превышающее или равное 47,2 м (1,2 м (ширина стеллажа) • 10 (кол-во стеллажей) + 25,2 м (расстояние между стеллажами)). Давайте укажем 60 м. Высота помещения равна 7,2 м.

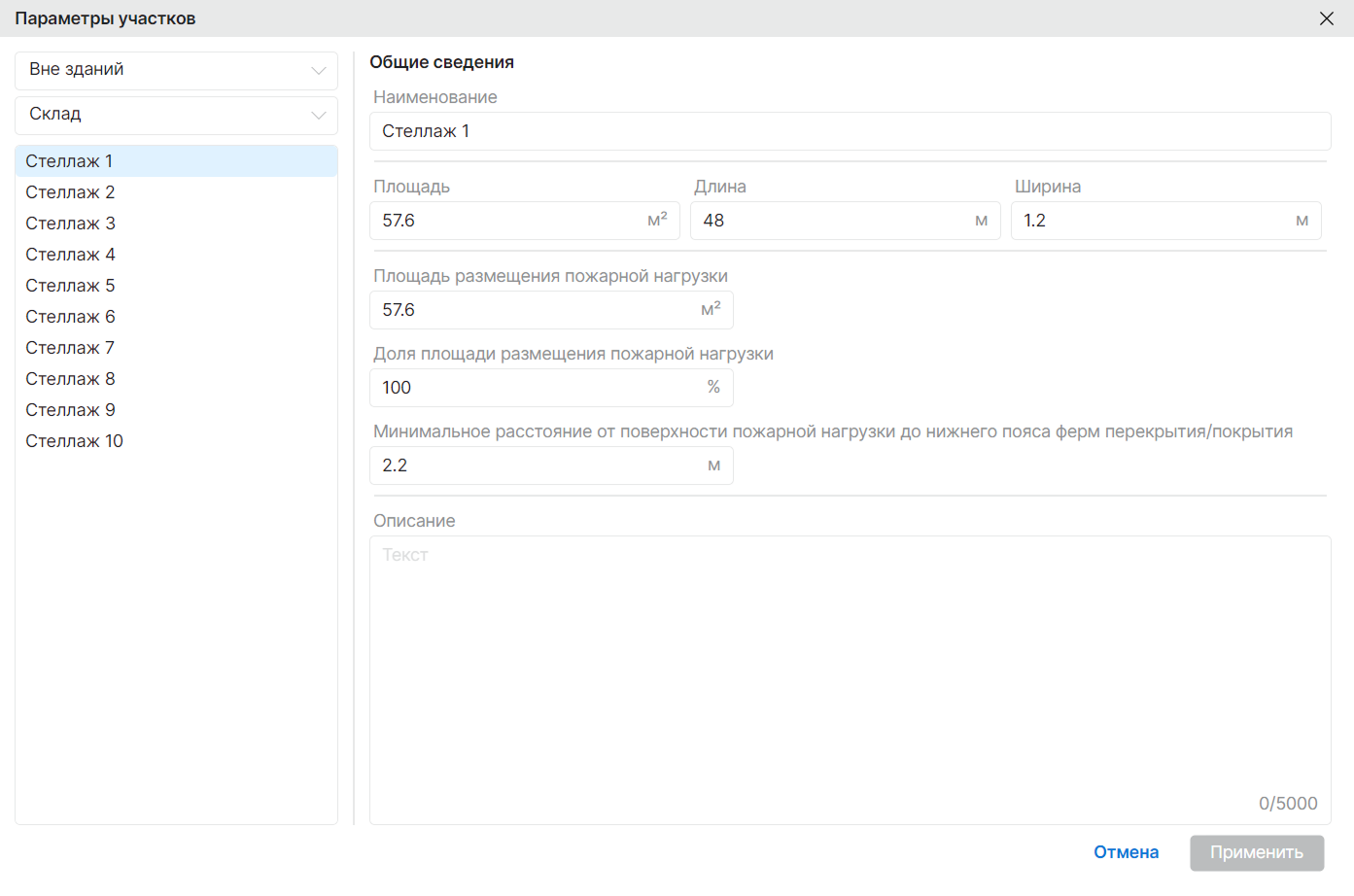

2. В помещении создайте 10 участков (по количеству стеллажей), каждый из которых имеет следующие размеры:

   • Длина - 48 м;
   • Ширина - 1,2 м.

   Площадь размещения пожарной нагрузки укажите равной 57,6 м². Минимальное расстояние от поверхности пожарной нагрузки до нижнего пояса ферм перекрытия/покрытия укажите равным 2,2 м (подробнее см. Создание участка в помещении).



3. Для указания пожарной нагрузки на участке (как было показано выше на участке находится стеллаж с картонными коробками общей массой 480 кг) можно либо непосредственно указать картон в количестве 480 кг, либо воспользоваться механизмом сложных материалов программы FireGuard.

В этом примере демонстрируется именно второй подход.

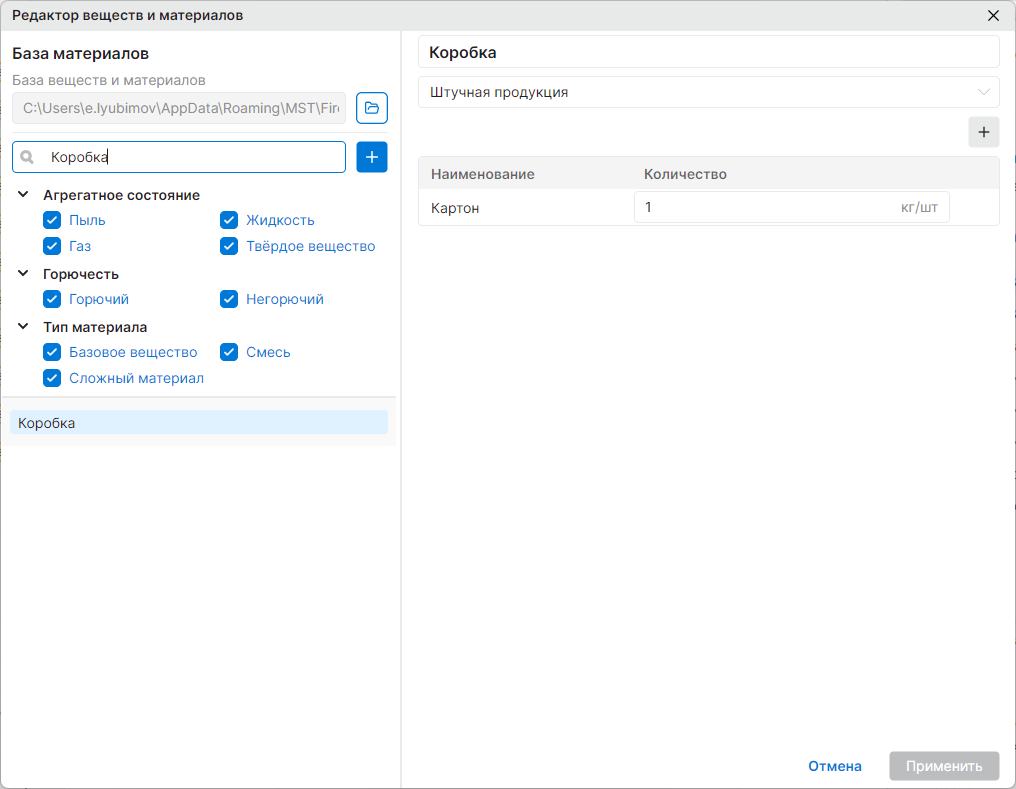

С помощью редактора материалов создайте сложный материал “Коробка”, состоящий из 1 кг картона:

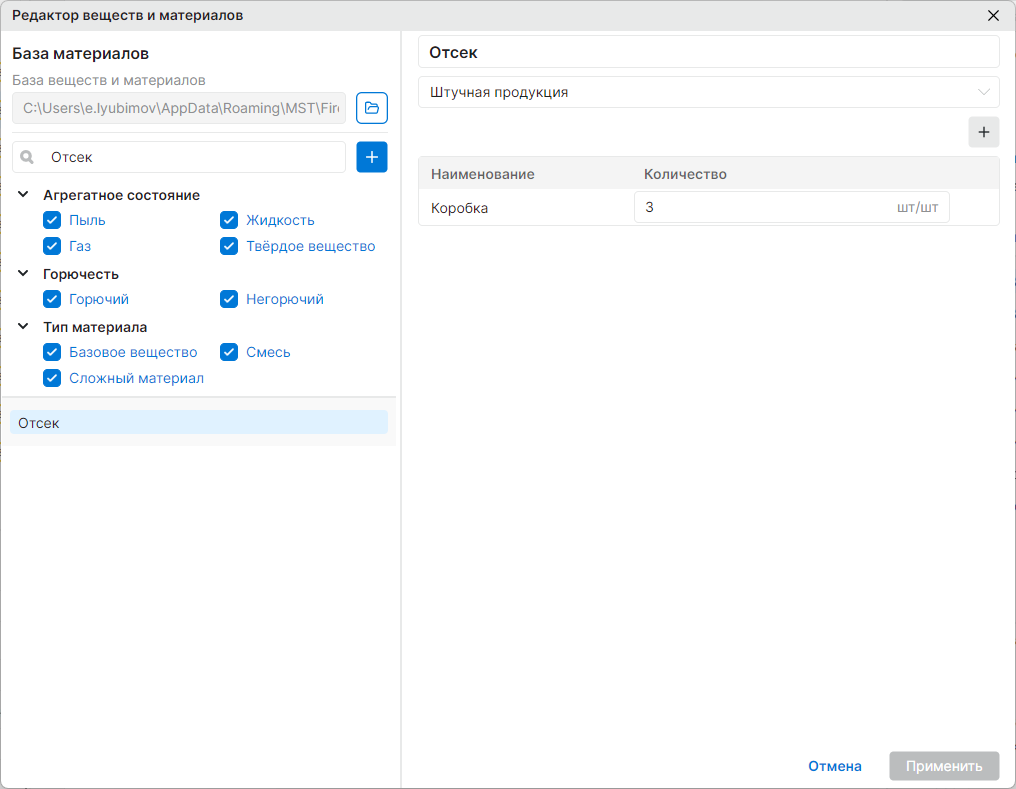

Потом создайте сложный материал “Отсек”, состоящий из 3-х коробок:

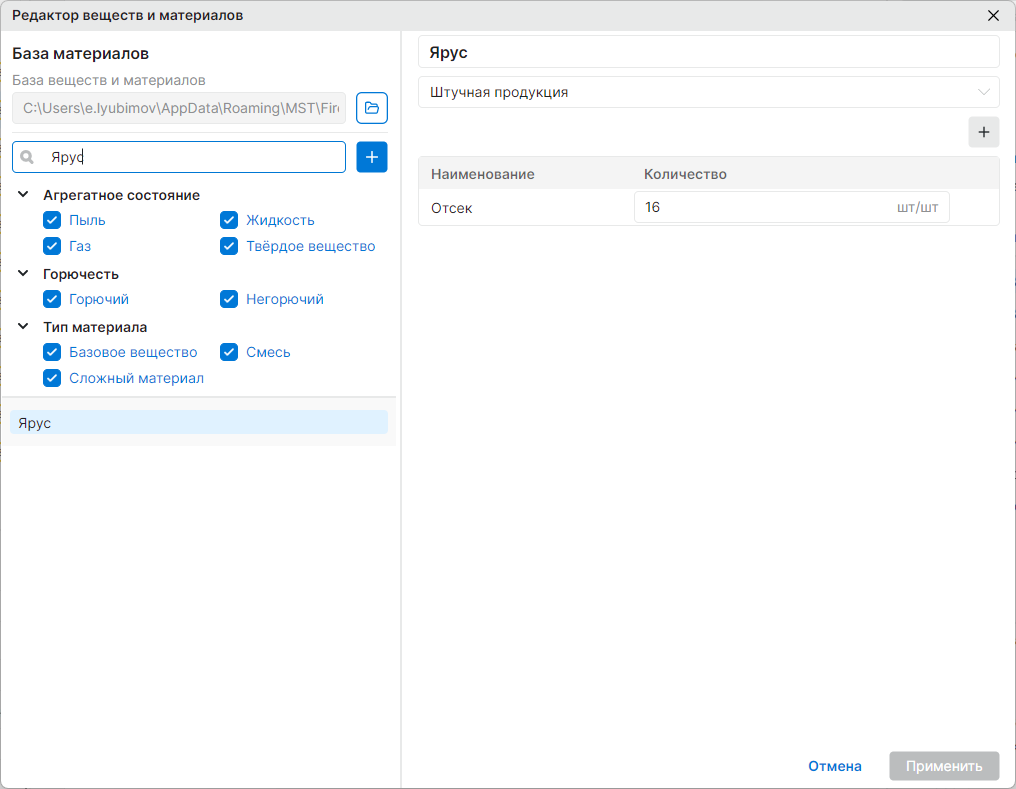

И, наконец, создайте слозный материал “Ярус”, состоящий из 16-ти отсеков:

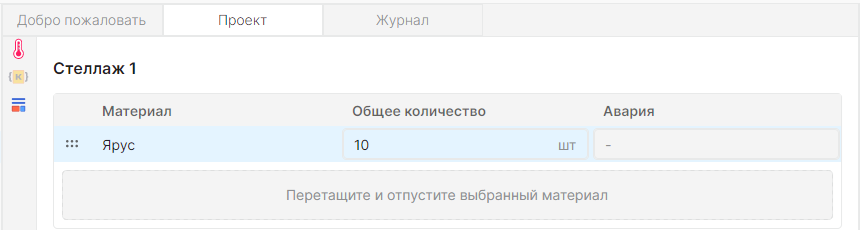

5. Добавьте материал «Ярус» на участок (подробнее см. Добавление горючих веществ и материалов).

6. В поле Общее количество введите 10 (10 шт).



7. Повторите шаги 5-6 для остальных участков, либо создайте копию участка.

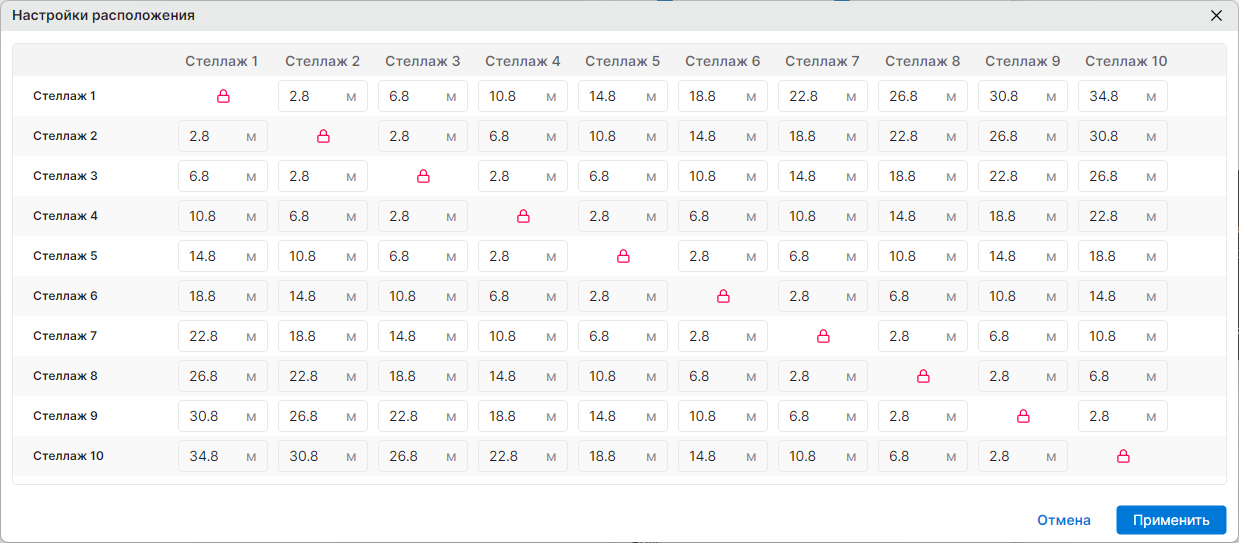

8. Задайте расстояния между участками со стеллажами в предположении, что они расположены в один ряд:

9. Выполните команду меню Расчет — Рассчитать проект или нажмите кнопку .

   В дереве проекта напротив названия помещения отобразится рассчитанная категория.

Заключение

Категория помещения (В3), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.

С деталями расчета можно ознакомиться на вкладке Журнал или сформировав отчет для проекта.
