Исходные данные
Пост диагностики автотранспортного предприятия для грузовых автомобилей, работающих на сжатом природном газе, имеет объем 300 м³. Свободный объем помещения составляет 240 м³. Объем баллона со сжатым природным газом равен 0,05 м³. Давление в баллоне составляет 2·10^4 кПа. Основной компонент сжатого природного газа - метан (98% об.). За расчетную температуру принимается максимальная абсолютная температура воздуха в г.Москва.
Решение
- Для реализации этого примера понадобится материал “Природный газ”, который отсутствует в базе материалов, поставляемой спрограммой. Поэтому, его необходимо создать самостоятельсо с помощью редатора материалов.
Природный газ - это смесь углеводородов, значительную часть которых составляет метан. По условию метан составляет 98% об. При расчете другими компонентами природного газ (этан, пропан, бутан и т.д.) можно пренебречь.

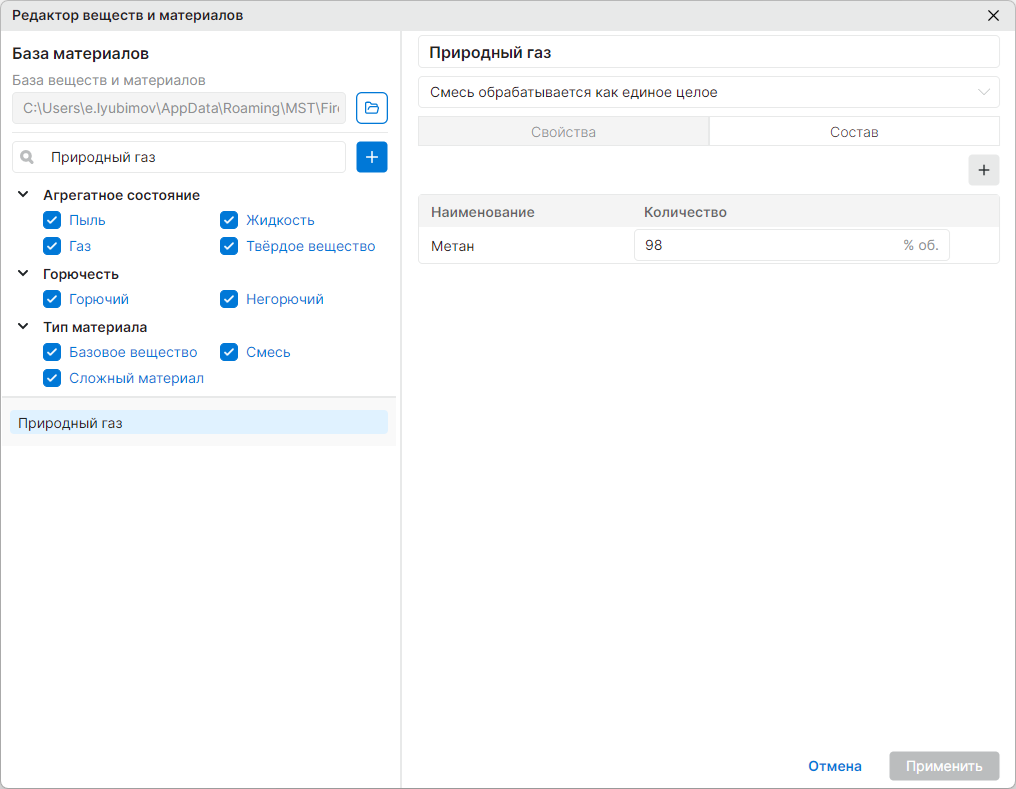

Откройте окно редактора веществ матриалов и создайте новый материал типа “Смесь”, в который добавьте только одну составляющую метан с объемной долей 98%.

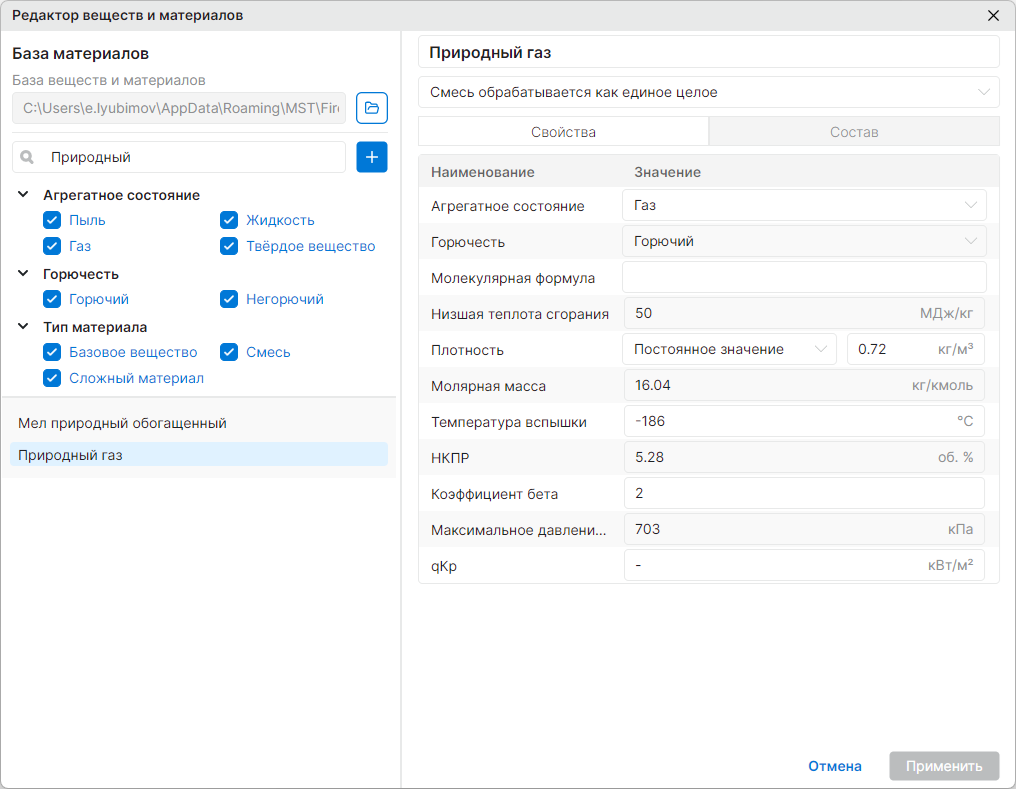

Во вкладке Свойства укажите следующие свойства материала:
- Создайте проект и помещение (подробнее см. Быстрое начало).
Задайте температуру в помещении. Либо вручную установите её равной 37 °С, как предлагается в пособии [5], либо в поле населенного пункт введите “Москва” - в этом случае FireGuard автоматически назначит температуру 38 °С в соответствии с данными из актуальной версии [1]. Отличие, безусловно, приведет к изменению промежуточных расчётных значений, но на итоговую категорию в этом примере не повлияет.
При создании помещения укажите его объем равный 300 м³, а свободный объем - 240 м³.
Размеры помещения не играют роли в этом примере и не указаны в пособии. Поэтому укажите такие размеры, чтобы объем помещения был равен 300 м³, например:
- Длина - 10 м;
- Ширина - 10 м;
- Высота - 3 м.
-
В помещении создайте участок, размеры которого равны размерам помещения (подробнее см. Создание участка в помещении).
-
На участке создайте установку “Баллон” (подробнее см. Создание установки). В качестве горючего вещества выберите “Природный газ”. Укажите объем аппарата равный 0,05 м³ и давление в аппарате равное 20000 кПа.
- В полях Общее количество и Авария введите значение 1. То есть, в результате аварии 1 баллон разгерметизируется и всё его содержимое поступает в объем помещения.
- Выполните команду меню Расчет — Рассчитать проект или нажмите кнопку
.
Напротив названия помещения в дереве проекта отобразится рассчитанная категория.
Заключение
Категория помещения (А), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.
Избыточное давление взрыва 62 кПа, определенное с помощью программы, также соответствует значению, полученному в пособии.
С деталями расчета можно ознакомиться на вкладке Журнал или сформировав отчет для проекта.
