Исходные данные
В этом помещении осуществляется приготовление смеси для пропитки гидроизоляционных материалов и производится ее подача насосами в пропиточные ванны производственных линий, находящиеся в другом помещении.
Размеры помещения составляют 24 х 36 х 12 м (Д х Ш x В). Объем помещения равен 10368 м³, свободный объем помещения - 8294,4 м³. Площадь помещения равна 864 м².
Используемые вещества и материалы:
- Полипропиленовая пыль;
- Битум;
- Полипропилен в жидком агрегатном состоянии.
Решение
- Так как материалы, необходимые для этого примера, отсутствуют в базе материалов, поставляемой с программой, то их необходимо добавить самостоятельно.

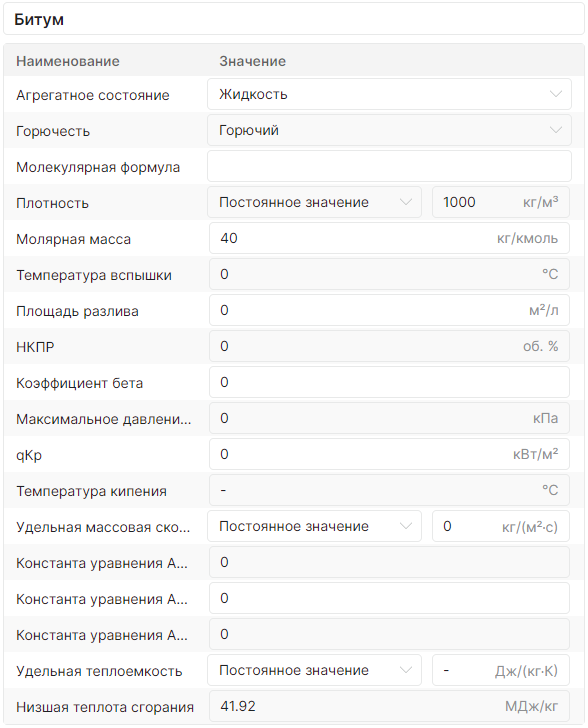

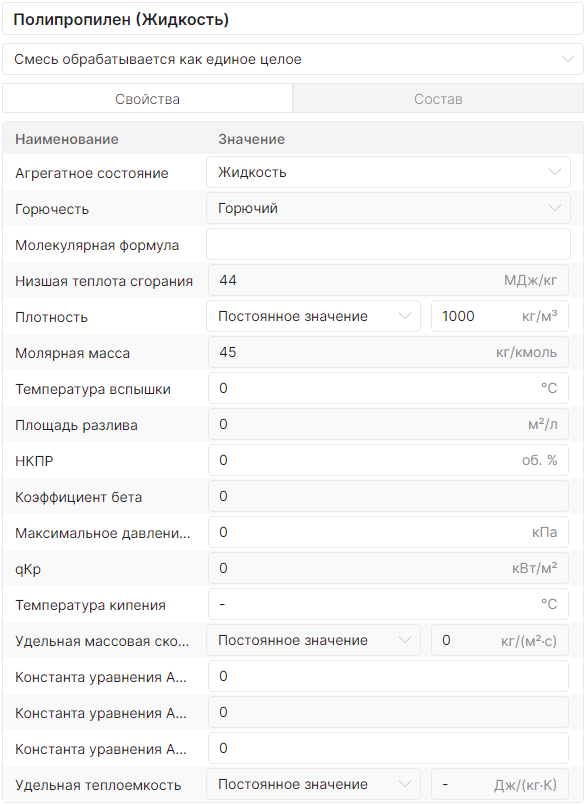

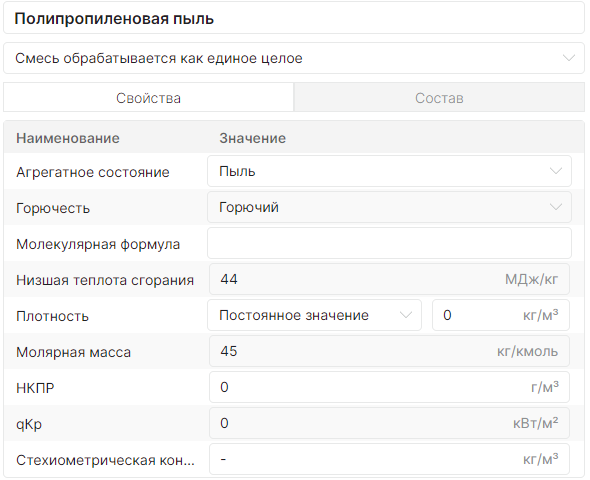

На изображениях ниже показаны свойства материалов. Нет необходимости задавать абсолютно все свойства материалов - достаточно указать только необходимые для расчета. Компоненты для смесей также не задаются. Важно создать именно материалы типа смесь, чтобы расчет выполнялся по формуле А.4 СП 12.13130.2009.
-
Создайте проект, помещение и участок (подробнее см. Быстрое начало).
При создании помещения используйте следующие параметры:
- Длина: 24 м;
- Ширина: 36 м;
- Высота: 12 м;
- Температура воздуха: 38 °С.
Участок создайте по размерам помещения.
-
На участке создайте 3 установки (подробнее см. Создание установки (при необходимости)). Общее и аварийное количество вещества установите таким, как показано на рисунке ниже.
-
Задайте параметры установок, как показано на рисунках ниже.
-

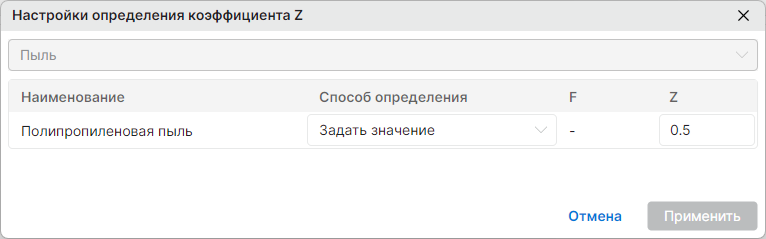

Для материала в установке “Бункер” задайте значение коэффициента Z.

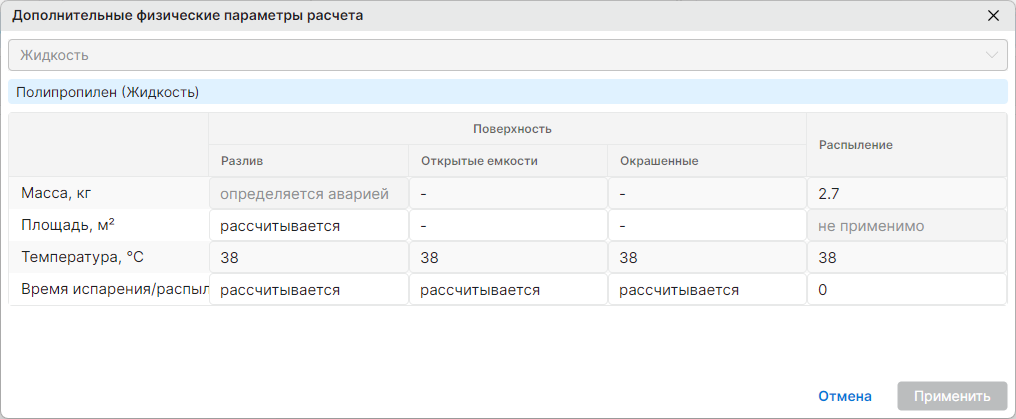

- Добавьте на участок вещество “Полипропилен (Жидкость)”. Общее и аварийное количество оставьте равными 0, но в дополнительных параметрах расчета задайте значение в столбце “Распыление” равным 2,7 кг.
-
Рассчитайте проект при помощи команды меню Расчет — Рассчитать проект или нажмите кнопку
.В дереве проекта напротив названия помещения отобразится рассчитанная категория.
Заключение
Категория помещения (В1), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.
С деталями расчета можно ознакомиться во вкладке Журнал или сформировав отчет для проекта.
