Пример 4. Помещение складирования ацетона

Время чтения


Исходные данные

Помещение складирования ацетона имеет площадь 72 м². В помещении хранятся десять бочек с ацетоном, объем каждой из которых равен 0,08 м³. Размеры помещения составляют (Д х Ш х В): 12 х 6 х 6 м. Объем помещения равен 432 м³, а свободный объем помещения - 345,6 м³.

Обоснование расчетного варианта аварии

При определении избыточного давления взрыва в качестве расчетного варианта аварии принимается разгерметизация одной бочки и разлив ацетона по полу помещения, исходя из расчета, что 1 л ацетона разливается на 1 м² пола помещения. За расчетную температуру принимается абсолютная температура воздуха в данном районе (г. Мурманск), которая составляет 32 °С.

Решение

  1. Создайте проект, здание и помещение (подробнее см. Быстрое начало). Температуру в помещении установите равной 32 °С.

Параметры помещения

  1. В помещении создайте участок, размеры которого равны размерам помещения (подробнее см. Создание участка в помещении).

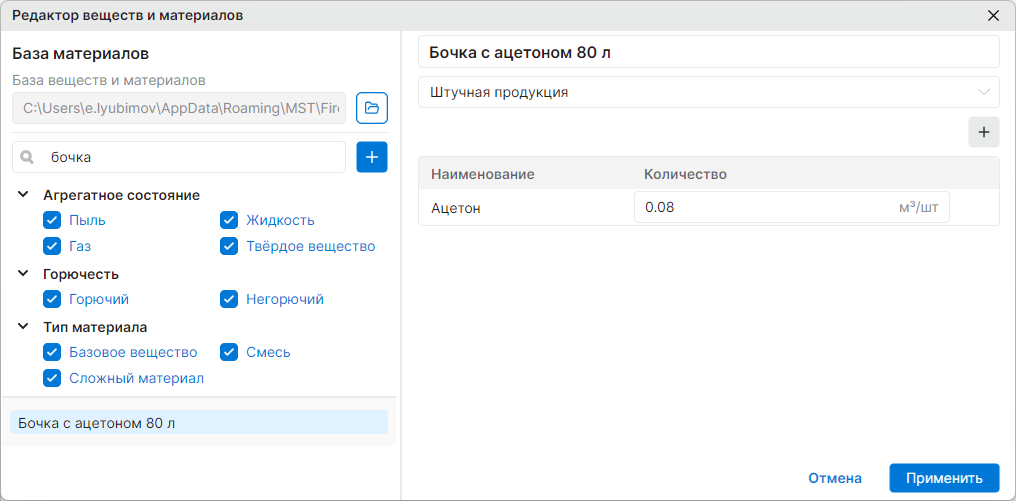

  2. Добавьте вещество «Бочка с ацетоном 80 л» на участок (подробнее см. Добавление горючих веществ и материалов).

  3. В поле Общее количество введите 10 (10 бочек, хранящихся на складе) и в поле Авария введите 1 (разлив одной бочки).

Количество ацетона

  1. Выполните команду меню РасчетРассчитать проект или нажмите кнопку .

Напротив названия помещения в дереве проекта отобразится рассчитанная категория.

Заключение

Категория помещения (А), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.

С деталями расчета можно ознакомиться на вкладке Журнал или сформировав отчет для проекта.
