Пример 5. Помещение промежуточного топливного бака резервной дизельной электростанции

Исходные данные

Помещение промежуточного топливного бака резервной дизельной электростанции унифицированной компоновки имеет площадь 16 м². В помещении находится топливный бак с объемом дизельного топлива марки «3» (ГОСТ 305-82) объемом 6,3 м³. Размеры помещения составляют (Д х Ш х В): 4,0 х 4,0 х 3,6 м. Объем помещения равен 57,6 м³, а свободный объем - 46,08 м³. Суммарная длина трубопроводов диаметром 0,057 м составляет 10 м. Расход дизельного топлива в трубопроводах равен 0,0015 м³/c.

Обоснование расчетного варианта аварии

При определении избыточного давления взрыва в качестве расчетного варианта аварии принимается разгерметизация топливного бака и выход из него и подводящих и отводящих трубопроводов дизельного топлива в объем помещения. За расчетную температуру принимается максимальная абсолютная температура воздуха в г. Благовещенск.

Решение

1. Создайте проект, здание и помещение (подробнее см. Быстрое начало).

   При создании помещения введите название города. В соответствии с СП 131.13330.2020 программа установит температуру равную 39°.



2. В помещении создайте участок, размеры которого равны размерам помещения (подробнее см. Создание участка в помещении).

3. Создайте установку (подробнее см. Создание установки).

4. Задайте параметры установки. В качестве горючего вещества выберите “Дизельное топливо 3”. Укажите объем аппарата - 6,3 м³.



5. Задайте параметры трубопровода, как показано на рисунке ниже.

   {width=60%}

6. В полях Общее количество и Авария введите 1 (1 бак).



7. По умолчанию значение коэффициента Z участия в горении горючих газов и паров принимается из таблицы А.1 СП 12.13130.2009. Однако в этом примере его следует рассчитывать в соответствии с приложением Д СП 12.13130.2009.

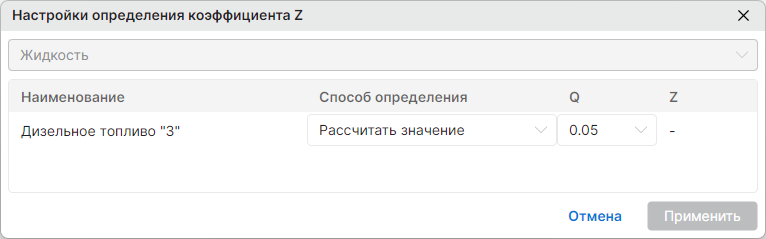

Для этого, откройте окно настроек определения коэффициента Z (подробнее см. Настройка расчета коэффициента Z) и задайте параметры как показано на рисунке ниже:

8. Выполните команду меню Расчет — Рассчитать проект или нажмите кнопку .

   Напротив названия помещения в дереве проекта отобразится рассчитанная категория.

Заключение

Категория помещения (В1), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.

С деталями расчета можно ознакомиться на вкладке Журнал или сформировав отчет для проекта.
