Пример 19. Помещение отделения консервации и упаковки станков

Исходные данные

В помещении производится обезжиривание поверхностей станков в водном растворе тринатрийфосфата с синтанолом ДС-10, обезжиривание отдельных деталей станков уайт-спиритом и обработка поверхностей станков (промасливание) индустриальным маслом И-50. Размеры помещения (Д x Ш x В): 54,0 х 12,0 х 12,7 м. Объем помещения составляет 8229,6 м³. Свободный объем помещения составляет 6584 м³. Площадь помещения равна 648 м². Температура воздуха равна 35 °С.

Используемые вещества и материалы:

• Раствор тринатрийфосфата;
• Уайт-спирит;
• Масло индустриальное 50 (машинное);
• Бумага;
• Древесина.

Решение

1. Для реализации этого примера понадобится материал “Индустриальное масло”, которое отсутствует в базе материалов, поставляемой с программой.

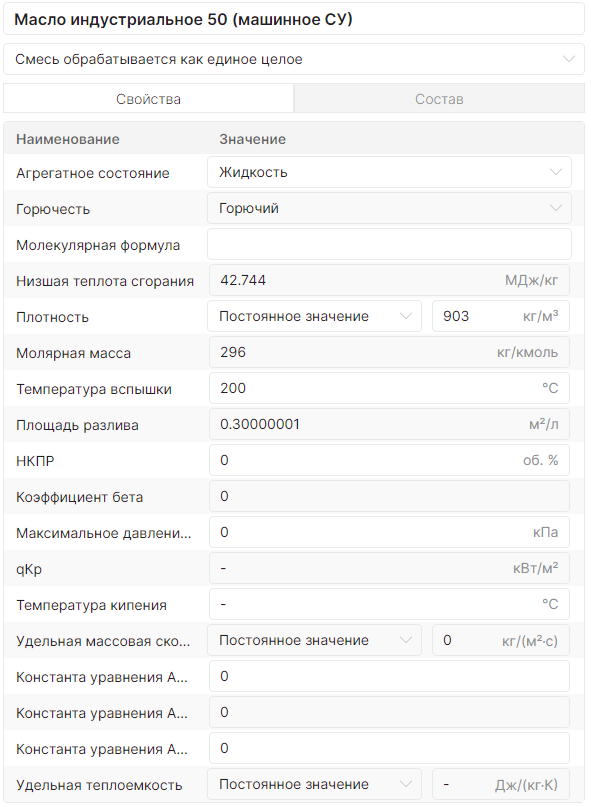

Создайте его с помощью редактора материалов с параметрами, паказанными на изображении ниже. Так как в пособии не проверяется избыточное давление по индустриальному маслу, то при расчете понадобится только низшая теплота сгорания. Значения остальных свойств при расчете использоваться не будут и их значения роли не играют.

2. Создайте проект, помещение и 4 участка (подробнее см. Быстрое начало). При создании помещения используйте следующие параметры:

• Длина: 54 м;
• Ширина: 12 м;
• Высота: 12,7 м;
• Температура воздуха: 35 °С.

3. В помещении создайте 4 участка (подробнее см. Создание участка в помещении). При создании участков используйте указанные ниже параметры.









4. На созданные участки добавьте указанные ниже вещества. Задайте общее и аварийное количества веществ, как показано на рисунках ниже.









5. Выполните команду меню Расчет — Рассчитать проект или нажмите кнопку .

   В дереве проекта напротив названия помещения отобразится рассчитанная категория.

Заключение

Категория помещения (В1), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.

С деталями расчета можно ознакомиться во вкладке Журнал или сформировав отчет для проекта.

Следует отметить, что суммарная пожарная нагрузка на всех участках, полученная при расчете в программе (46200 МДж), меньше значения, представленного в пособии по применению (57300 МДж).

Причина этого в том, что у материала “Древесина”, поставляемого в базе материалов с программой, и используемого на участке 4 в проекте, значение теплоты сгорания равно 13,8 МДж/кг. А в пособии по применению значение больше - 20,853 МДж/кг.

Поэтому, чтобы значения совпадали, необходимо скорректировать значение теплоты сгорания для древесины в базе материалов.
