Вариант №1
Исходные данные
Помещение сушильно-пропиточного отделения электромашинного цеха имеет площадь 320 м². В помещении находятся два бака для покрытия лаком БТ-99 полюсных катушек способом окунания с подводящими и отводящими трубопроводами. Размеры помещения составляют (Д х Ш х В): 32 х 10 x 8 м. Объем помещения равен 2560 м³, а свободный объем - 2048 м³. Объем каждого бака равен 0,5 м³. Степень заполнения бака лаком составляет 0,9. Объем лака в баке равен 0,45 м³. Длина и диаметр подводящего (напорного) трубопровода между баком и насосом составляют 10 м и 0,025 м соответственно. Объем разлива лака при аварии составляет 487 л. Площадь разлива составляет 243,5 м². Площадь открытого зеркала испарения каждого бака 1,54 м². Площадь поверхности 10-ти свежеокрашенных полюсных катушек 6,28 м².
В лаке БТ-99 (ГОСТ 8017-74) в виде растворителей содержится 46% (масс.) ксилола и 2% (масс.) уайт-спирита. В общей массе растворителей содержится 95,83% (масс.) ксилола и 4,17% (масс.) уайт-спирита.
Расчетная температура составляет 37 °С.
Замечание к расчету, приведенному в пособии по применению СП 12.13130.2009
При определении категории учитываются составляющие растворителя: ксилол и уайт-спирит.
Значения свойств ксилола и уайт-спирита различаются. В соответствии с п.4.3 СП 12.13130.2009 «Допускается использование показателей пожарной опасности для смесей веществ и материалов по наиболее опасному компоненту.» В пособии при определении категории это положение СП используется регулярно. Используются значения свойств и ксилола и уайт-спирита. Причём при определении расчетных величин могут использоваться разные значения одного и того же свойства (в одном случае от ксилола, а в другом от уайт-спирита).
Например, интенсивность испарения, которая использовалась при определении массы паров, была взята по ксилолу (2,8387). При её определении использовалось значение молярной массы для ксилола (106,17). Но при расчете коэффициента Z использовалась плотность пара уайт-спирита (5,7864), при определении которой соответственно использовалось значение молярной массы уайт-спирита (147,3). И наконец, при определении избыточного давления использовалось значение плотности пара для ксилола (4,1706) – то есть, фактически опять использовали значение молярной массы для ксилола. Таким образом получается, что неявно при расчете используется два разных значения молярной массы.
Поэтому, так как значения свойств материалов в FireGuard не могут меняться в зависимости от того, где они применяются, реализовать проект, расчет которого в точности бы повторял расчет из пособия, невозможно.
Чтобы наиболее близко приблизиться к расчету, приведенному в пособии, необходимо сделать два допущения:
-
Использовать абстрактный несуществующий материал, значения свойств которого взяты как у ксилола так и у уайт-спирита.
-
Не рассчитывать коэффициент Z, а задавать его значение вручную.
Решение

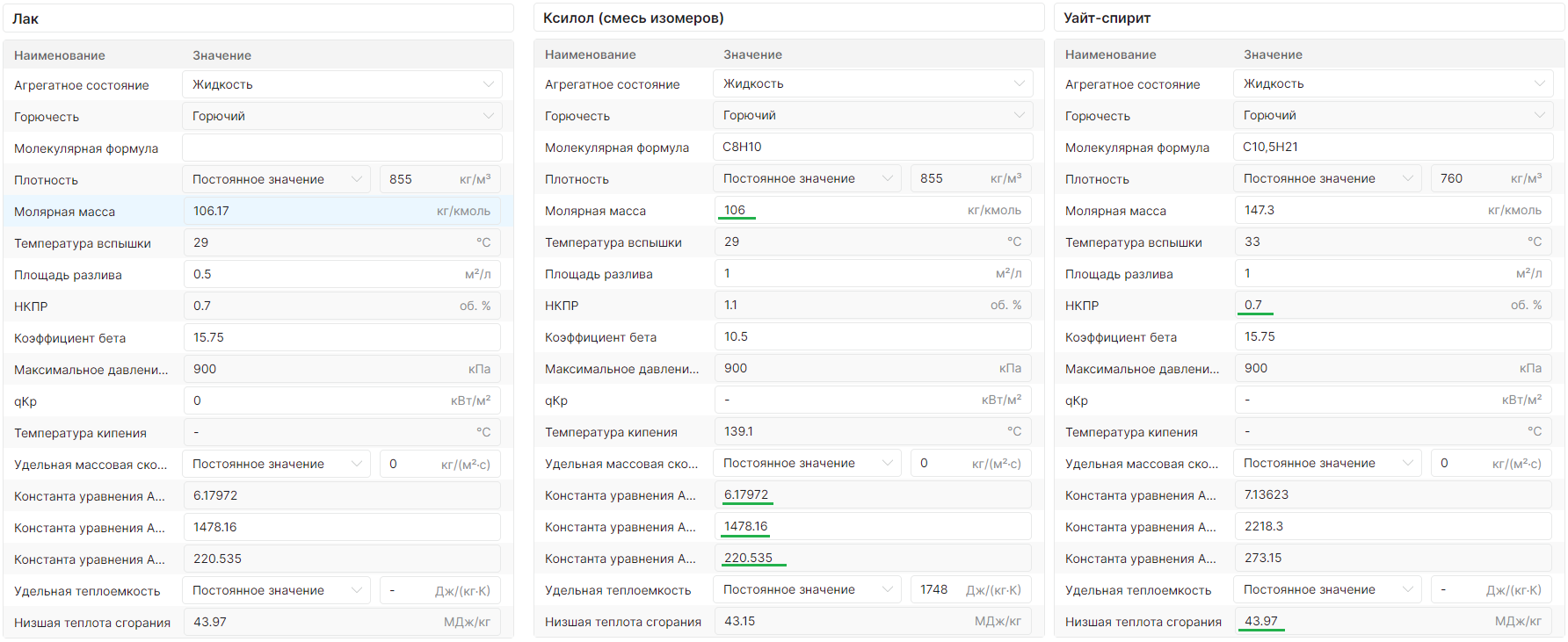

- Создайте базовый материал “Лак” со свойствами, показанными на скриншоте ниже:
Справа приведены параметры ксилола и ауйт-спирита, а также подчеркнуты значения ключевых параметров, вляющих на расчет, которые взяты от ксилола или уайт-спирита.
- Создайте проект и помещение (подробнее см. Быстрое начало). Задайте параметры как показано на изображении ниже.
-
В помещении создайте участок, размеры которого равны размерам помещения (подробнее см. Создание участка в помещении).
Площадь размещения пожарной нагрузки задайте равной 3,08 кв.м - площадь проекции двух баков с лаком.
-

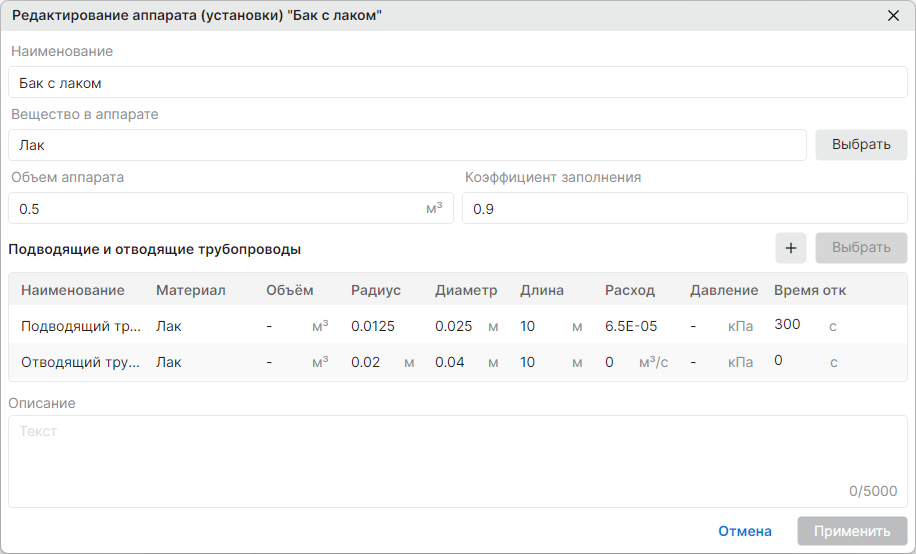

Добавьте на участок установку “Бак с лаком”, для которого задайте следующие параметры:
- В поле Общее количество введите 2 (в помещении находится 2 бака) и в поле Авария введите 1 (при аварии происходит разгерметизация одного бака).

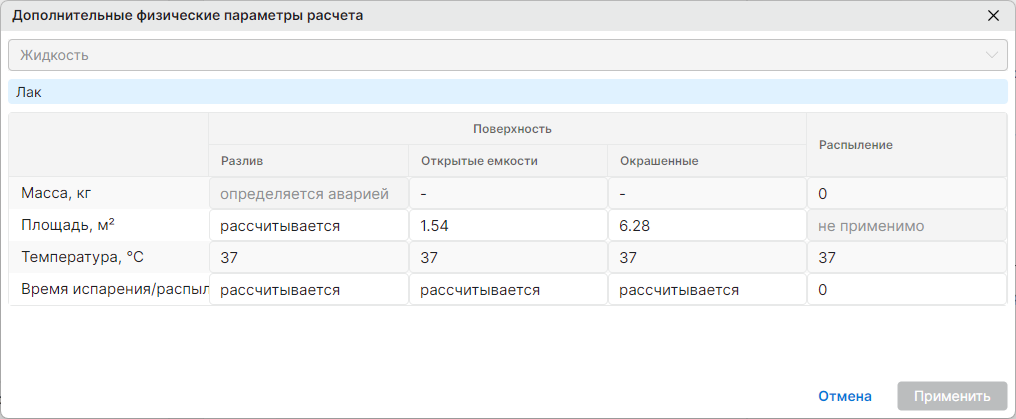

- Укажите дополнительные площади испарения с открытой поверхности бака и окрашенных поверхностей как показано на скриншоте ниже.

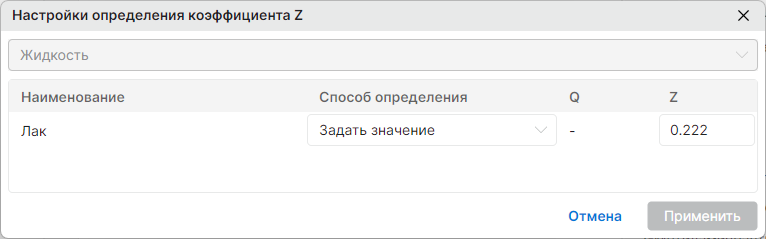

- Задайте параметры определения коэффициента Z, как показано на рисунке ниже:
- Выполните команду меню Расчет — Рассчитать проект или нажмите кнопку
.
Напротив названия помещения в дереве проекта отобразится рассчитанная категория.
Заключение
Категория помещения (Б), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009. Избыточное давление, рассчитанное FireGuard, составляет 14 кПа, что совпадает со значением, рассчитанным в пособии 13,8 кПа. Отличие 0,2 кПа обусловлено округлением расчетных значений.
С деталями расчета можно ознакомиться во вкладке Журнал или сформировав отчет для проекта.
Вариант №2
Исходные данные
Исходные данные полностью аналогичны тем, которые указаны выше. Данный пример демонстрирует возможность программы учитывать работу аварийной вентиляции или постоянно работающей общеобменной вентиляции, удовлетворяющей требованиям п. А.2.3. Кратность воздухообмена в помещении равна А = 6 ч-1.
Решение
-
Создайте копию помещения, созданного в варианте 1. Для этого ПКМ щелкните по помещению и в контекстном меню выберите пункт “Дублировать”. Переименуйте помещение в “Помещение 2”.
-
Чтобы учесть наличие вентиляции, выполните щелчок ПКМ по названию помещения в дереве проекта и в открывшемся меню выберите пункт Параметры. Откроется окно Параметры помещений. В поле Кратность воздухообмена в помещении укажите кратность воздухообмена равную 6.

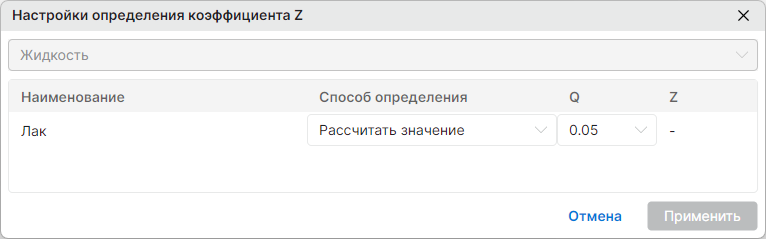

- Задайте параметры определения коэффициента Z, как показано на рисунке ниже:
- Выполните команду меню Расчет — Рассчитать проект или нажмите кнопку .
В открывшемся окне отобразится полученный результат.
Заключение
Категория помещения (В1), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.
С деталями расчета можно ознакомиться во вкладке Журнал или сформировав отчет для проекта.
Следует отметить, что удельная пожарная нагрузка, рассчитанная FireGuard немного больше значения, приведенного в пособии. Причина этого в том, что при определении пожарной нагрузки FireGuard кроме вещества, находящегося в аппарате, учитывает и вещество, находящееся в трубопроводах, питающих аппарат. А в пособии по применению учитывается только вещестно, находящееся в аппарате.
