Пример 1. Аккумуляторное помещение

Время чтения


Вариант №1

Исходные данные

Аккумуляторное помещение объемом 27,2 м³ оборудовано аккумуляторными батареями СК-4 из 12 аккумуляторов и СК-1 из 13 аккумуляторов. Свободный объем аккумуляторного помещения равен 21,76 м³. Максимальная абсолютная температура воздуха в районе строительства (г. Екатеринбург) составляет 38 °С. Объем водорода, поступающего в аккумуляторное помещение при зарядке двух батарей СК-4 и СК-1 составляет 1,046 м³.

Решение

  1. Создайте проект, здание и помещение (подробнее см. Быстрое начало). Температуру в помещении установите равной 38 °С.

При создании помещения укажите его объем равный 27,2 м³ и свободный объем равный 21,76 м³. По условиям примера высота помещения не указана. Установите произвольную высоту помещения, например, 2 м. Программа автоматически рассчитает площадь помещения, которая составит 13,6 м².

Параметры помещения

  1. В помещении создайте участок, размеры которого равны размерам помещения (подробнее см. Создание участка в помещении).

  2. На участок добавьте вещество “Водород” (подробнее см. Добавление горючих веществ и материалов).

  3. По условиям задачи объем водорода, поступающего в аккумуляторное помещение при зарядке двух батарей, составляет 1,046 м³. Поэтому в полях Общее количество и Авария введите 1,046 м³.

Количество водорода

  1. Выполните команду меню РасчетРассчитать проект или нажмите кнопку .

Напротив названия помещения в дереве проекта отобразится рассчитанная категория.

Заключение

Категория помещения (А), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.

С деталями расчета можно ознакомиться на вкладке Журнал или сформировав отчет для проекта.

Вариант №2

Исходные данные

Исходные данные полностью аналогичны тем, которые указаны выше. Данный пример демонстрирует возможность программы учитывать работу аварийной или постоянно работающей вентиляции в помещении. Вентиляция работает с кратностью воздухообмена 8 ч-1 и отвечает требованиям п. А.2.3 СП 12.13130.2009, СП 7.13130.2013 и ПУЭ.

Решение

  1. Повторите действия, указанные в примере выше.

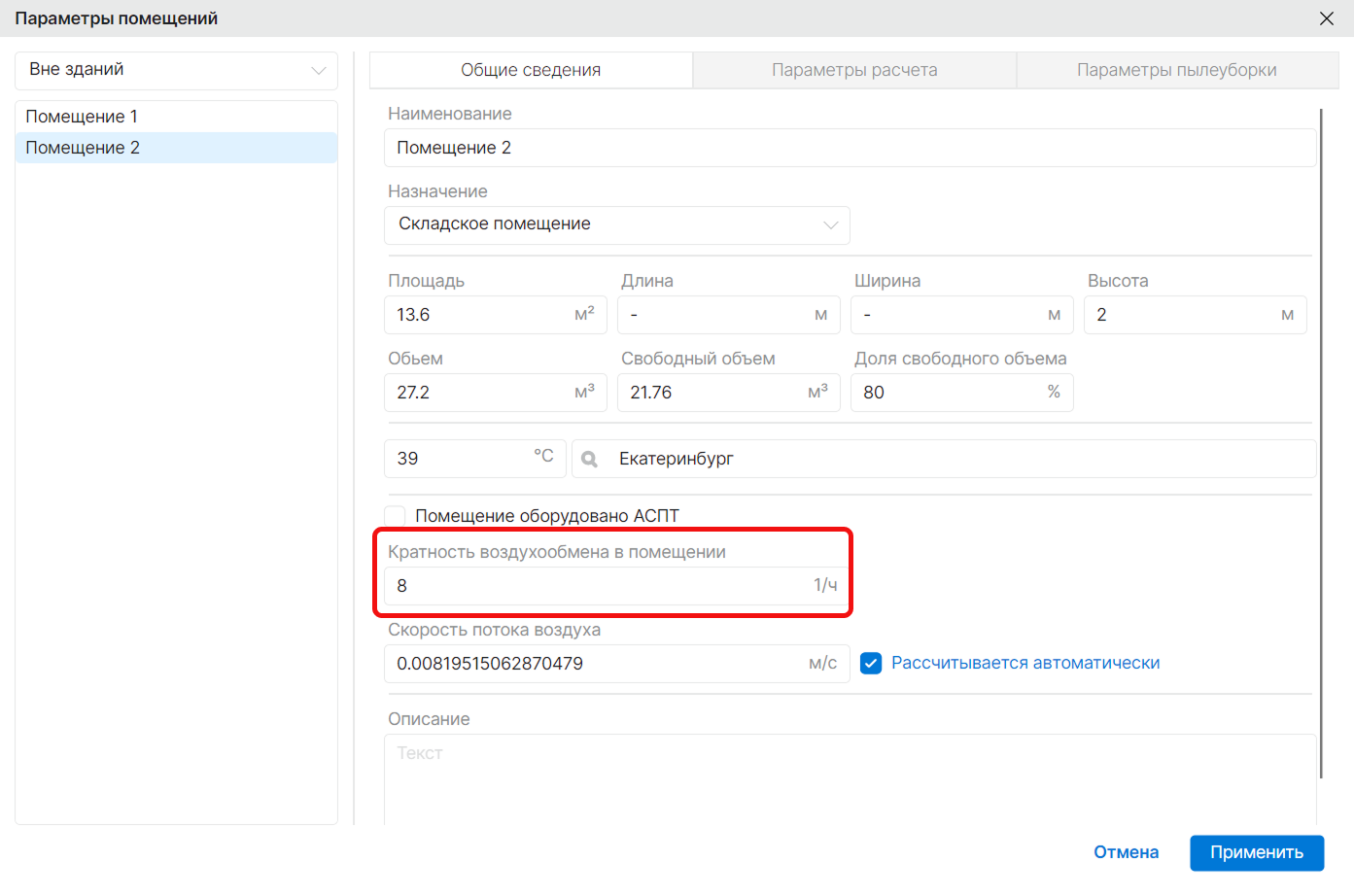

  2. Чтобы учесть работу аварийной или постоянно работающей вентиляции, выполните щелчок ПКМ по названию помещения в дереве проекта и в открывшемся меню выберите пункт Параметры. Откроется окно Параметры помещений. В поле Кратность воздухообмена в помещении укажите кратность воздухообмена равную 8.

Задание кратности воздухообмена

  1. Выполните команду меню РасчетРассчитать проект или нажмите кнопку .

Напротив названия помещения в дереве проекта отобразится рассчитанная категория.

Заключение

Категория помещения (Г), определенная с помощью программы, не противоречит результатам расчета, указанным в пособии по применению СП 12.13130.2009.

В пособии не определяется категория помещения, а лишь указано, что поскольку избыточное давление взрыва составляет менее 5 кПА, то в зависимости от количества пожарной нагрузки это помещение относится к категории В1-В4. В результатах расчета, полученных с помощью программы, удельная пожарная нагрузка равна 0. Следовательно, помещение относится к категории Г.

С деталями расчета можно ознакомиться на вкладке Журнал или сформировав отчет для проекта.
