Исходные данные
В помещении площадью 108 м² расположены три насоса, откачивающих ДМФА из расположенного вне пределов помещения сборника, в который ДМФА отбирается из отгонного куба низа ректификационной колонны. Производительность одного насоса составляет 0,278 л • с-1. На подводящих и отводящих трубопроводах насосов за пределами помещения установлены автоматические задвижки (время отключения равно 120 с). Чтобы объем трубопровода составлял 20 л, диаметр и длину трубопровода примем равными 0,159617 м и 1 м соответственно. Размеры помещения (Д х Ш х В) составляют 18 x 6 x 6 м. Объем помещения равен 648 м³, а свободный объем - 518,4 м³.
Решение
- Для реализации в программе этого примера понадобится материал «N,N-Диметилформамид». В базе материалов, поставляемой с программой, значение теплоемкости этого материала не указано. Однако теплоемкость необходимо знать для того, чтобы расчет массы испарившегося вещества велся по формулам А.14 и А.15 СП 12.13130.2009, как это делается в пособии по применению, а не по формулам А.12 и А.13. Поэтому, сначала необходимо скорректировать свойства материала «N,N-Диметилформамид».

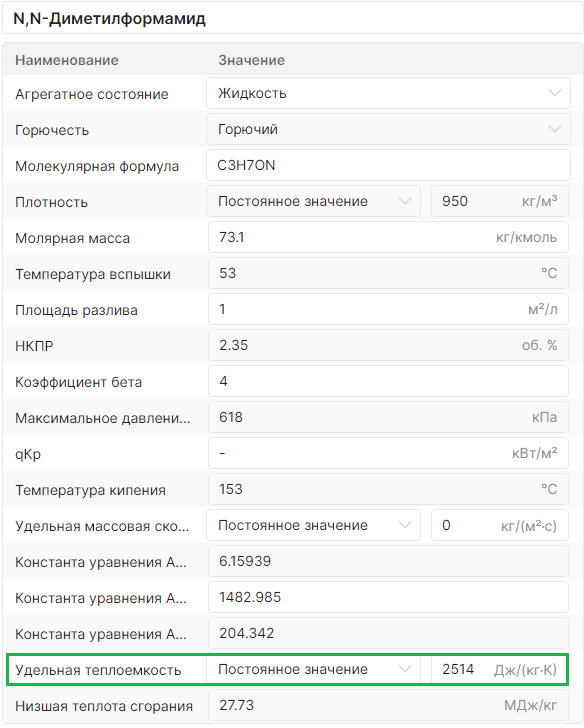

Откройте редактор материалов, найдите материал «N,N-Диметилформамид», скорректирйте свойство Удельная теплоемкость, как показано на рисунке ниже, и сохраните изменения.

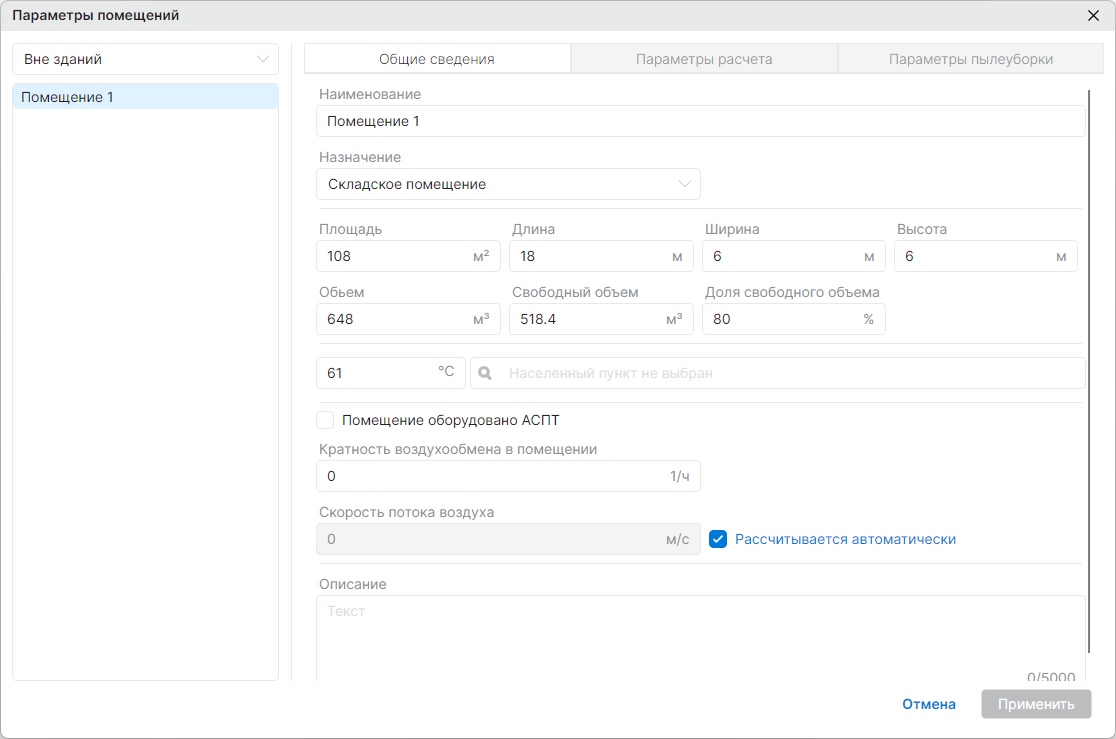

- Создайте проект и помещение (подробнее см. Быстрое начало). Температуру в помещении установите равной 37 °С.
-
В помещении создайте участок, размеры которого равны размерам помещения (подробнее см. Создание участка в помещении).
-
Создайте установку “Насос” (подробнее см. Создание установки).
В качестве горючего вещества выберите «N,N-Диметилформамид».
Задайте параметры установки и трубопровода как показано на рисунке:
- В поле Общее количество введите 3 шт. В поле Авария укажите 1 шт.
- Выполните команду меню Расчет — Рассчитать проект или нажмите кнопку
.
В дереве проекта напротив названия помещения отобразится рассчитанная категория.
Заключение
Категория помещения (В3), определенная с помощью программы, соответствует категории, определенной в пособии по применению СП 12.13130.2009.
С деталями расчета можно ознакомиться на вкладке Журнал или сформировав отчет для проекта.
Следует отметить, что значения избыточного давления и значение удельной пожарной нагрузки, полученные программой, отличаются от значений, приведенных в пособии по применению.
Причина этого отличия заключается в том, что в пособии по применению используются не реальные свойства ДМФА, а принимаются значения “с запасом”. Для низшей теплоты сгорания используется значение «с запасом» по гексану (45,105 МДж/кг вместо 27,73 МДж/кг). Это приводит к тому, что значение удельной пожарной нагрузки, полученной в программе, существенно меньше значения, приведенного в пособии. Кроме того, при определении избыточного давления в пособии используется формула 13 пособия, полученная из формулы А.1 СП 12.13130.2009 в предположении, что максимальное давление Pmax равно 900 кПа, хотя для ДМФА это значение существенно меньше – 618 кПа. Использование при расчете в FireGuard истинного значения вместо 900 кПа приводит к тому, что значение, полученное в FireGuard меньше приведенного в пособии.
