Редактирование параметров помещений

Чтобы изменить параметры помещения, нажмите правой кнопкой мыши по имени помещения в дереве проекта и в открывшемся меню выберите пункт Параметры, или выполните двойной щелчок левой кнопкой мыши по названию помещения. Будет открыто окно Параметры помещений. В левой части окна расположен список всех помещений, которые созданы в здании или проекте, а в правой части окна отображаются общие сведения, описание и параметры выбранного помещения.

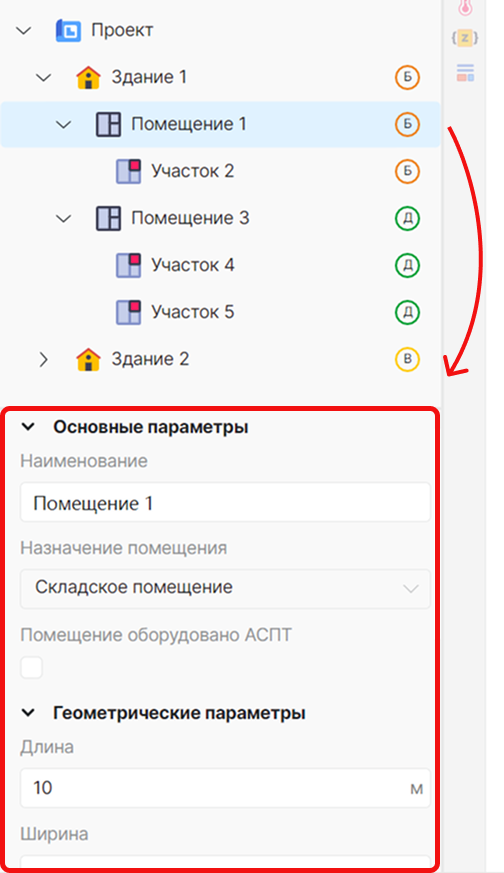

Основные параметры помещения также можно изменить с помощью панели, которая расположена в левом нижнем углу главного окна программы.

В поле Назначение при помощи раскрывающегося списка выберите назначение помещения. Для выбора доступны следующие варианты:

• Складское помещение,
• Производственное помещение,
• Помещение для вентиляционного оборудования.

Редактирование параметров складских и производственных помещений

Для редактирования параметров помещения с назначением типа Складское помещение или Производственное помещение выполните следующие действия:

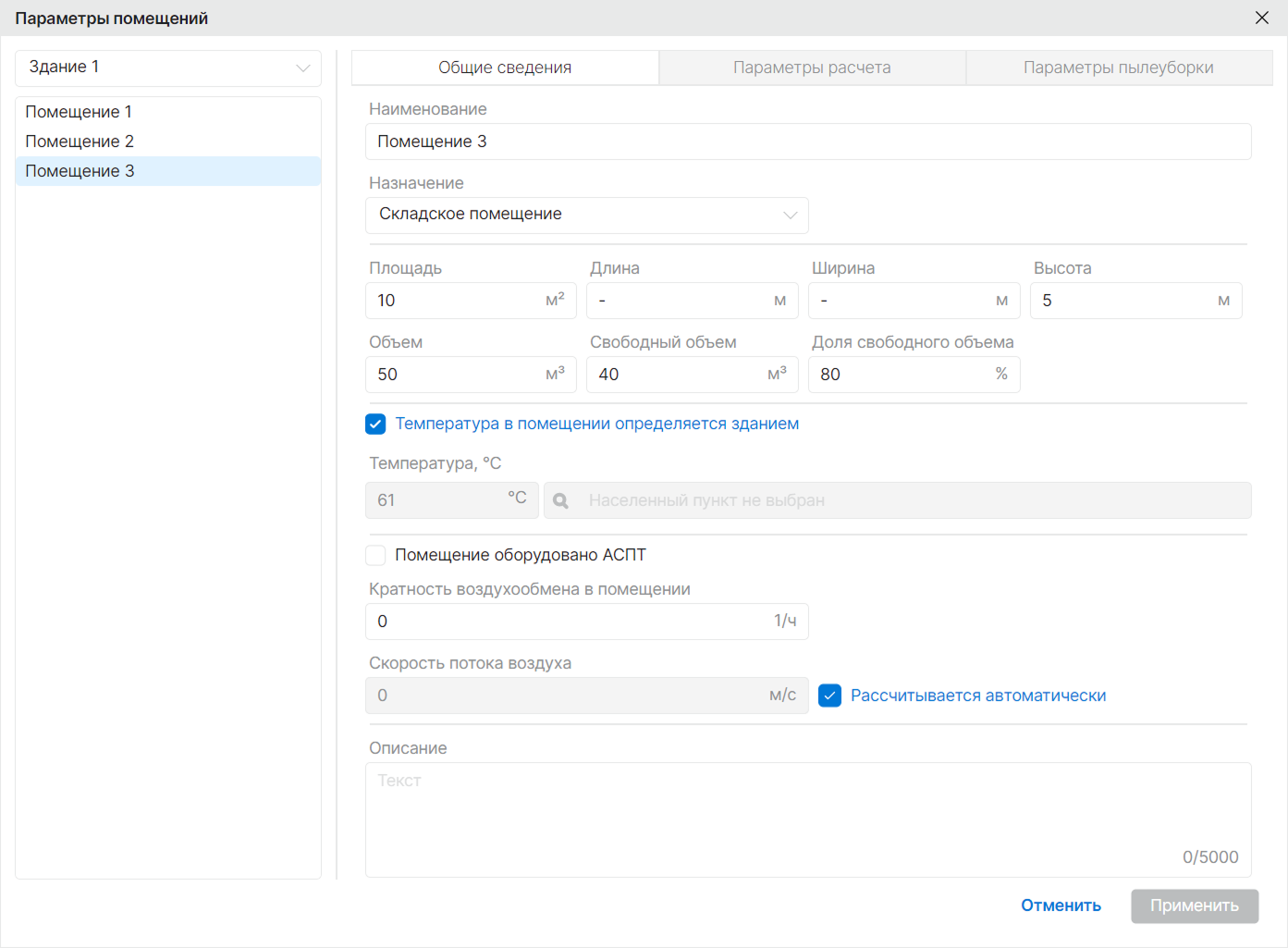

1. На вкладке Общие сведения:

   • В поле Наименование укажите название помещения.

   • В полях Длина, Ширина и Высота укажите геометрические размеры помещения. Размеры указываются в метрах.

   • Если температура в помещении отличается от указанной по умолчанию, укажите температуру в помещении.

   • Если помещение оборудовано автоматической системой пожаротушения, то установите флажок для параметра Помещение оборудовано АСПТ.

   • Если помещение оборудовано вентиляцией, то укажите кратность воздухообмена в помещении. По умолчанию скорость потока воздуха рассчитывается автоматически. Если значение скорости потока воздуха известно, то введите его вручную.

   • Введите Описание.

   • В поле Объем будет отображаться объем помещения. Программа автоматически рассчитывает объем помещения по указанным размерам.

     Если вы указываете размеры помещения для последующего расчёта категории и подготовки отчёта, необходимо ввести данные Площади, Длины, Ширины и Высоты повторно после любого редактирования полей Объём или Свободный объём.

   • В поле Свободный объем укажите свободный объем помещения. По умолчанию программа автоматически предлагает установить свободный объем равным 80% объема помещения. Если свободный объем помещения больше или меньше указанного значения, то задайте нужное значение вручную.

     Согласно п. А.1.4 СП 12.13130.2009 “Свободный объем определяется как разность между объемом помещения и совокупным объемом технологического оборудования в этом помещении. Если свободный объем помещения определить невозможно, допускается считать, что он условно равен 80 % объема помещения.”

   • Температура. В следующем поле укажите максимальную возможную температуру воздуха в данном помещении в соответствующей климатической зоне или максимально возможную температуру воздуха по технологическому регламенту с учетом возможного повышения температуры в аварийной ситуации. Для этого в поле с текстом Населенный пункт не выбран при помощи раскрывающегося списка выберите населенный пункт в котором расположен объект. Если максимальная температура в помещении определяется настройками, которые вы указали при создании здания, установите флажок Определяется зданием.

   • Установите флажок Помещение оборудовано АСПТ, если помещение оборудовано автоматической системой пожаротушения, . Наличие АСПТ учитывается при определении категории здания и помещения согласно п. 6.3, 6.5, 6.7 и 6.9 СП 12.13130.2009.

     В соответствии с приложением А.2 СП 12.13130.2009 если такого значения расчетной температуры по каким-либо причинам определить не удается, допускается принимать ее равной 61 °С.

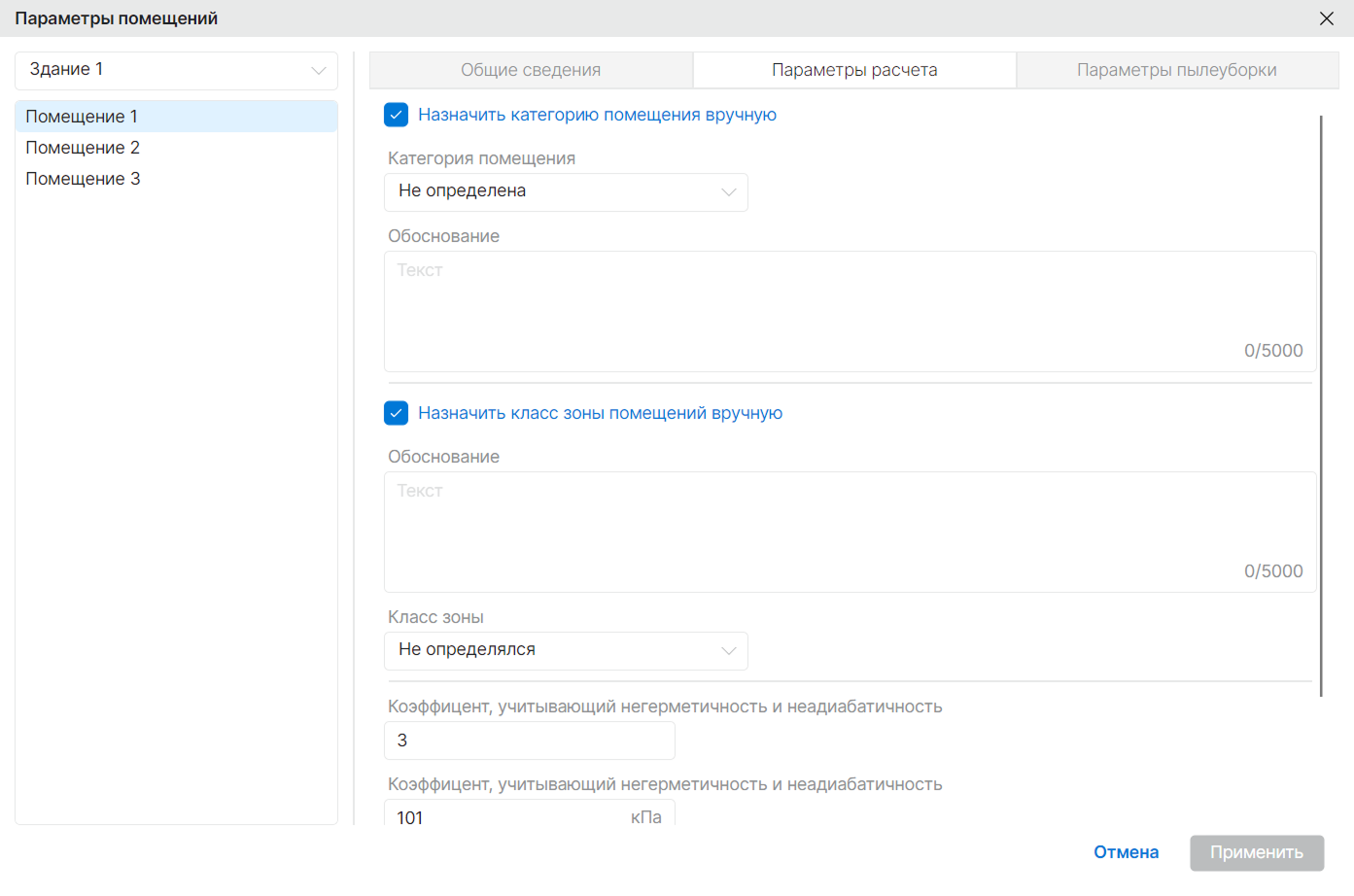

2. На вкладке Параметры расчета задайте параметры для задания пользовательских данных о категории или класса зоны помещения, отличных от тех, которые программа определила автоматически:

   • Выберите нужную категорию помещения вручную. В поле Обоснование обязательно укажите полный текст с обоснованием выбранной категории.

   • Выберите класс зоны помещения вручную. В поле Обоснование обязательно укажите полный текст с обоснованием выбранного класса.

   • Измените другие параметры расчета.



   Если категория и/или класс зоны помещения заданы вручную, то программа не выполняет расчет для этого помещения. В отчете будет содержаться указанная вами информация.

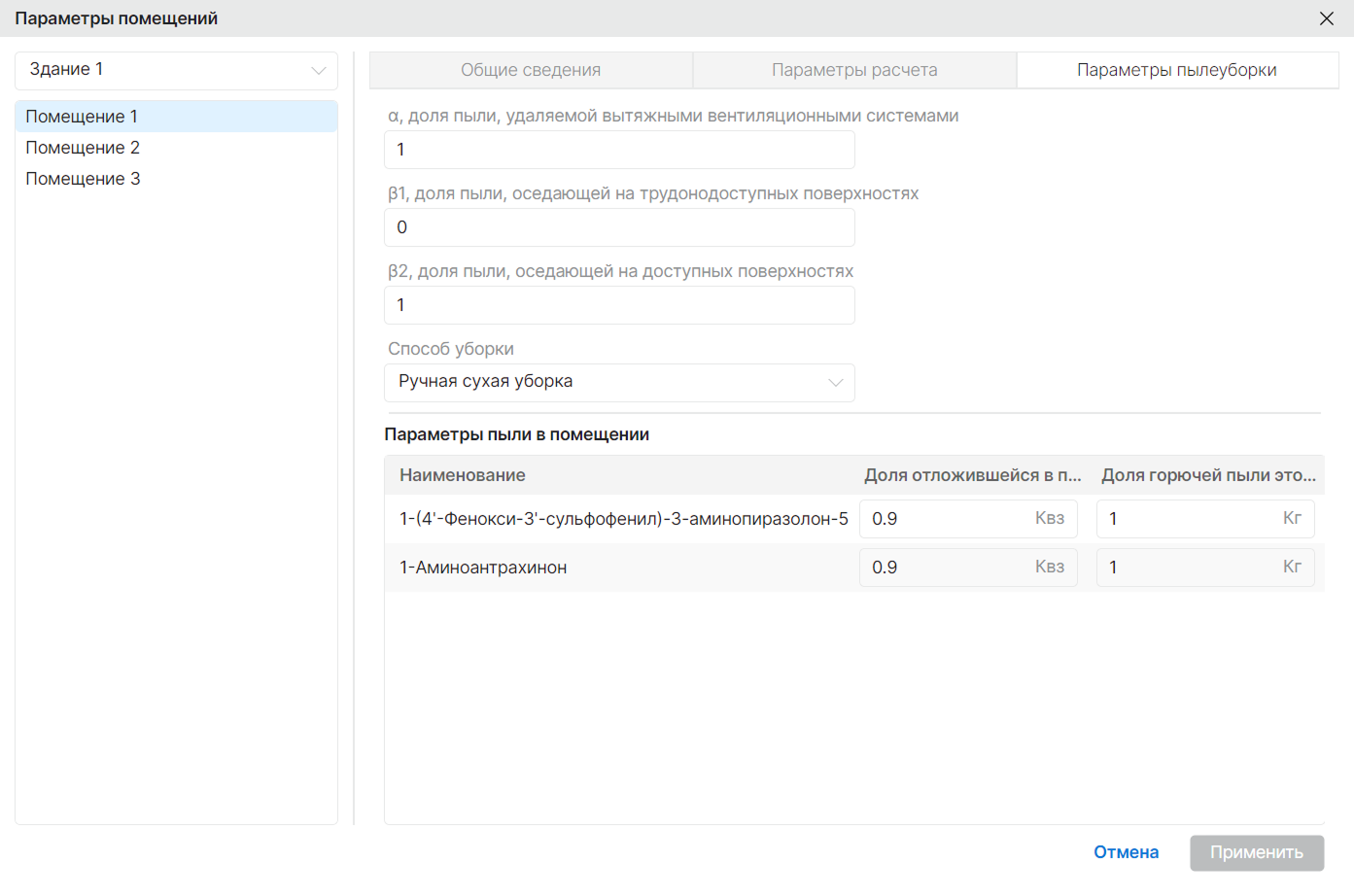

3. На вкладке Параметры пылеуборки задайте нужные параметры пылеуборки помещения, если в помещении проводятся мероприятия по чистке и пылеуборке. Список доступных материалов и веществ в этом окне обновится при добавлении в помещении Установок



4. Нажмите кнопку Применить для сохранения изменений.

Редактирование параметров помещений для вентиляционного оборудования

Для редактирования параметров помещения с назначением типа Помещение для вентиляционного оборудования выполните следующие действия:

1. На вкладке Общие сведения:

   • Измените наименование, назначение и/или параметры помещения.

   • Если помещение оборудовано автоматической системой пожаротушения, то установите флажок для параметра Помещение оборудовано АСПТ.

   • Укажите подтип используемого вентиляционного оборудования: Приточная или Вытяжная.

   • Выберите группу обслуживаемых помещений (все здания, вне зданий или конкретные здания) и затем укажите требуемые помещения.

   • Введите Описание.



2. На вкладке Параметры расчета задайте параметры для задания пользовательских данных о категории или класса зоны помещения, отличных от тех, которые программа определила автоматически:

   • Выберите нужную категорию помещения вручную. В поле Обоснование укажите обоснование выбранной категории.

   • Выберите класс зоны помещения вручную. В поле Обоснование укажите обоснование выбранного класса.

   • Измените указанные параметры расчета.



   Если категория и/или класс зоны помещения заданы вручную, то программа не выполняет расчет для этого помещения. В отчете будет содержаться указанная вами информация.

3. Нажмите кнопку Применить для сохранения изменений.
