Работа с наружными установками

Время чтения


Чтобы добавить в проект наружную установку, выполните следующие действия:

  1. Выберите пункт меню Проект | Новая установка либо нажмите кнопку на панели управления.

Кнопка добавления новой установки

  1. В открывшемся окне укажите наименование наружной установки и нажмите кнопку Создать.

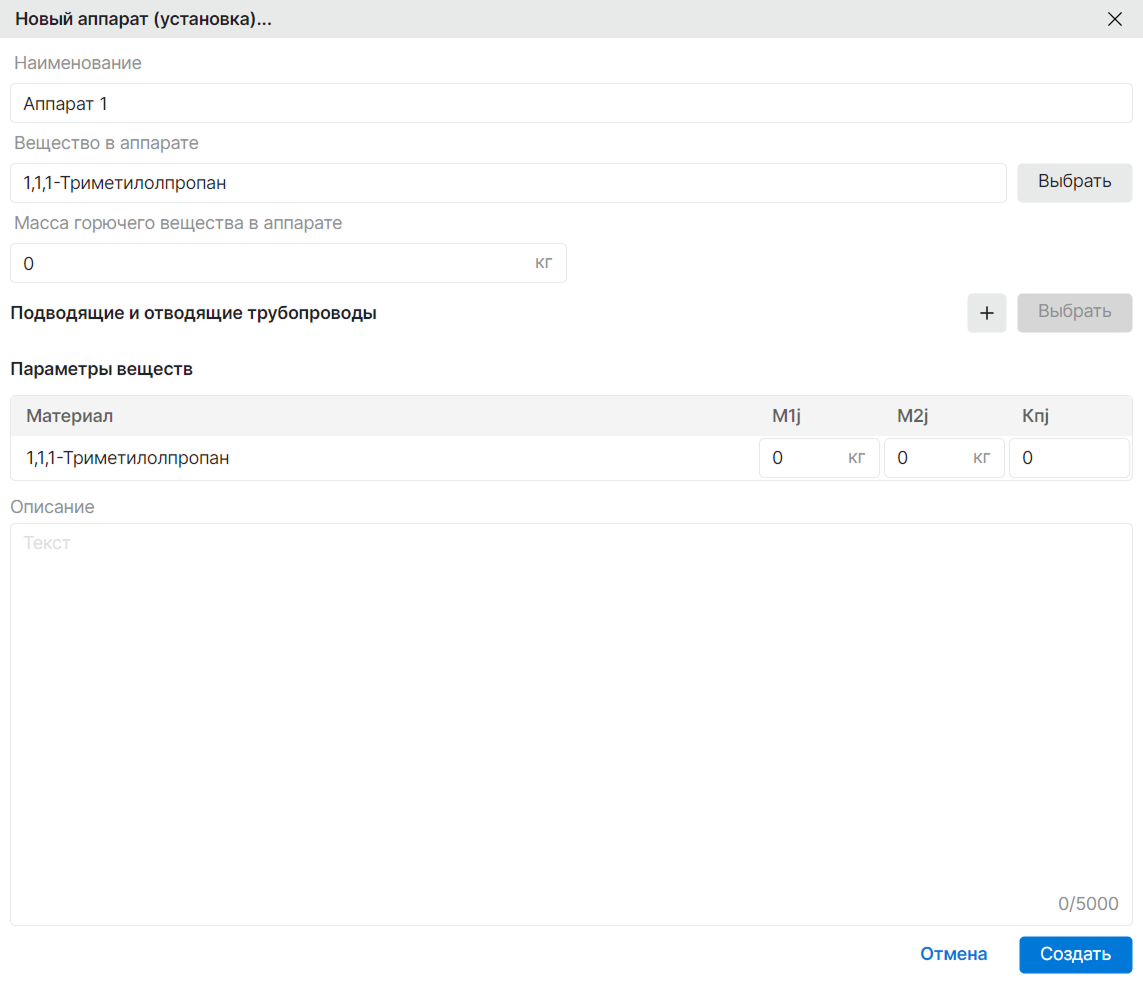

Добавление новой установки

Наружная установка будет добавлена в проект.

Наружная установка в дереве проекта

Чтобы задать параметры наружной установки, выполните следующие действия:

  1. Выберите нужное горючее вещество из базы веществ и материалов.

  2. Введите температуру вне установки.

  3. Для горючих пылей укажите массу горючего вещества в установке. При необходимости введите массу пыли, коэффициент пыления, доли отложенной и горючей пыли вблизи аппарата. Для горючих газов укажите объем и давление в установке. Для легковоспламеняющихся и горючих жидкостей укажите объем, коэффициент заполнения и скорость воздушного потока.

Задание параметров наружной установки для горючих пылей

Задание параметров наружной установки для горючих газов

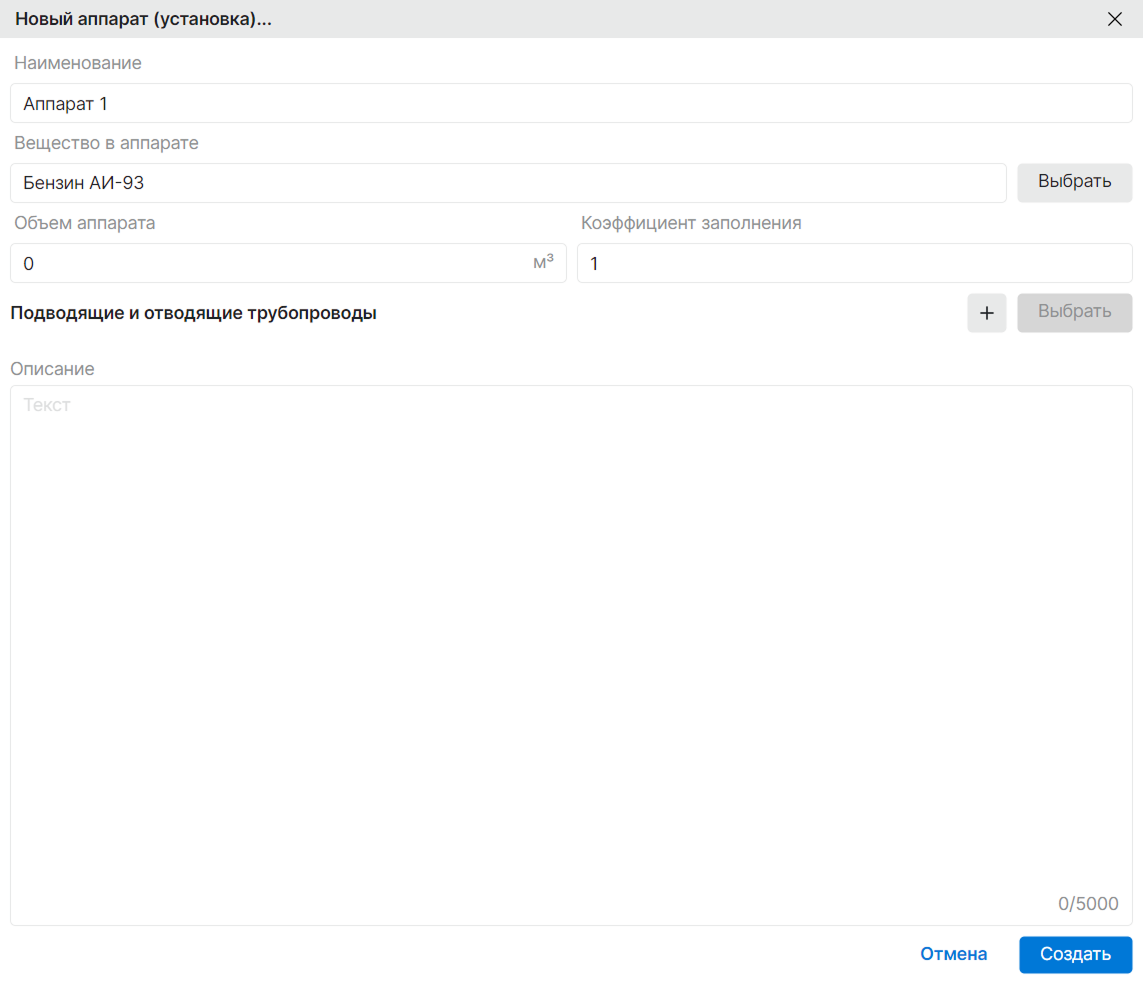

Задание параметров наружной установки для легковоспламеняющихся и горючих жидкостей

  1. Задайте требуемые параметры подводящих и отводящих трубопроводов.

Чтобы изменить параметры наружной установки, выберите установку в дереве проекта и измените нужные параметры.

Чтобы удалить наружную установку, выберите установку в дереве проекта и нажмите кнопку а на панели управления. Выбранная установка будет удалена.
