Работа с базой веществ и материалов

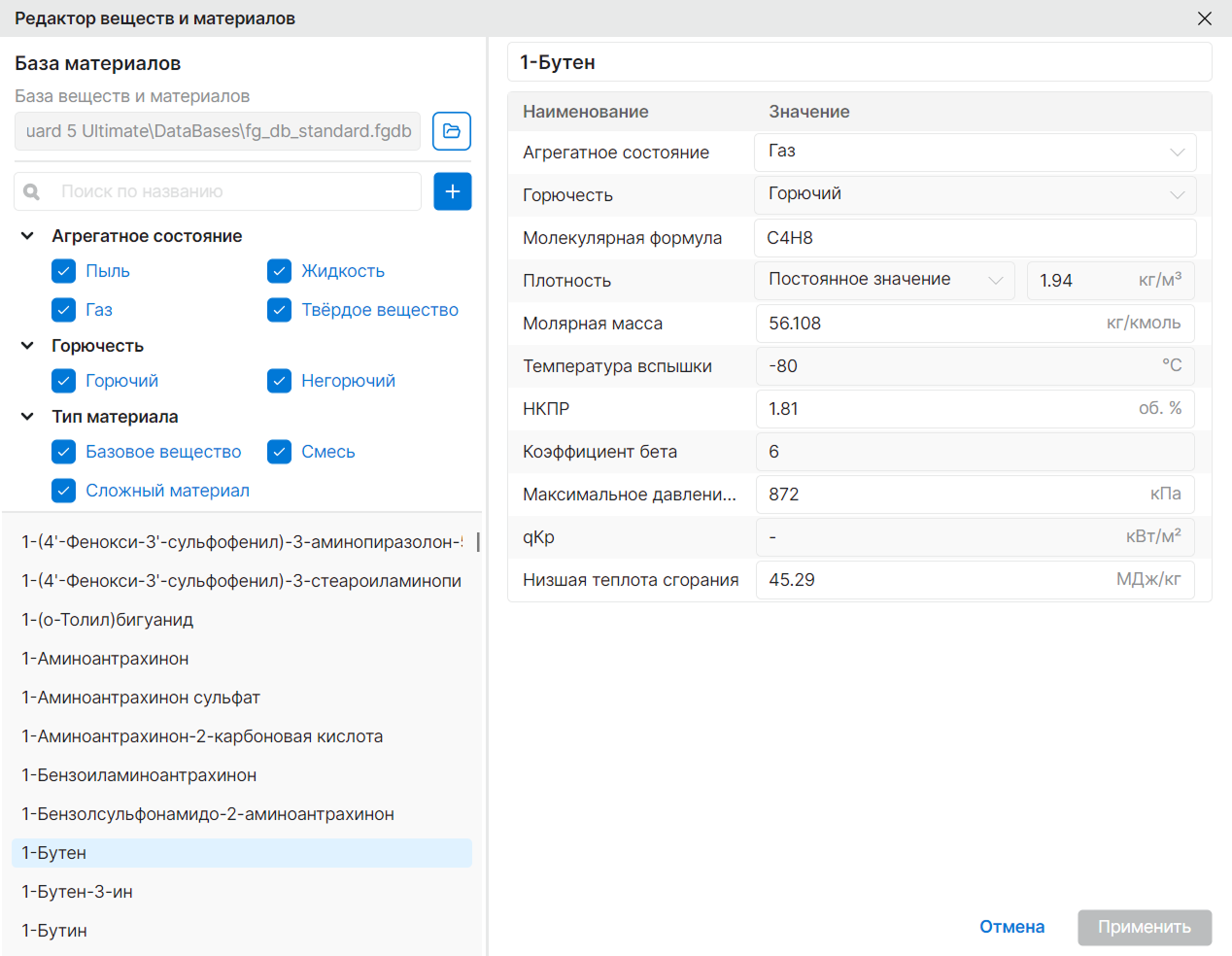

Для работы с базой веществ и материалов предназначен редактор веществ и материалов (Справочники | Редактор веществ и материалов).

{width=60%}

Основные свойства

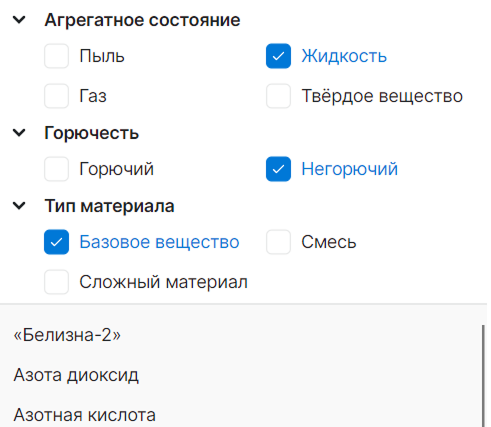

Все вещества и материалы в FireGuard наделены несколькими основными свойствами. Используйте их как фильтры для быстрого поиска, отметив чекбокс рядом с названием свойства.

Вещества и материалы разделены:

По типу:

• Базовое вещество,
• Смесь,
• Сложный материал.

По способности веществ и материалов к горению выделены категории:

• Горючий,
• Негорючий.

Базовые материалы и смеси имеют агрегатное состояние:

• Пыль,
• Газ,
• Жидкость,
• Твердое вещество.

Добавление нового вещества или материала

Чтобы добавить новое вещество или материал, выполните следующие действия:

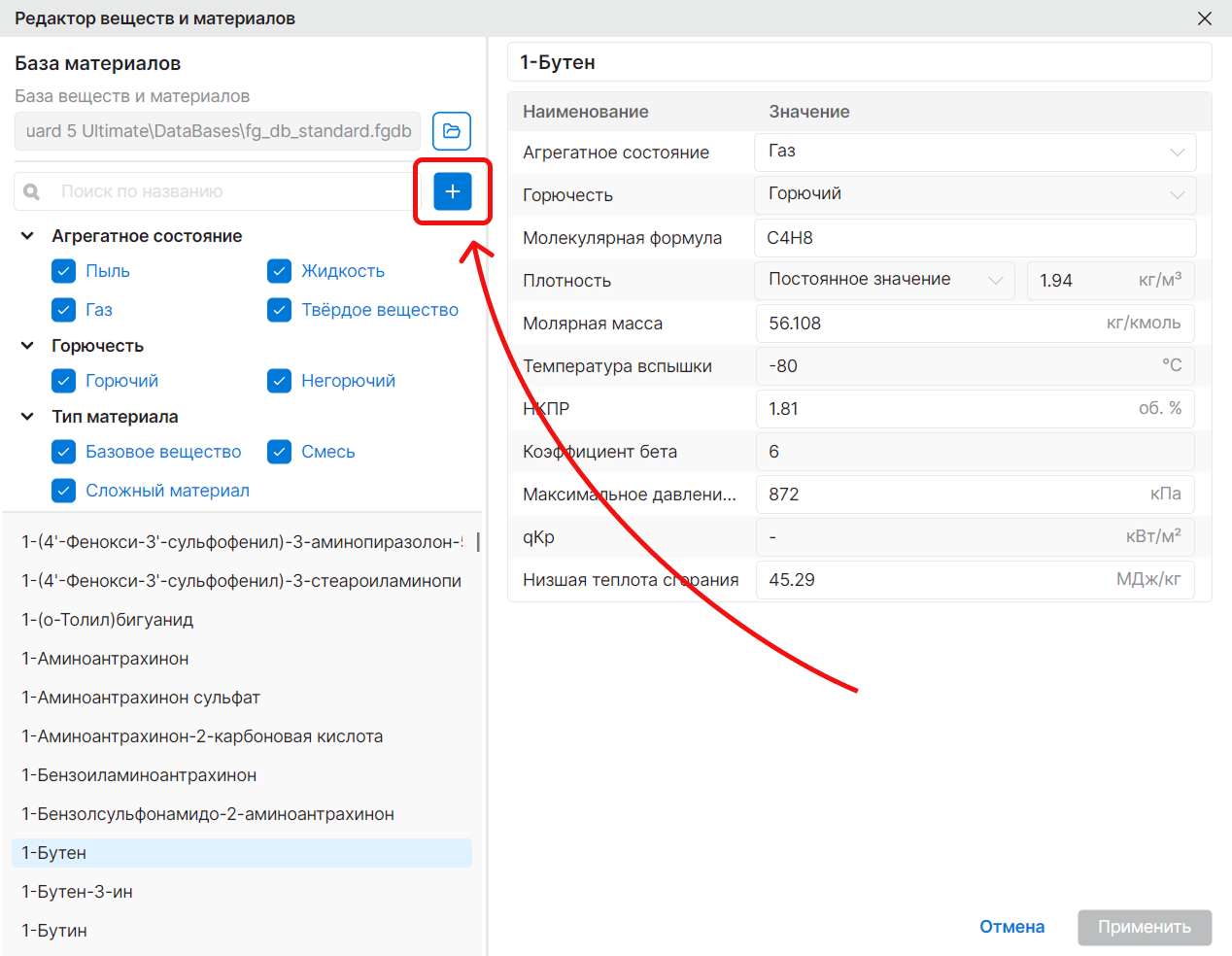

1. Выберите вещество или материал, на основе которого вы хотите создать новое вещество или материал, новый сложный материал или новую смесь, и нажмите кнопку Добавить материал.

   {width=60%}

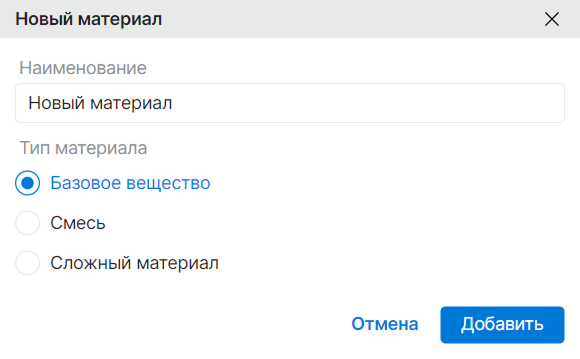

2. В открывшемся диалоговом окне введите наименование, выберите тип нового вещества или материала и нажмите на кнопку Создать. Созданное вещество будет выбрано, и в правой части редактора будет отображён полный список его свойств.



3. При необходимости, задайте свойства созданного вещества или материала: выберите агрегатное состояние, горючесть или определите зависимость значения от температуры.

4. Для сохранения выполненных действий нажмите кнопку Применить.

Редактирование параметров

Для редактирования параметров вещества или материала наведите указателем мыши на ячейку со значением напротив имени параметра, введите необходимое значение или выберете из доступных вариантов, затем нажмите Применить для сохранения изменений.

Редактирование параметров с Линейной зависимостью

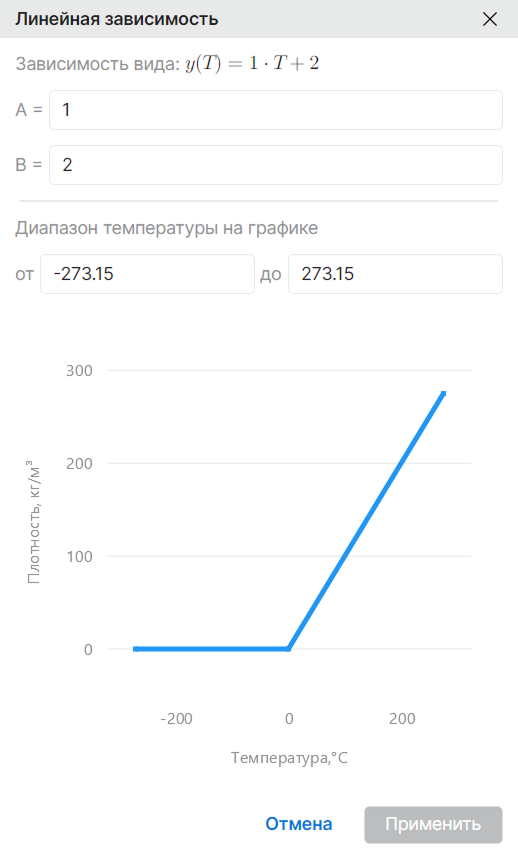

Для некоторых параметров веществ или материалов (например, Удельная массовая скорость выгорания или Плотность) при выборе опции Линейная зависимость доступно дополнительно окно настроек. Для этого напротив названия соответствующего свойства при помощи раскрывающегося списка выберите вариант Линейная зависимость и нажмите на формулу. В данном окне вместо постоянного значения задайте зависимость значения от температуры.

{width=50%}

Линейная зависимость значения от температуры описывается с помощью следующей формулы $y(T)=0 \cdot T + 0$, где:

$Т$ — температура (°C);

$А$ и $В$ — задаваемые коэффициенты.

Определяемый диапазон температур предназначен только для построения графика линейной зависимости. Значение параметра изменяется по линейному закону на всём интервале температур.

Редактирование сложных материалов и смесей

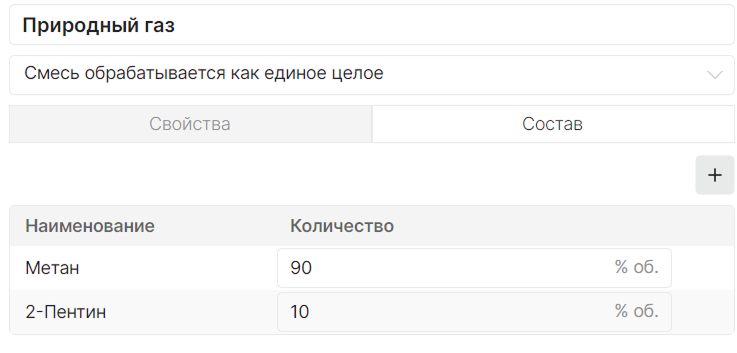

Смеси и сложные материалы имеют вкладку Состав. Задайте процентное соотношение нескольких веществ или материалов. Измените порядок обработки материалов в процессе расчёта, выбрав под названием материала одну из опций, Смесь обрабатывается как единое целое или Компоненты, входящие в состав смеси, обрабатываются по отдельности.

Копирование вещества или материала

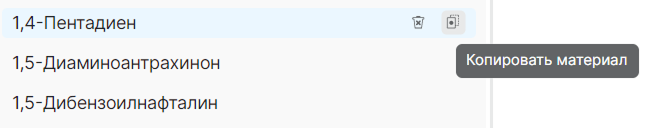

Чтобы копировать вещество или материал, наведите мышью на нужное вещество или материал в списке, затем нажмите на иконку копирования напротив названия. В базу будет добавлен новый материал со свойствами, идентичными скопированному.

Удаление вещества или материала

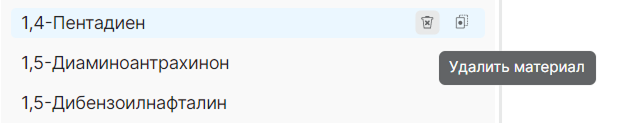

Чтобы удалить вещество или материал, выберите нужное вещество или материал в списке, затем нажмите на соответствующую иконку напротив названия. Материал будет удалён из базы.

Если выбранное вещество или материал уже используются в проекте, то система попросит подтвердить удаление.

Экспорт/импорт базы веществ и материалов

Экспорт: для того чтобы загрузить базу веществ проекта из программы на компьютер — перейдите в раздел меню Справочники и нажмите Экспортировать базу проекта.

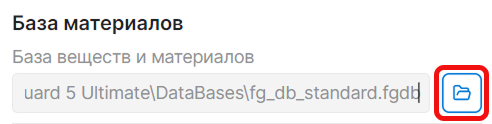

Импорт: для того чтобы сменить базу веществ в проекте на другую (или “импортировать”, например, базу материалов из другого проекта) — откройте Редактор веществ и материалов в отдельном окне (через раздел меню Справочники), в подразделе База материалов нажмите на иконку папки и укажите путь к файлу в формате fgdb.

Решение конфликтов при открытии проекта с изменённой базой веществ

Если в проекте уже размещены вещества/материалы и значения их параметров изменены в базе веществ и материалов — для этого проекта будет сохранена отдельная версия базы веществ и материалов. Открытие такого проекта в ряде случаев может привести к конфликтам — различием значений между базой проекта и базой программы, которое программа предложит устранить для продолжения работы.

Такой сценарий может произойти в случаях, если:

• Вы открываете файл проекта, полученный с другого компьютера;
• Вы открываете файл проекта после переустановки программы;
• Вы открываете файл проекта после того, как удалили файл базы веществ и материалов программы (справочник).

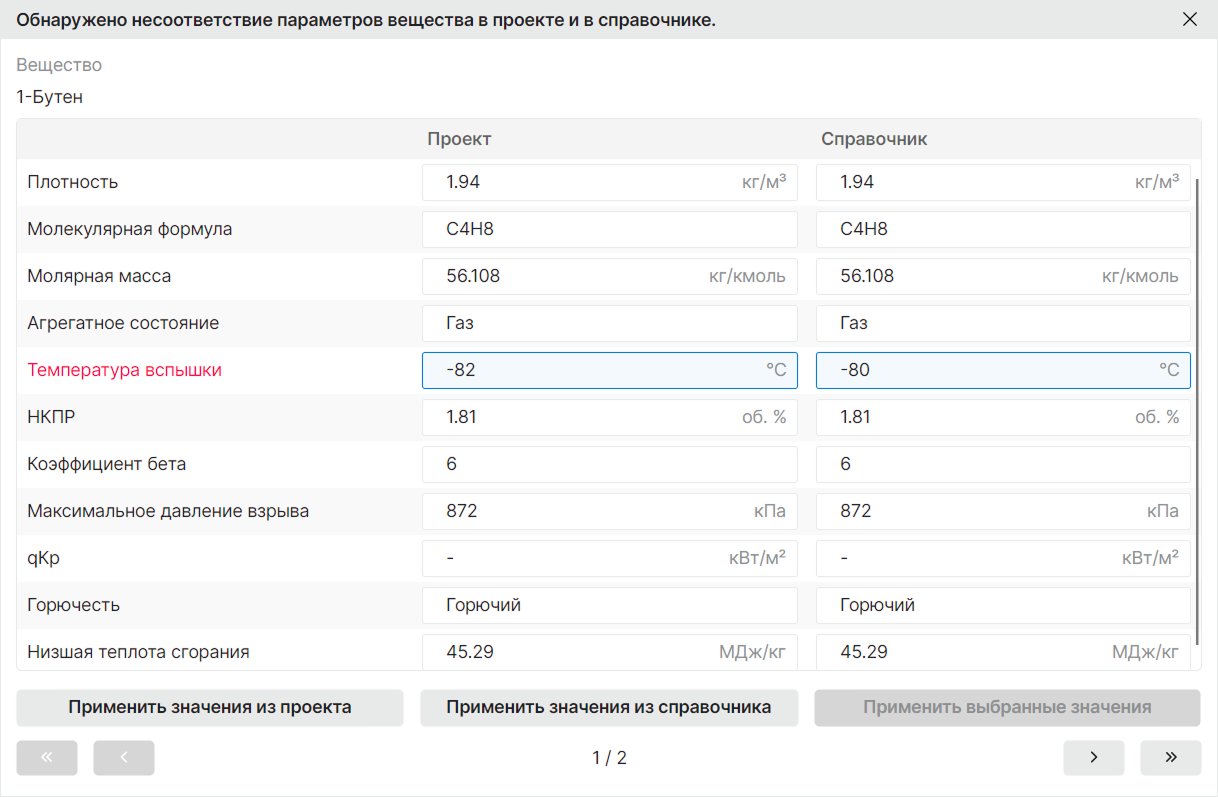

При возникновении конфликта вам будет предложено выбрать конечное значение, которое будет сохранено в справочник программы, для каждого из отличающихся параметров в окне решения конфликтов. На каждой странице окна будет отображена таблица из параметров вещества или материала, их значением в базе проекта (слева) и их значением в базе программы (справа). Красным цветом будет выделен текст параметров с конфликтующими значениями.

{width=60%}

Вы можете выбрать одну из следующих опций, чтобы решить конфликт:

• Применить значения из проекта — в пользовательскую базу веществ и материалов программы будут записаны все значения параметров из загружаемого файла (все значения из столбца “Проект”).

• Применить значения из справочника — в пользовательскую базу веществ и материалов программы будут записаны все значения параметров из текущей базы программы, используемой для всех проектов (все значения из столбца “Справочник”).

• Применить выбранные значения — в пользовательскую базу веществ и материалов программы будут записаны частично значения параметров из проекта, частично из справочника. Чтобы опция стала доступна — выберите конечное значение для каждого из отображённых в окне параметров, нажав левой кнопкой мыши на ячейки, подсвеченные синим цветом. Фон сменится с синего на зелёный, и значение данной ячейки будет использовано в финальной версии базы веществ и материалов программы.

  Если выбраны значения для всех параметров, закрытие окна (крестик в правом верхнем углу) равнозначно опции “Применить выбранные значения”.

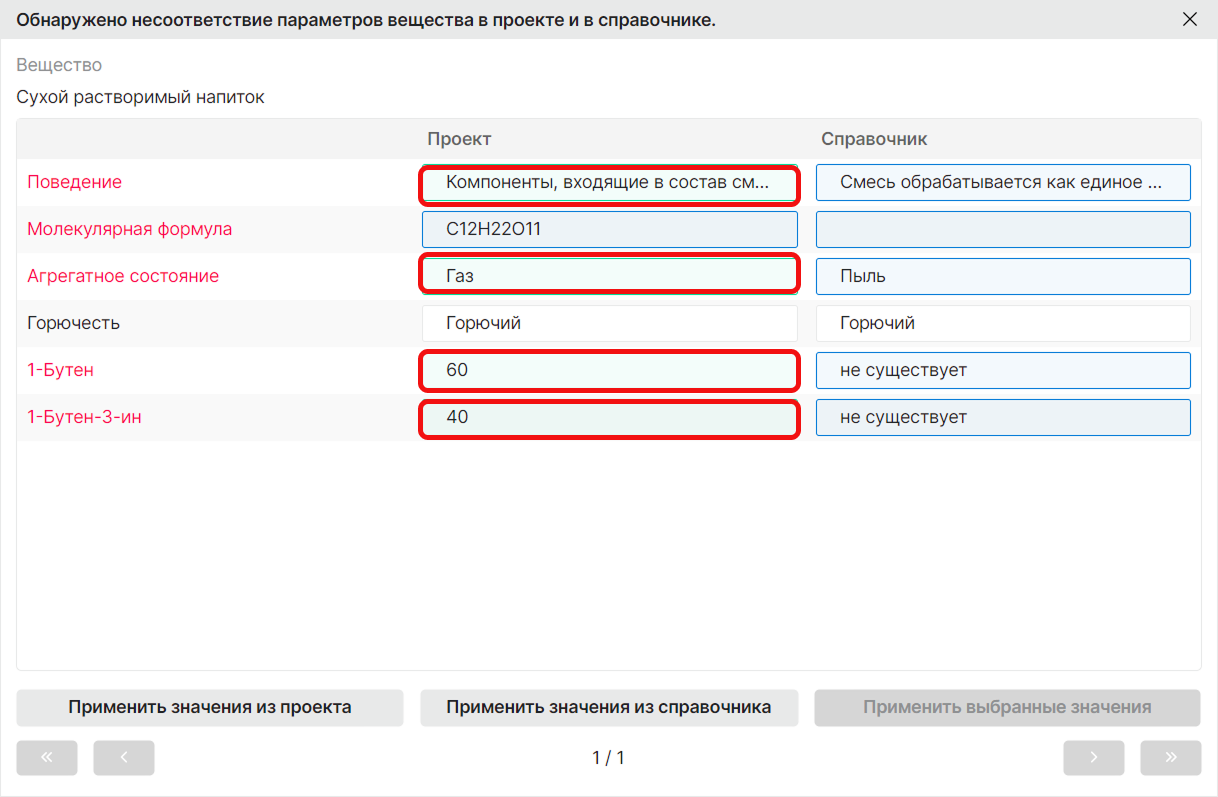

  Для смесей и составных веществ ряд свойств обрабатывается одновременно при решении конфликта: “Поведение”, “Агрегатное состояние”, “Горючесть”, процентный состав (строчка с наименованием вещества или материала). Так, при назначении одному из этих параметров значения “из Проекта” или “из Справочника” — сразу всей группе этих параметров будет присвоено значение из соответствующего столбца.

  Например, при выборе “Агрегатного состояния” составного вещества “из Проекта”, параметры “Поведение”, содержание “1-Бутен” и “1-Бутен-3-ин” автоматически будут выбраны так же из левого столбца, “из Проекта”.

  {width=60%}

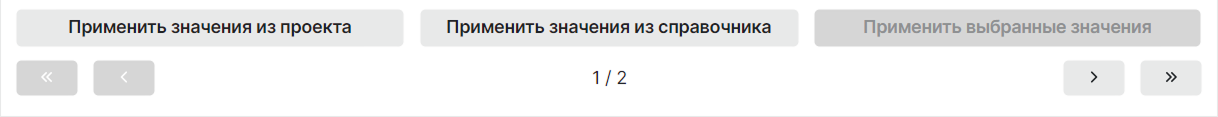

Чтобы перейти к решению конфликта для следующего или прошлого параметра, нажмите на соответствующие стрелки в нижней части окна.
