Добавление помещений

Чтобы добавить в проект помещение, выполните следующие действия:

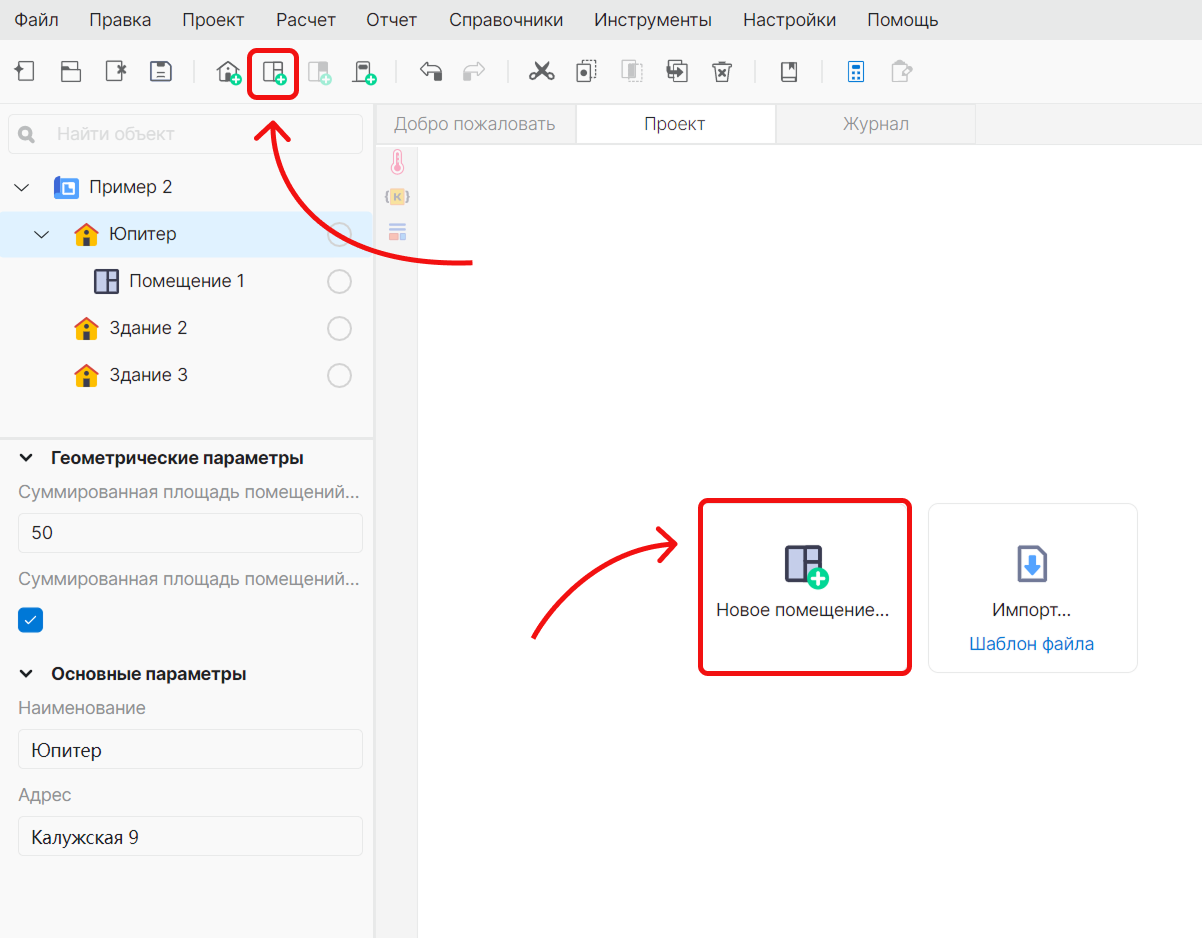

1. Выберите пункт меню Проект | Новое помещение либо нажмите кнопку на панели управления.

2. В открывшемся окне укажите параметры помещения:

• В поле Наименование укажите название помещения.
• В поле Назначение при помощи раскрывающегося списка выберите назначение помещения. Для выбора доступны следующие варианты:
  • складское помещение,
  • производственное помещение,
  • помещение для вентиляционного оборудования.
• В полях Длина, Ширина и Высота укажите геометрические размеры помещения. Размеры указываются в метрах.

• В поле Объем будет отображаться объем помещения. Программа автоматически рассчитывает объем помещения по указанным размерам.
• В поле Свободный объем укажите свободный объем помещения. По умолчанию программа автоматически предлагает установить свободный объем равным 80% объема помещения. Если свободный объем помещения больше или меньше указанного значения, то задайте нужное значение вручную.

Согласно п. А.1.4 СП 12.13130.2009 “Свободный объем определяется как разность между объемом помещения и совокупным объемом технологического оборудования в этом помещении. Если свободный объем помещения определить невозможно, допускается считать, что он условно равен 80 % объема помещения.”

• В следующем поле укажите максимальную возможную температуру воздуха в данном помещении в соответствующей климатической зоне или максимально возможную температуру воздуха по технологическому регламенту с учетом возможного повышения температуры в аварийной ситуации. Для этого в поле с текстом Населенный пункт не выбран при помощи раскрывающегося списка выберите населенный пункт в котором расположен объект. Если максимальная температура в помещении определяется настройками, которые вы указали при создании здания, установите флажок Определяется зданием.

В соответствии с приложением А.2 СП 12.13130.2009 если такого значения расчетной температуры по каким-либо причинам определить не удается, допускается принимать ее равной 61 °С.

• Если помещение оборудовано автоматической системой пожаротушения, установите флажок Помещение оборудовано АСПТ. Наличие АСПТ учитывается при определении категории здания и помещения согласно п. 6.3, 6.5, 6.7 и 6.9 СП 12.13130.2009.

• Если в помещении участок размещения пожарной нагрузки с размерами равными размерам помещения, установите флажок Создать участок по размерам помещения.

3. Нажмите кнопку Создать, чтобы создать помещение.

В проект будет добавлено новое помещение. Если перед выполнением указанных выше действий в дереве проекта было выбрано помещение, то новое помещение будет добавлено сразу после него. В противном случае новое помещение будет добавлено в конец списка.
