Визуализация результатов моделирования

По окончанию моделирования в Fenix+ доступен набор визуализаций результативных данных

Переход к разным способам отображения доступен на Панели воспроизведения результатов моделирования и при создании Отчёта.

Для данного примера, мы выполним:

1. Просмотр поля ОФП для температуры воздуха в редакторе топологии.
2. Просмотр распространения дыма.
3. Просмотр схемы эвакуации в редакторе топологии.

Перейдите к списку визуальных возможностей, нажав на панели дополнительных инструментов кнопку .

Поля ОФП

Отобразите поля ОФП для Регистраторов в редакторе топологии.

1. Включите для отображения маркер Динамика развития пожара;
2. Выберите отображение для типа элемента Регистратор;
3. Выберите элемент двери, расположенный на входе в помещение с очагом пожара (в нашем примере это Дверь 10);
4. Выберите опасный фактор пожара Температура воздуха;
5. В секции Секция воспроизведения результатов моделирования эвакуации перейдите к 10-ой секунде моделирования.

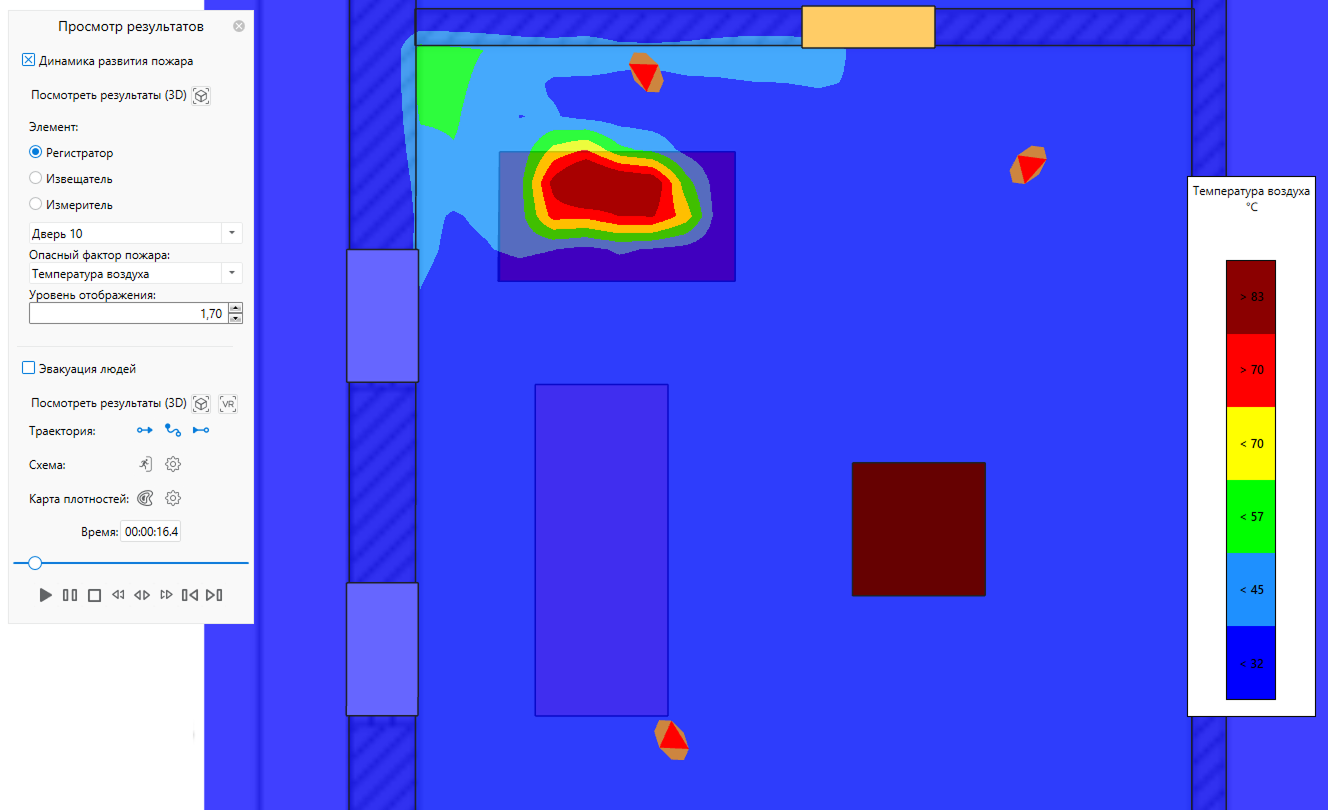

В редакторе топологии будет отображено поле опасного фактора пожара на высоте 1.7 м, в помещении с очагом пожара цветовой индикацией отображающее повышенную температуру воздуха над объектом с очагом пожара.

{width=80%}

Smokeview

Отобразите результаты моделирования динамики развития пожара в трехмерном режиме при помощи поставляемой с Fenix+ утилиты Smokeview.

Для этого выполните следующие действия:

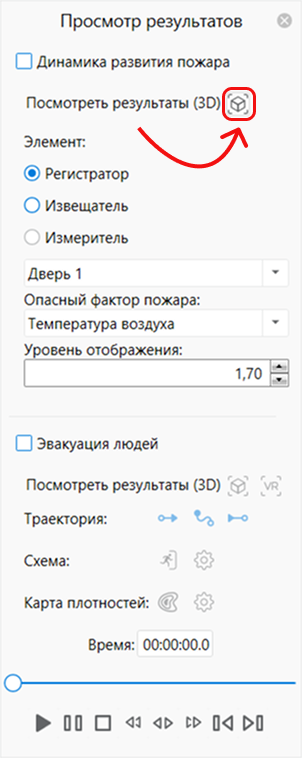

1. Нажмите кнопку Посмотреть результаты (3D) .

   {width=30%}

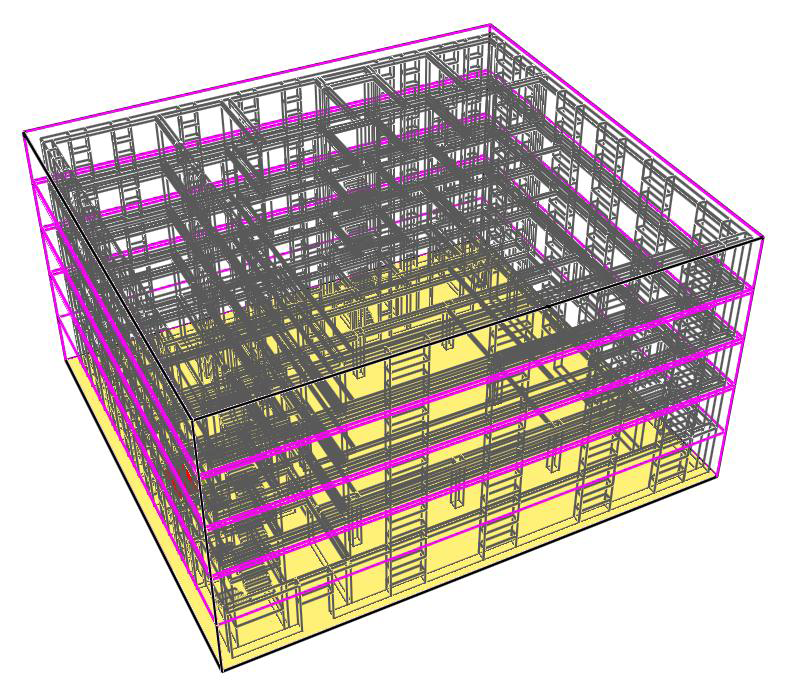

   В результате откроется окно утилиты Smokeview.

   {width=80%}

2. Выполните Настройку отображения сцены в программе Smokeview. Нажмите правой кнопкой мыши в окне программы Smokeview и в открывшемся контекстном меню выполните следующую команду:  Show/Hide > Geometry > Obstacles > Outline only.

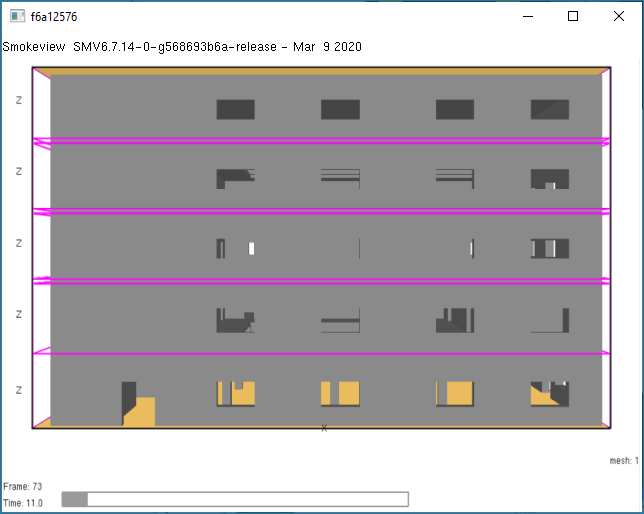

   В результате модель здания будет отображена исключительно очертаниями здания.

   {width=80%}

3. Включите отображение динамики распространения дыма. Снова вызовите контекстное меню и выполните команду Load/Unload > 3DSmoke > SOOT DENSITY (RLE).

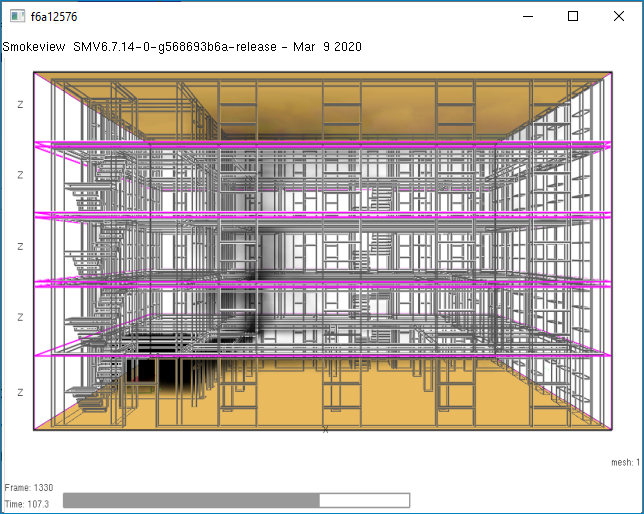

Программа Smokeview отобразит распространение дыма, которое будет видно “сквозь стену”.

{width=80%}

Подробнее о возможностях Smokeview описано в разделе руководства пользователя Fenix+, Результаты моделирования динамики развития пожара | Просмотр результатов в Smokeview.

Схемы эвакуации людей

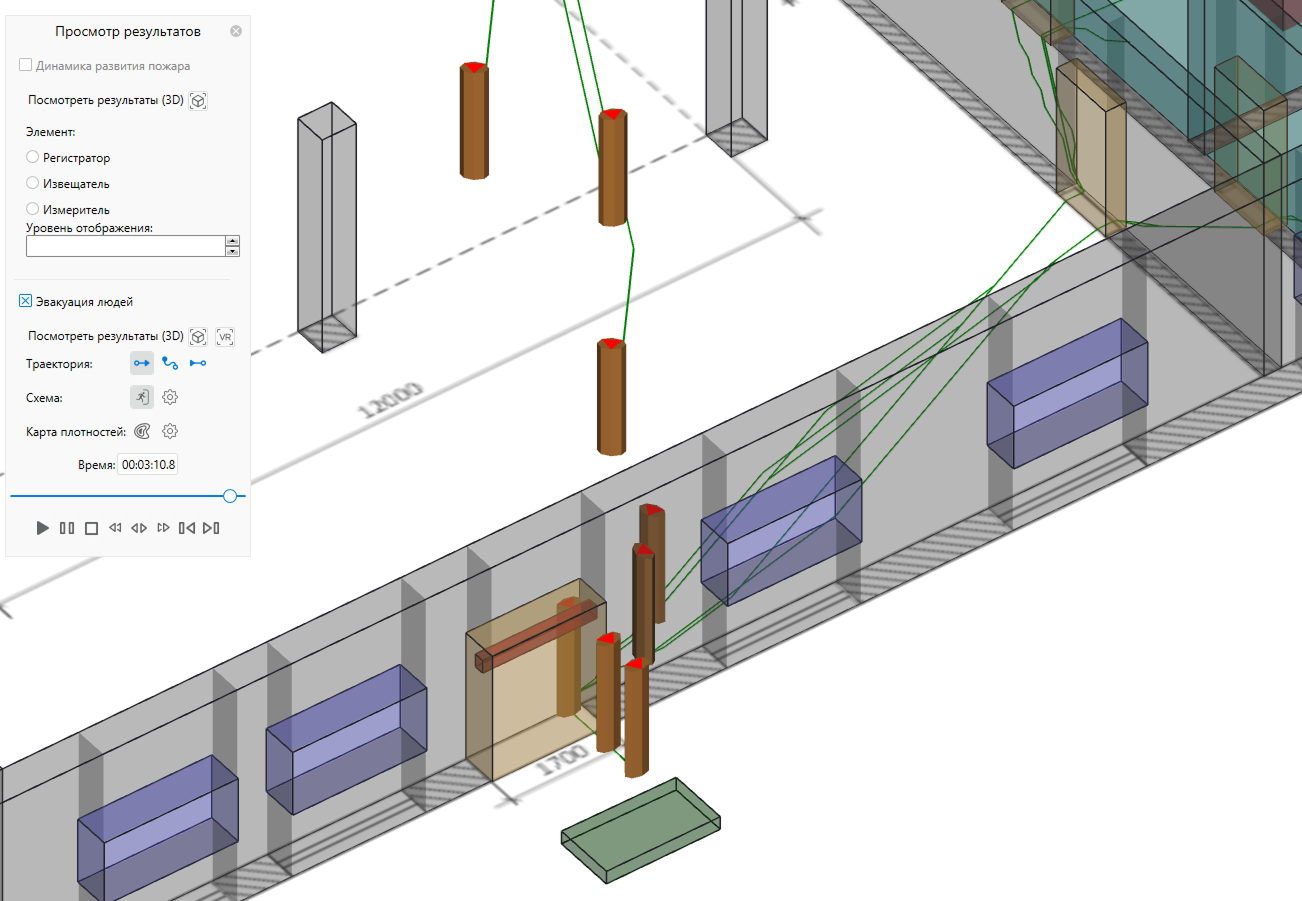

Для получения визуализации о смоделированной эвакуации людей, отобразим схему эвакуации в редакторе топологии.

Для этого в панели воспроизведения результатов выполните следующие действия:

1. Включите для отображения маркер Эвакуация людей.
2. Нажмите на иконку Пройденный путь в строке Траектория.
3. Нажмите на иконку Схемы эвакуации в строке Схема.
4. Перейдите к моменту времени, в который люди эвакуировались из здания. В нашем примере — 3 мин 10 секунд.
