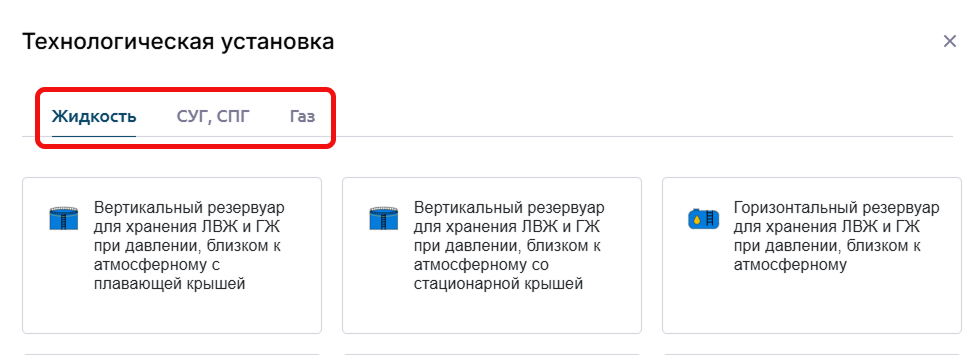

При добавлении объекта «Установки» будет открыто окно, в котором представлены доступные для расчета типы технологических установок. Та или иная установка выбирается в зависимости от обращающегося в ней вещества. Для переключения между веществами, используйте вкладки, выделенные на рисунке ниже.
{width=90%}

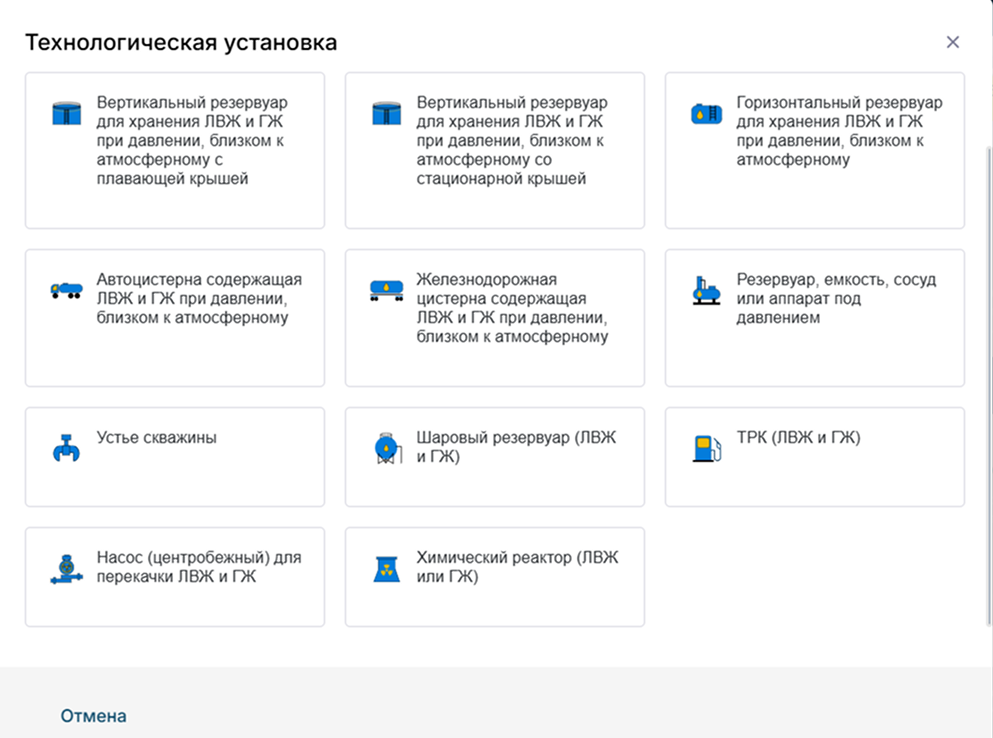

Для добавления необходимой установки, выберите необходимую, и нажмите левой кнопкой мыши.
{width=90%}

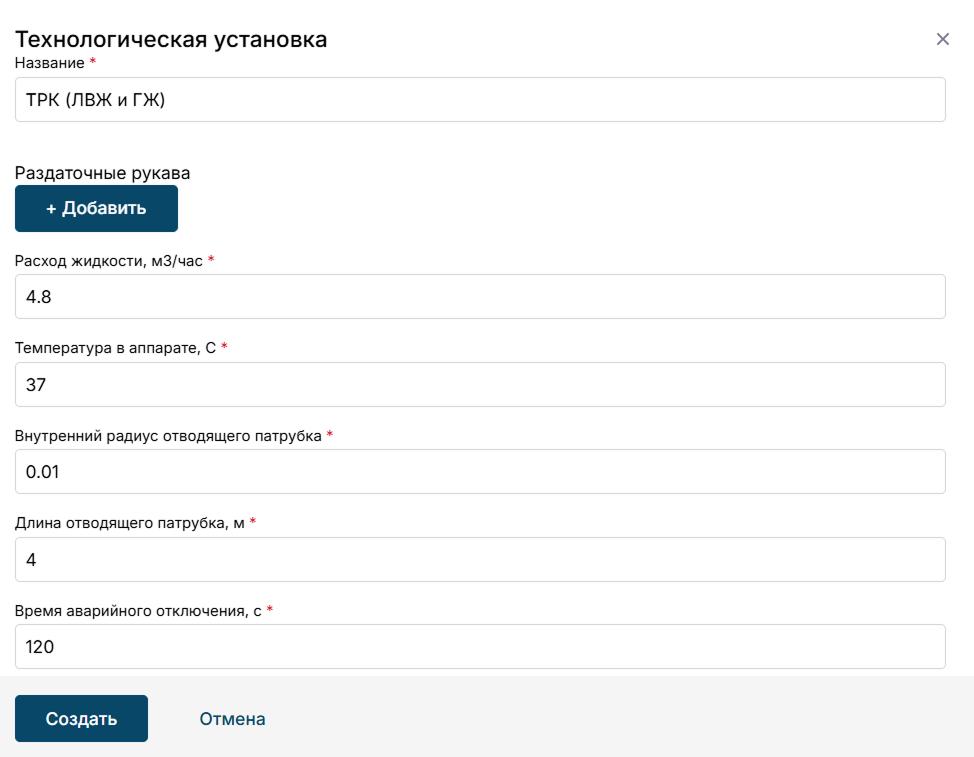

В появившемся окне, необходимо ввести все необходимые параметры и нажать кнопку «Создать». В FireRisks не допускается создание объектов с одним и тем же наименованием (в том числе и технологических установок).
{width=90%}

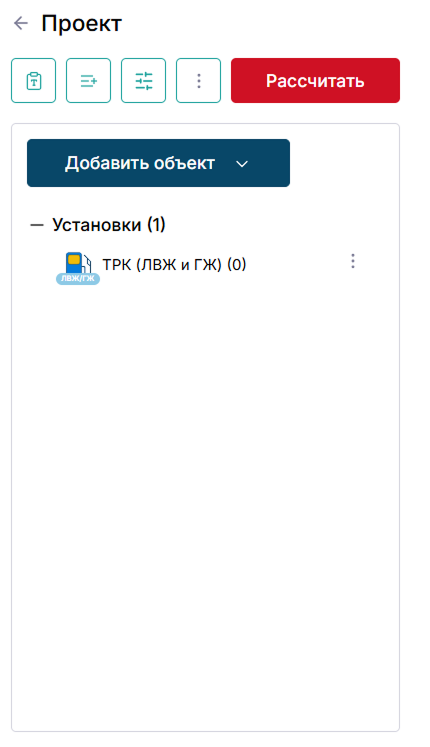

После создания установки она отобразится в списке компонентов проекта. Добавленная установка отражает соответствующую группу объектов с одними и теме же свойствами. Установки в этой группе обладают одними и теми же свойствами, но могу находиться в разных местах карты. Если необходима группа с другими свойствами, добавьте её в список.
{width=90%}
Аналогичным образом, необходимо добавить все технологические установки, которые необходимы.
После создания технологических установок, их можно перенести на ранее загруженную карту.

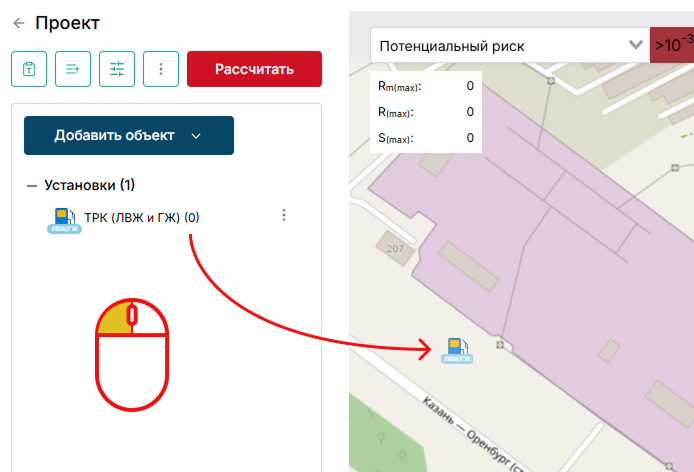

Для этого зажмите левой кнопкой мыши установку и перетащите её в необходимое место на карте.
{width=90%}

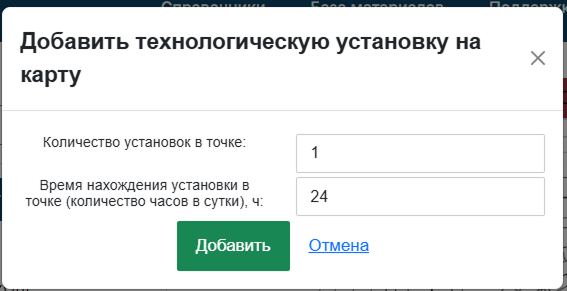

После этого появится окно, в котором необходимо указать количество установок в выбранном месте.
{width=90%}

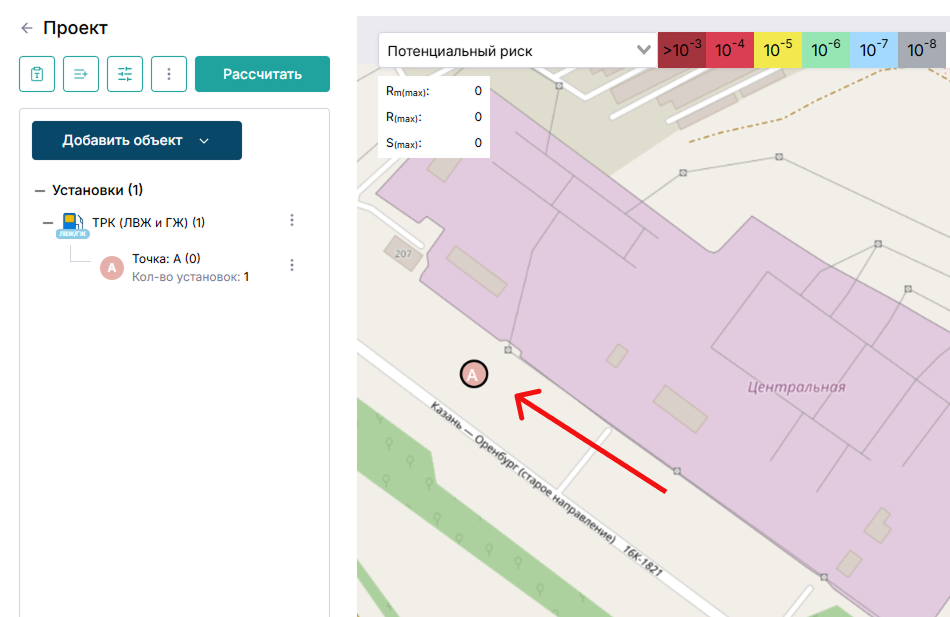

После добавления установки на карту, она отобразится на подложке и в списке компонентов.
{width=90%}
Для добавленных на карту установок, доступны следующие действия:
- отключение из расчета;
- присоединить трубопровод;
- присоединить гибкое соединение;
- изменить;
- удалить.

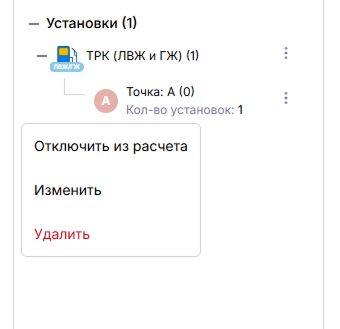

Для того, чтобы воспользоваться одной из функций, нажмите правой кнопкой мыши на необходимую установку. В раскрывшемся меню отобразятся доступные действия.
{width=90%}

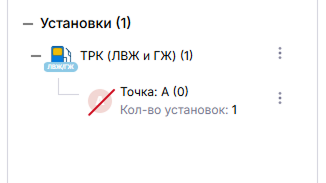

Если необходимо исключить установку из расчета (например, для оценки её влияния на результаты), нажмите соответствующую ссылку. При нажатии на неё, установка станет неактивной и исчезнет с карты.
{width=90%}
Для группы установок доступны следующие действия:
- отключение из расчета;
- просмотр информации по сценариям;
- внесение изменений;
- конструктор сценариев;
- удаление.

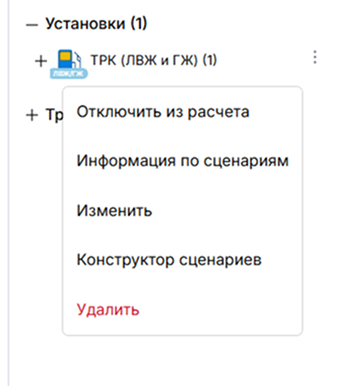

Для выбора одного из действий нажмите на символ группы установок правой кнопкой мыши. В появившемся окне выберите одно из необходимых действий.
{width=90%}
Отключение из расчета группы установок производится аналогично, как и для отдельной установки. При этом вся группа установок не будет учтена при расчете и не отобразится на карте.

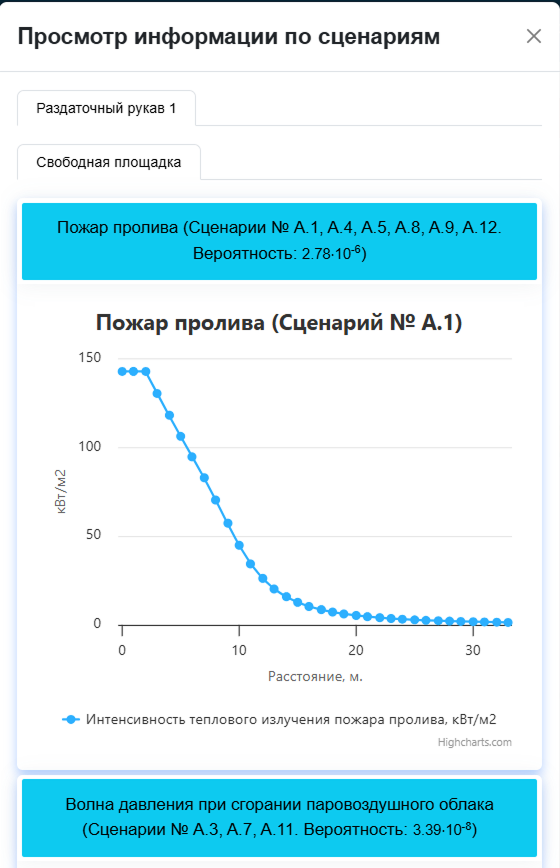

Для группы установок предусмотрен просмотр сценариев, которые учитываются при расчете. При этом посмотреть информацию можно только после успешно (без ошибок) проведенного расчета. Для этого нажмите на ссылку «Просмотр информации по сценариям». В появившемся окне доступен просмотр рассчитанных сценариев. В рассматриваемом случае сценарии сгруппированы по признаку «Интенсивность теплового излучения», так как значения одинаковы, а отличие лишь в частоте реализации того или иного сценария.
{width=90%}
При нажатии на кнопку «Изменить», доступно изменение исходных данных для рассматриваемой группы установок. При изменении исходных данных, они изменятся во всех установках в группе.

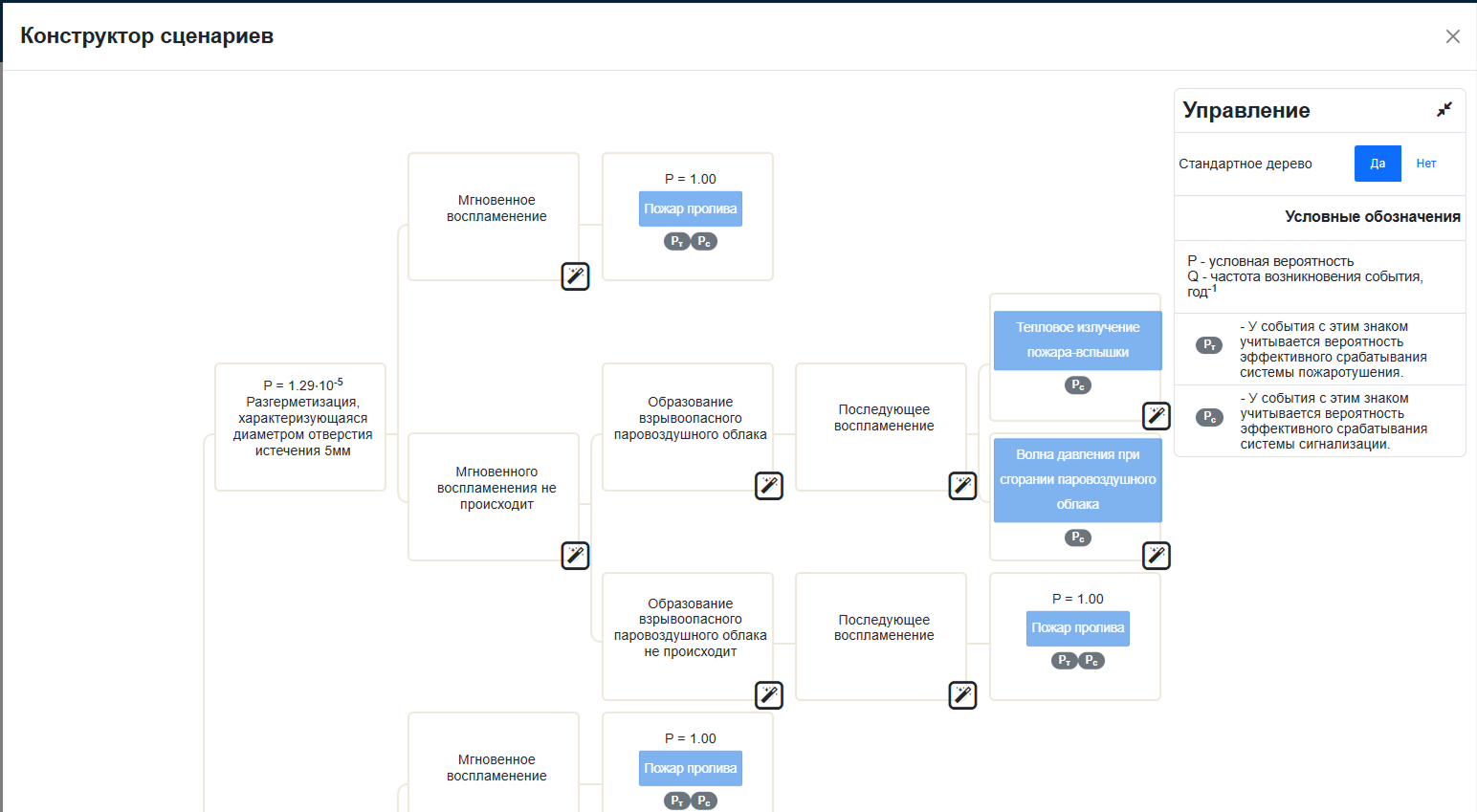

Для просмотра принятых в расчете сценариев для определенной установки, нажмите кнопку «Конструктор сценариев». В появившемся окне, отразятся все сценарии, которые рассматриваются для данной установки.
{width=90%}
В данном окне можно посмотреть, какие инициирующие события приняты и последующие сценарии развития. В текущей версии сценарии строятся автоматически, в соответствии с Методикой определения величин пожарного риска на производственных объектах (приказ МЧС №533).
